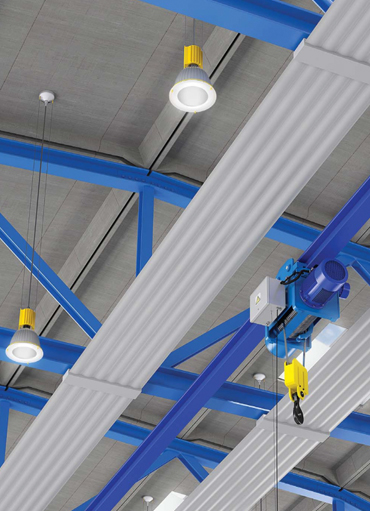

Потолочные инфракрасные панели Varmann Velum

Отопление потолочными излучающими панелями Varmann Velum основано на передаче тепла за счет излучения без конвективной составляющей. Теплоноситель передает тепло алюминиевым панелям через медную трубку и, за счет излучения, воздействует непосредственно на людей, предметы, пол и лишь косвенно на окружающий воздух. Благодаря этому сведено к минимуму расслоение воздуха в отапливаемом помещении, и излучающие панели обеспечивают равномерную температуру по всему помещению. Система отопления потолочными панелями не содержит каких-либо подвижных деталей, требующих ухода, гарантирует совершенно статическую и бесшумную эксплуатацию и исключает опасность пожара. Потолочные излучающие панели Varmann Velum подходят для отопления промышленных, торговых и спортивных помещений. Они являются идеальным решением для производственных и монтажных цехов, цехов по изготовлению деревянных модельных комплектов, химических и пищевых производств, складов, логистических комплексов, вместительных гаражей, ангаров, автосервисных центров, спортивных залов, супермаркетов и т.п.
Базовый комплект поставки. • алюминиевые панели с запрессоваными медными трубками и утеплителем фольгированной базальтовой ватой, окрашенные цвет по RAL, с комплектом предустановленных фитингов для соединения, если длина панели более 6 метров; • распределительные коллекторы в соответствии со схемой подключения; • декоративные вставки для комплектов распределительных коллекторов и соединения панелей; • крепежные направляющие; • комплект крепежа к потолку (заказывается отдельно) • установленный на распределительных коллекторах воздухоспускной клапан 3/8”; • паспорт, инструкция по монтажу и эксплуатации.
Типоразмеры. Модельный ряд потолочных панелей Velum определяется семью типоразмерами по монтажной ширине панели: 300, 450, 600, 750, 900, 1050, 1200. Панель состоит из алюминиевого профиля шириной 150 мм, соединяющихся друг с другом паз в паз. Панели соединяются друг за другом в модульную систему, которая может достигать длиной до 120 метров. Длина панели может быть любой длины до 6 метров в цельном исполнении и ограничена транспортными габаритными размерами, при этом может быть заказана любая длина цельной панели.
Эксплуатационные данные. Рекомендуется эксплуатация в закрытых системах водяного отопления. Условия эксплуатации и качество воды должны со- ответствовать требованиям стандартов и правилам монтажа, действующим в данной отрасли. Параметры эксплуатации панелей Varmann Velum: • рабочее давление теплоносителя не более 16 бар; • давление гидравлических • испытаний – 25 бар; • максимальная рабочая температура теплоносителя – 130 °С.
Конструктивные особенности. • Система отопления Velum имеет более равномерный прогрев по всей площади, так как основой отопительной панели является алюминиевый профиль, как наилучший проводник тепла теплопроводностью 209 Вт/(м*К), в отличие от стального листа с теплопроводностью 47 Вт/(м*К). При этом, толщина алюминиевой панели больше, чем стального листа. • Использование запрессованой по всей длине панели медной трубы гарантирует высокую стойкость к коррозии и долговечность в эксплуатации. • Панели могут быть окрашены в любой цвет по палитре RAL. Удобство монтажа с использованием быстроразъёмного соединения 3/4" при соединении панелей более 6 метров в систему. • Возможен заказ панелей любой длины без дополнительной наценки - цена рассчитывается пропорционально длине.
Преимущества. • используется принцип инфракрасного излучения; • равномерное распределение температуры воздуха по всему помещению; • экономия тепловой энергии до 40%; • незначительное время нагрева и охлаждения; • мгновенное реагирование системы на изменение внешней температуры и моментальное ощущение воздействия отопления или охлаждения; • отсутствие движения воздуха, сквозняков, совершенно бесшумная работа; • отсутствие движущихся частей, отсутствие затрат на техническое обслуживание, отсутствие затрат на электроэнергию при эксплуатации; • высокая стойкость к коррозии и эксплуатация при любом тепло- холодоносителе; • использование полезной площади стен и пола; • температура воздуха в помещении может быть ниже на 3°С в сравнении с конвективным отоплением; • технология запрессовки медных труб в алюминиевые панели с максимальной теплопередачей; • удобство монтажа-панели соединяются резьбовыми фитингами или пайкой; изготовление панелей любого размера, при этом, стоимость рассчитывается пропорционально длины; • модульная система сборки, длина панели может достигать длиной до 120 метров; порошковая покраска в любой цвет по RAL; • специальные исполнения.
|
V
|
450/
|
3
|
4
|
RAL1015
|
IA
|
Серия Velum
|
|
|
|
|
|
|
Габаритные
размеры Ширина [мм] 300, 450, 600, 750, 900, 1050, 1200мм.
|
|
|
|
|
|
|
Количество
труб в панели
|
|
|
|
|
|
|
Длина [мм]
любая
|
|
|
|
|
|
|
Цвет панели
по-умолчанию RAL 9016 (белый)
|
|
|
|
|
|
|
Расположение
коллекторов и тип подключения IA - проходное UA - U-образное ZA - Z-образное
UUA - UU-образое
|
|
|
|
|
|
|

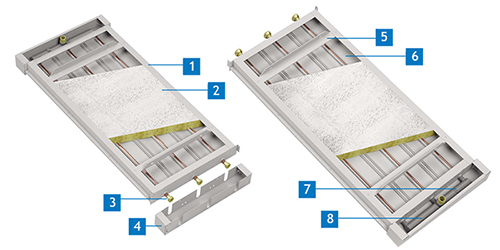

Конструктивные особенности Velum

1 Боковые крепежные вставки из оцинкованной стали, окрашены порошковой краской в цвет панелей. 2 Теплоизоляционный мат из фольгированной базальтовой минваты.
3 Соединение панелей в систему быстроразъемным соединением G3/4” фитингами из латуни для панелей длиной более 6 метров. 4 Декоративные вставки из оцинкованной стали, окрашены порошковой краской в цвет панелей.
5 Крепежная планка из оцинкованной стали, окрашены порошковой краской в цвет панелей.
6 Панели из алюминиевого профиля “волна” окрашенные в цвет по палитре RAL.
7 Воздухоспускной клапан установлен на распределительном коллекторе, 3/8”.
8 Распределительные коллекторы с подключением к системе отопления латунным фитингом 1” НР с выводом “вверх”.
Распределение панелей.
• Для равномерного распределения температуры в помещении необходимо расположить панели так, чтобы расстояние между осями не превышало их монтажную высоту, т.е. B<H. • Для компенсации тепловых потерь и выравнивания градиента температуры, расстояние от наружной стены до края панели должно составлять 1/4 от монтажной высоты, т.е. P=H/4 • В случае, если наружное ограждение имеет большие теплопотери или к помещению применимы высокие требования по распределению температуры воздуха, то необходимо располагать в этих зонах панели более высокой ширины и мощности. • Типоразмер, ширина панели определяются исходя из теплопроизводительности панели, общей длины панелей и теплопотерь в помещении.
Минимальный расход теплоносителя. Помимо перепада температуры тепловая мощность инфракрасной панели напрямую зависит от расхода теплоносителя. Указанный в таблице минимальный расход теплоносителя обеспечивает турбулентный поток. При уменьшении расхода через трубки панели течение становится ламинарным и может снизить теплопроизводительность панели до 15%. Минимальный расход теплоносителя определяется наименьшим значение температуры панели, температурой обратной линии. В случае охлаждения панелями помещения - температурой подающей линии. В таблице указаны минимальные расходы теплоносителя для панелей с проходным подключением IA. В случае использования другого типа подключения воспользуйтесь данными для расхода через одну трубу панели.
|
Тип панели
|
300/2
|
450/3
|
600/4
|
750/5
|
900/6
|
1050/7
|
1200/8
|
Монтажная
ширина [мм]
|
300
|
450
|
600
|
750
|
900
|
1050
|
1200
|
Количество
труб в панели [шт]
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
Стоимость
инфракрасной панели и пары распределительных коллекторов с декоративным
кожухом Velum
|
Окраска
панели
|
[€/м]
|
[€/шт]
|
[€/м]
|
[€/шт]
|
[€/м]
|
[€/шт]
|
[€/м]
|
[€/шт]
|
[€/м]
|
[€/шт]
|
[€/м]
|
[€/шт]
|
[€/м]
|
[€/шт]
|
Окраска
панели в RAL 9016 (белый) или RAL 9006 (серый металлик)
|
59
|
13,8
|
88,5
|
20,7
|
118
|
27,6
|
147,5
|
34,5
|
177
|
41,4
|
206,5
|
48,3
|
236
|
55,2
|
Окраска
панели в любой цвет по палитре RAL
|
60,8
|
14,2
|
91,2
|
21,3
|
121,5
|
28,4
|
151,9
|
35,5
|
182,3
|
42,6
|
212,7
|
49,7
|
243,1
|
56,9
|
Тепловая
мощность погонного метра панели и пары коллекторов согласно EN 14037
|
Температурный
напор Dt [K]
|
[Вт/м]
|
[Вт]
|
[Вт/м]
|
[Вт]
|
[Вт/м]
|
[Вт]
|
[Вт/м]
|
[Вт]
|
[Вт/м]
|
[Вт]
|
[Вт/м]
|
[Вт]
|
[Вт/м]
|
[Вт]
|
20
|
60
|
27
|
82
|
41
|
105
|
56
|
129
|
69
|
153
|
82
|
178
|
96
|
204
|
107
|
30
|
97
|
44
|
133
|
66
|
169
|
88
|
207
|
110
|
246
|
132
|
287
|
155
|
329
|
175
|
40
|
136
|
62
|
186
|
93
|
237
|
122
|
291
|
153
|
346
|
185
|
403
|
218
|
461
|
248
|
50
|
177
|
81
|
242
|
120
|
309
|
157
|
378
|
198
|
450
|
241
|
523
|
284
|
600
|
325
|
55
|
198
|
91
|
271
|
134
|
346
|
175
|
423
|
221
|
503
|
269
|
586
|
318
|
671
|
365
|
60
|
220
|
101
|
300
|
148
|
383
|
193
|
469
|
244
|
557
|
298
|
649
|
353
|
743
|
405
|
70
|
263
|
121
|
359
|
177
|
459
|
230
|
562
|
292
|
668
|
357
|
778
|
423
|
891
|
489
|
80
|
308
|
143
|
421
|
207
|
537
|
267
|
657
|
340
|
782
|
417
|
910
|
496
|
1043
|
574
|
90
|
354
|
164
|
483
|
238
|
617
|
305
|
755
|
390
|
898
|
478
|
1046
|
571
|
1198
|
662
|
100
|
401
|
186
|
547
|
269
|
698
|
344
|
855
|
440
|
1017
|
541
|
1184
|
647
|
1356
|
752
|
110
|
448
|
209
|
612
|
300
|
781
|
383
|
956
|
491
|
1138
|
605
|
1324
|
725
|
1517
|
844
|
120
|
497
|
232
|
678
|
332
|
866
|
423
|
1060
|
542
|
1260
|
670
|
1467
|
803
|
1681
|
937
|
Мощность
охлаждения погонного метра панели EN 14037
|
Температурный
напор Dt [K]
|
[Вт/м]
|
[Вт/м]
|
[Вт/м]
|
[Вт/м]
|
[Вт/м]
|
[Вт/м]
|
[Вт/м]
|
15
|
47
|
67
|
87
|
109
|
132
|
157
|
183
|
14
|
44
|
62
|
81
|
101
|
123
|
146
|
170
|
13
|
41
|
57
|
75
|
93
|
113
|
134
|
157
|
12
|
37
|
52
|
68
|
86
|
104
|
123
|
144
|
11
|
34
|
48
|
62
|
78
|
94
|
112
|
131
|
10
|
31
|
43
|
56
|
70
|
85
|
101
|
118
|
9
|
27
|
38
|
50
|
63
|
76
|
90
|
105
|
8
|
24
|
34
|
44
|
55
|
67
|
79
|
93
|
7
|
21
|
29
|
38
|
48
|
58
|
69
|
80
|
6
|
18
|
25
|
32
|
40
|
49
|
58
|
68
|
5
|
14
|
20
|
27
|
33
|
40
|
48
|
56
|
* Цены — розничные и указаны в Евро. Пересчет в рубли осуществляется по внутреннему курсу компании. Для уточнения курса пересчета, скидок и дилерских цен обращайтесь к вашему региональному менеджеру.
*Расчет стоимости нестандартной длины осуществляется в прямой пропорциональной зависимости без дополнительной наценки.
*Цены указаны для панели в базовом комплекте поставки. Стоимость распределительных коллекторов указана за пару и включает в себя декоративную крышку.
В стоимость не входит запорно-регулирующая арматура и монтажные комплекты для подвеса панели.
* В базовый комплект поставки входит:
- алюминиевые панели с запрессованными медными трубками и утеплителем фольгированной базальтовой ватой, окрашенные цвет по RAL, с комплектом предустановленных фитингов для соединения, если длина панели более 6 метров;
- распределительные коллекторы в соответствии со схемой подключения;
- декоративные вставки для комплектов распределительных коллекторов и соединения панелей;
- крепежные направляющие;
- комплект крепежа к потолку (заказывается отдельно);
- установленный на распределительных коллекторах воздухоспускной клапан 3/8";
- паспорт, инструкция по монтажу и эксплуатации.
|
|
|
|
|
