БИМЕТАЛЛИЧЕСКИЕ РАДИАТОРЫ ТЕПЛОПРИБОР

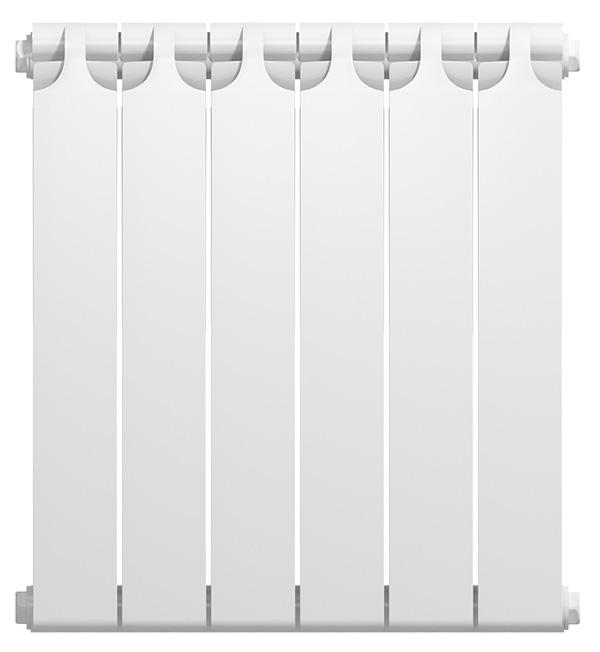

Биметаллические секционные радиаторы Теплоприбор модели BR1-500, BR1-350 предназначены для применения в системах водяного отопления жилых, административных и общественных зданий. Радиаторы могут устанавливаться в центральных и автономных системах с применением двухтрубных, однотрубных или лучевых схем монтажа. Высокая теплоотдача секций дает возможность устанавливать радиаторы в низкотемпературных системах отопления. Радиаторы имеют Сертификат Соответствия.
Конструкция радиатора
Секции радиатора выполнены из трубчатого сварного каркаса из высококачественной стали, залитой снаружи алюминиевым сплавом под высоким давлением. Сборка секций осуществляется с использованием усиленных стальных ниппелей и прокладок типа «O-ring» из термостойкого силикона. Данная конструкция радиатора позволяет полностью исключить контакт теплоносителя с алюминиевым сплавом и обеспечивает эффективную теплоотдачу при максимальной прочности и коррозионной стойкости.
Гарантия
Все радиаторы моделей BR1-500, BR1-350 имеют гарантию 15 лет со дня продажи. Застраховано Ингосстрах.
|
Технические
данные
|
BR1-500
|
BR1-350
|
|
Межосевое
расстояние
|
500мм
|
350 мм
|
|
Рабочее
давление
|
20 атм
|
20 атм
|
|
Испытательное
давление
|
30 атм
|
30 атм
|
|
Максимальная
температура теплоносителя
|
110С
|
110С
|
|
Диаметр
горизонтального коллектора
|
1”
|
1”
|
|
Покрытие:
порошковая эмаль
|
RAL 9016
|
RAL 9016
|
|
Модель
|
Глубина, мм
|
Высота, мм
|
Ширина, мм
|
Межосевое
расстояние, мм
|
Вес секции,
кг
|
Объем
секции, л
|
Теплоотдача
Т=70С Вт
|
|
BR1-500
|
90
|
551
|
80
|
500
|
1,94
|
0,21
|
180
|
|
BR1-350
|
90
|
403
|
80
|
350
|
1,41
|
0,17
|
130
|
1. Монтаж радиаторов Для максимальной эффективности работы радиатора рекомендуется соблюдать следующие размеры:
от пола до низа радиатора – 70-120 мм, от стены до задней поверхности радиатора – 30-50 мм, от верха радиатора до низа подоконной доски или низа оконного проема – не менее 80 мм.

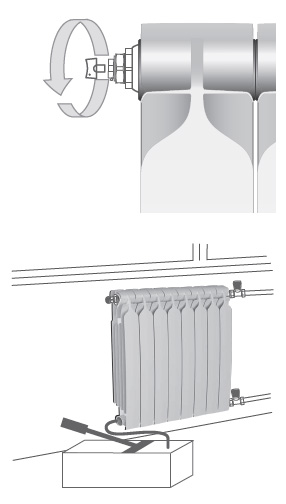

2. Демонтаж заменяемого радиатора Перед демонтажем старого радиатора во избежание подтопления помещения убедитесь в отсутствии теплоносителя в системе отопления (отключить стояк).
3. Возможные схемы подключения радиатора При установке радиатора в однотрубной системе отопления перед радиатором необходимо установить байпас (перемычку).
4. Монтаж радиатора на стену Для радиаторов до 10 секций используйте 2 кронштейна. Для радиаторов 11 и более секций используйте 3 кронштейна (2 сверху и 1 снизу).
5. Подключение радиатора к системе отопления
Радиатор подключается к трубопроводам с помощью специальных переходников (1/2 или 3/4 дюйма). Для возможности демонтажа радиатора на подающий и обратный трубопровод рекомендуется установить запорную или запорно-регулирующую арматуру.
При необходимости следует удалять воздух из верхнего коллектора радиатора с помощью воздухоотводчика (крана Маевского), который входит в состав Универсального монтажного комплекта.
6. Гидравлические испытания После завершения монтажа согласно СНиП 3.05.01-85 необходимо провести гидравлические испытания радиатора, т. е. создать в радиаторе давление в 1,5 раза превышающее рабочее. По результатам испытаний составляется «Акт ввода радиатора в эксплуатацию».
|
|
|
|
|
|
|
