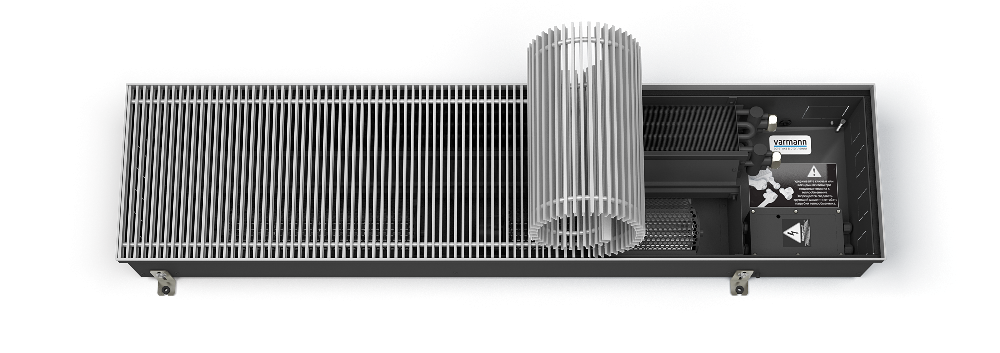

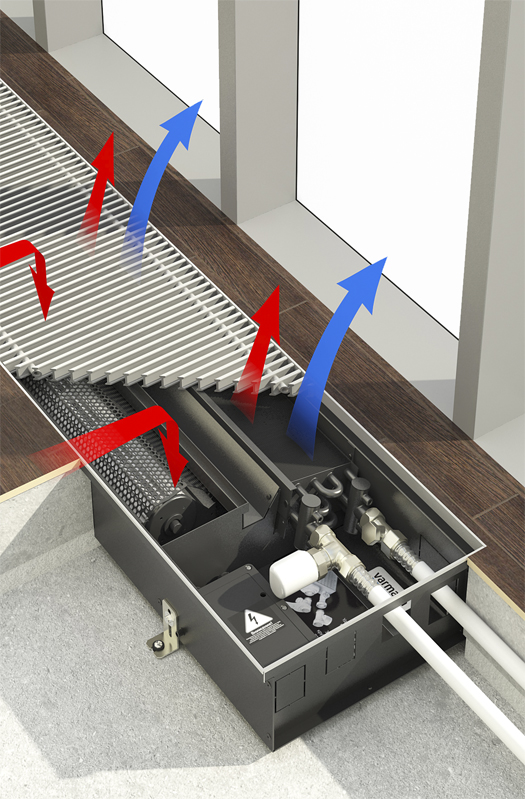

Varmann Qtherm HKПринудительная конвекцияНагрев и охлаждениеКонвекторы для нагрева и охлаждения воздуха с тангенциальными вентиляторами Varmann Qtherm HK — это готовая к монтажу система кондиционирования воздуха, предназначенная для компенсации дополнительных теплопритоков в летний период и изоляции от нисходящего холодного воздуха в отопительный период от оконного проема. В Qtherm HK установлен высокоэффективный медно-алюминиевый теплообменник, работающий как в 2-х трубной, так и 4-х трубной системе подачи тепло-холодоносителя, малошумными тангенциальными вентиляторами, создающими равномерный поток воздуха. Для сбора конденсата используется поддон с дренажным патрубком. Конвекторы Qtherm НК оснащены встроенным микропроцессорным регулятором плавного изменения скорости вращения вентиляторов.
Эксплуатационные данные - рабочее давление тепло-холодоносителя — 16 бар;
- давление гидравлических испытаний конвектора — 25 бар;
- максимальная рабочая температура теплоносителя — 130 ⁰C;
- напряжение питания конвектора — 220 В.
Базовый комплект поставки - корпус из оцинкованной стали покрытый износостойким чёрным порошковым покрытием или нержавеющей стали;
- съёмный теплообменник с латунным узлом подключения с соединением «евроконус» G 3/4";
- тангенциальные вентиляторы в кожухе на виброопорах с ЕС-двигателями 24 В;
- микропроцессорный регулятор в пластиковой коробке;
- роликовая, либо линейная решетка, из анодированного алюминия, либо окрашенная по RAL, либо с фактурой дерева, мрамора, гранита или из нержавеющей стали;
- декоративная рамка по периметру жёлоба из алюминия U-образного, либо F-образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
- комплект крепёжно-регулировочных ножек;
- воздухоспускной клапан 3/8";
- паспорт, инструкцию по монтажу и эксплуатации.
Вентиль термостатический на подающую линию DN15, G3/4" — тип 701301 (прямой) Вентиль запорный на обратную линию DN15, G3/4" — тип 701311 (прямой) Привод на термостатический вентиль — тип 702301 (головка ручного привода) — тип 702371 (термоэлектрический сервопривод - 24 В) Электронный программируемый регулятор Varmann Vartronic — тип 703201 (черный цвет) — тип 703202 (белый цвет)
Гарантия - Медно-алюминиевый теплообменник и корпус конвектора 10 лет
- Нагревательные элементы 2 года
- Вентиляторы 1 год
- Комплектующие 1 год
Типы профиля декоративной рамки.
Конструктивные особенности - Все детали конвектора выполнены из высококачественной листовой оцинкованной стали, окрашены износостойким порошковым напылением в чёрный матовый цвет, что делает невидимыми все компоненты конвектора под решёткой.
- Использование для изготовления теплообменника таких материалов, как медь и алюминий, гарантирует высокую стойкость к коррозии и долговечность в эксплуатации.
- Корпус «двойное дно» с дренажными отводами конденсата.
- Теплообменник с новой шахматной геометрией расположения труб более высокой производительности. Удобство монтажа с использованием быстроразъёмного соединения 3/4" «евроконус» для подключения тепло-холодоносителя 2-х трубных, 4-х трубных систем. При 4-х трубной системе, подключения выводятся вправо и влево.
- Два типа профиля (U-образный и F-образный) декоративной рамки позволяют встраивать конвектор в любой тип пола.
- Микропроцессорный регулятор скорости вращения вентиляторов с выполненным электромонтажом, позволяет плавно изменять скорость вращения вентиляторов без покупки дополнительных комплектующих, подключается к любым инженерным системам, в том числе «умный дом».
- Полоса из пористой резины под решётку предотвращает её трение о корпус конвектора, снижает шум.

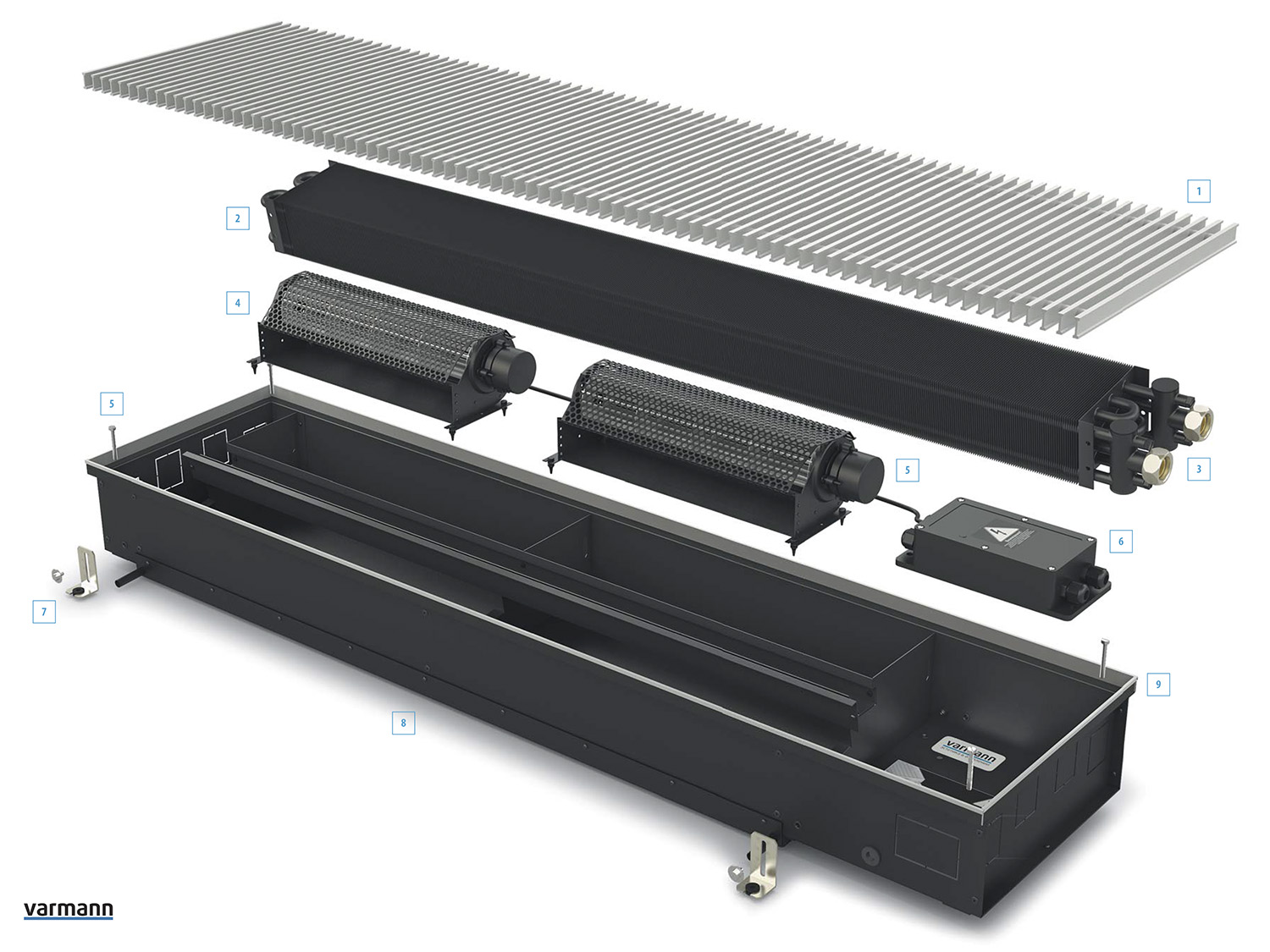

1 Решетка роликовая, либо линейная из анодированного алюминия, окрашенная в любой цвет по RAL, с фактурой мрамора, гранита, дерева. 2 Теплообменник нового дизайна из медной трубы с алюминиевым пластинчатым оребрением с торцевым загибом, окрашен в цвет жёлоба, подключение G 3/4" «евроконус». 3 Узел подключения латунный, подключение G 3/4" «евроконус» с накидными гайками с уплотнительным резиновым кольцом. 4 Тангенциальные вентиляторы с ЕС-двигателями 24В в защитных съёмных кожухах, установленных на виброизоляторы. 5 Блок управления микропроцессорный, с выполненным электромонтажом, возможностью подключения настенного регулятора, к системе «умный дом». 6 Регулировочные винты для регулирования конвектора в уровень пола при монтаже. 7 Фиксирующие ножки для фиксации корпуса конвектора к полу. 8 Корпус конвектора из оцинкованной стали, окрашен порошковой краской в матовый чёрный или из нержавеющей стали с выламываемыми заглушками для возможности размещения трубной подводки с любой стороны конвектора. 9 Декоративная рамка по периметру конвектора из U или F-образного алюминиевого профиля, анодированный, окрашенный в цвет по RAL или с нанесение фактур дерева, мрамора, гранита в цвет решетки.

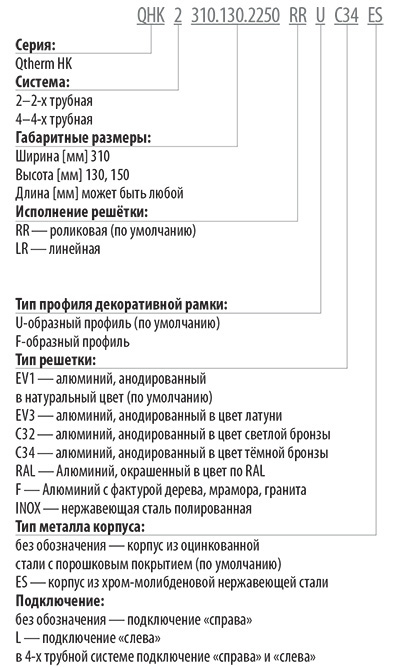

Формирование артикула
Стоимость внутрипольных конвекторов VARMANN Qtherm HK2 310 двухтрубная система [мм] с принудительной конвекцией [€]
Цены указаны с решеткой

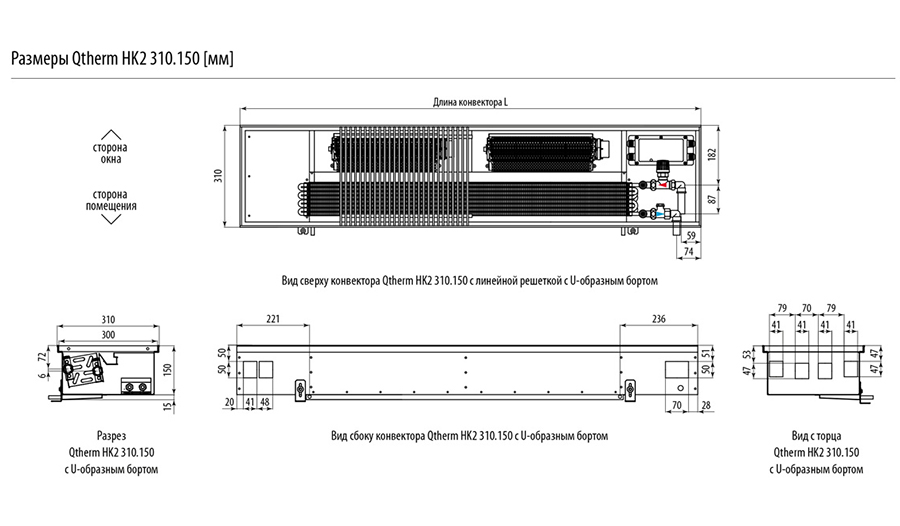

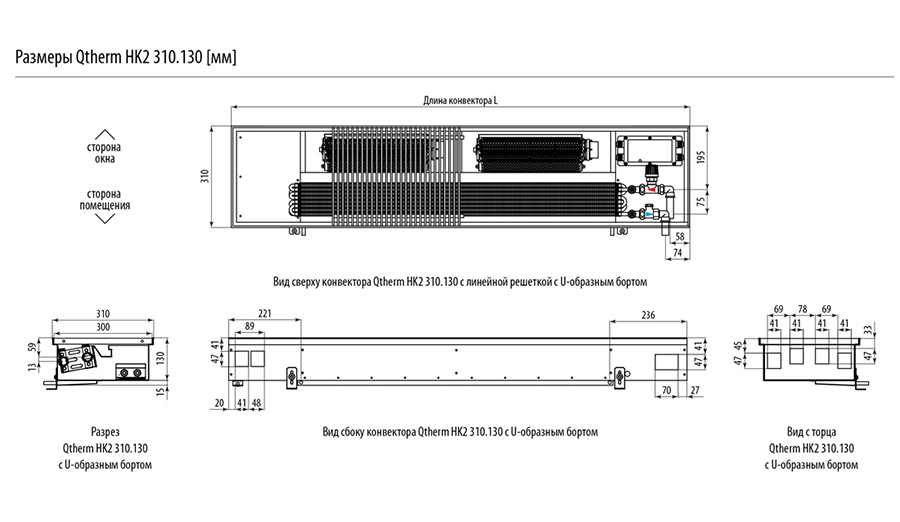

![Размеры Qtherm HK2 310.130 [мм]](_mod_files/ce_images/eshop/qtherm_hk2_310.130_18.jpg "Размеры Qtherm HK2 310.130 [мм]") ![Размеры Qtherm HK2 310.150 [мм]](_mod_files/ce_images/eshop/qtherm_hk2_310.150_18.jpg "Размеры Qtherm HK2 310.150 [мм]")
|
Высота, мм
|
Исполнение
решетки
|
Стандартная
длина отопительного канала*, мм.
|
|
750
|
1250
|
1750
|
2250
|
2750
|
|
130
|
анодированный в цвет алюминия
|
663
|
1067
|
1471
|
1875
|
2279
|
|
анодированный в цвет бронзы
|
682,2
|
1097,9
|
1513,7
|
1929,4
|
2345,1
|
|
анодированный в цвет латуни
|
682,2
|
1097,9
|
1513,7
|
1929,4
|
2345,1
|
|
в цвет по RAL
|
692,8
|
1116,7
|
1540,6
|
1964,5
|
2388,4
|
|
с фактурой дерева, мрамора, гранита
|
752,6
|
1216,4
|
1680,1
|
2143,9
|
2607,6
|
|
нержавеющая сталь полированная
|
770,3
|
1245,9
|
1721,4
|
2197
|
2672,5
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
1196
|
3099
|
5002
|
6905
|
8808
|
|
150
|
анодированный в цвет алюминия
|
707
|
1141
|
1575
|
2009
|
2443
|
|
анодированный в цвет бронзы
|
727,5
|
1174,1
|
1620,7
|
2067,3
|
2513,8
|
|
анодированный в цвет латуни
|
727,5
|
1174,1
|
1620,7
|
2067,3
|
2513,8
|
|
в цвет по RAL
|
736,8
|
1190,7
|
1644,6
|
2098,5
|
2552,4
|
|
с фактурой дерева, мрамора, гранита
|
796,6
|
1290,4
|
1784,1
|
2277,9
|
2771,6
|
|
нержавеющая сталь полированная
|
814,3
|
1319,9
|
1825,4
|
2331
|
2836,5
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
1964
|
4009
|
6055
|
8100
|
10146
|
Стоимость внутрипольных конвекторов VARMANN Qtherm HK4 310 четырехтрубная система [мм] с принудительной конвекцией [€]
Цены указаны с решеткой

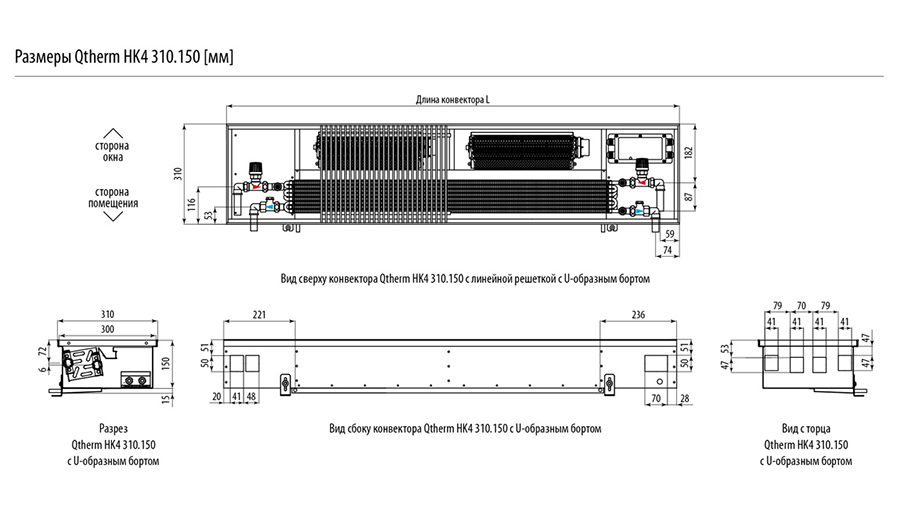

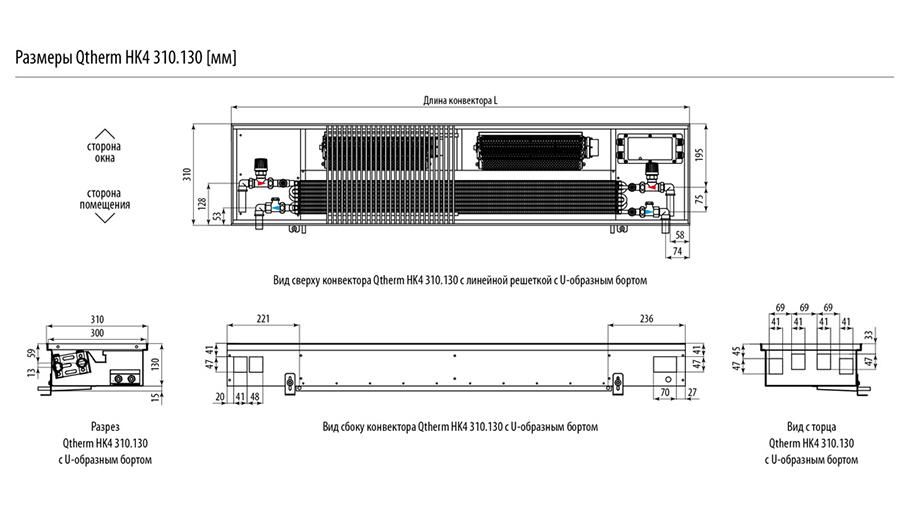

![Размеры Qtherm HK4 310.130 [мм]](_mod_files/ce_images/eshop/qtherm_hk4_310.130_18.jpg "Размеры Qtherm HK4 310.130 [мм]") ![Размеры Qtherm HK4 310.150 [мм]](_mod_files/ce_images/eshop/qtherm_hk4_310.150_18.jpg "Размеры Qtherm HK4 310.150 [мм]")
|
Высота, мм
|
Исполнение
решетки
|
Стандартная
длина отопительного канала*, мм.
|
|
750
|
1250
|
1750
|
2250
|
2750
|
|
130
|
анодированный в цвет алюминия
|
796,2
|
1200,2
|
1604,2
|
2008,2
|
2412,2
|
|
анодированный в цвет бронзы
|
819,3
|
1235
|
1650,7
|
2066,4
|
2482,2
|
|
анодированный в цвет латуни
|
819,3
|
1235
|
1650,7
|
2066,4
|
2482,2
|
|
в цвет по RAL
|
826
|
1249,9
|
1673,8
|
2097,7
|
2521,6
|
|
с фактурой дерева, мрамора, гранита
|
885,8
|
1349,6
|
1813,3
|
2277,1
|
2740,8
|
|
нержавеющая сталь полированная
|
903,5
|
1379,1
|
1854,6
|
2330,2
|
2805,7
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
1016
|
2099
|
3182
|
4265
|
5348
|
|
150
|
анодированный в цвет алюминия
|
850,3
|
1284
|
1717,7
|
2151,4
|
2585,1
|
|
анодированный в цвет бронзы
|
875
|
1321,2
|
1767,5
|
2213,8
|
2660,1
|
|
анодированный в цвет латуни
|
875
|
1321,2
|
1767,5
|
2213,8
|
2660,1
|
|
в цвет по RAL
|
880,1
|
1333,7
|
1787,3
|
2240,9
|
2694,5
|
|
с фактурой дерева, мрамора, гранита
|
939,9
|
1433,4
|
1926,8
|
2420,3
|
2913,7
|
|
нержавеющая сталь полированная
|
957,6
|
1462,9
|
1968,1
|
2473,4
|
2978,6
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
1345
|
2731
|
4118
|
5505
|
6892
|
|
