Varmann Qtherm SlimПринудительная конвекцияЭкономичная серияКонвекторы Qtherm Slim — это готовый к монтажу отопительный прибор с принудительной конвекцией, с тангенциальными вентиляторами. Qtherm Slim является самым узким конвектором из всего модельного ряда конвекторов Varmann. Может эксплуатироваться как в вертикальном, так и горизонтальном положении.
Эксплуатационные данные - рабочее давление теплоносителя — 16 бар;
- давление гидравлических испытаний конвектора — 25 бар;
- максимальная рабочая температура теплоносителя — 130 ⁰C;
- напряжение питания конвектора — 220 В.
Базовый комплект поставки - корпус из оцинкованной стали покрытый износостойким чёрным порошковым покрытием или нержавеющей стали;
- съёмный теплообменник с латунным узлом подключения с соединением «евроконус» G 3/4";
- тангенциальные вентиляторы в кожухе на виброопорах ЕС-двигателями 24 В;
- микропроцессорный регулятор в пластиковой коробке с возможностью плавного изменения скорости вращения вентиляторов;
- роликовая, либо линейная решетка, из анодированного алюминия, либо окрашенная по RAL, либо с фактурой дерева, мрамора, гранита или из нержавеющей стали;
- декоративная рамка по периметру жёлоба из алюминия U-образного, либо F-образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
- комплект крепёжно-регулировочных ножек;
- воздухоспускной клапан 3/8";
- паспорт, инструкцию по монтажу и эксплуатации.
Вентиль термостатический на подающую линию DN15, G3/4" — тип 701301 (прямой) — тип 701302 (угловой) Вентиль запорный на обратную линию DN15, G3/4" — тип 701311 (прямой) — тип 701312 (прямой) Привод на термостатический вентиль — тип 702301 (головка ручного привода) — тип 702371 (термоэлектрический сервопривод - 24 В) Электронный программируемый регулятор Varmann Vartronic — тип 703201 (черный цвет) — тип 703202 (белый цвет)
Гарантия - Медно-алюминиевый теплообменник и корпус конвектора 10 лет
- Нагревательные элементы 2 года
- Вентиляторы 1 год
- Комплектующие 1 год
Типы профиля декоративной рамки.
Конструктивные особенности
- Все детали конвектора выполнены из высококачественной листовой оцинкованной стали, окрашены износостойким порошковым напылением в чёрный матовый цвет, что делает невидимыми все компоненты конвектора под решёткой.
- Использование для изготовления теплообменника таких материалов, как медь и алюминий, гарантирует высокую стойкость к коррозии и долговечность в эксплуатации. Теплообменник окрашен в цвет корпуса.
- Возможна эксплуатация как в вертикальном, так и в горизонтальном положении.
- Удобство монтажа с использованием быстроразъёмного соединения 3/4" «евроконус» для подключения теплоносителя.
- Два типа профиля (U-образный и F-образный) декоративной рамки позволяют встраивать конвектор в любой тип пола.
- Тангенциальные вентиляторы с ЕС-двигателем 24 В постоянного тока, в защитных кожухах, установленных на виброзащитных опорах, очень низкий уровень шума.
- Микропроцессорный регулятор скорости вращения вентиляторов с выполненным электромонтажом, позволяет плавно изменять скорость вращения вентиляторов, подключается к любым инженерным системам, в том числе «умный дом», полоса из пористой резины под решётку предотвращает её трение о корпус конвектора, снижает шум.
- Пружина, придающая гибкость декоративной решётке, выполнена из нержавеющей стали.

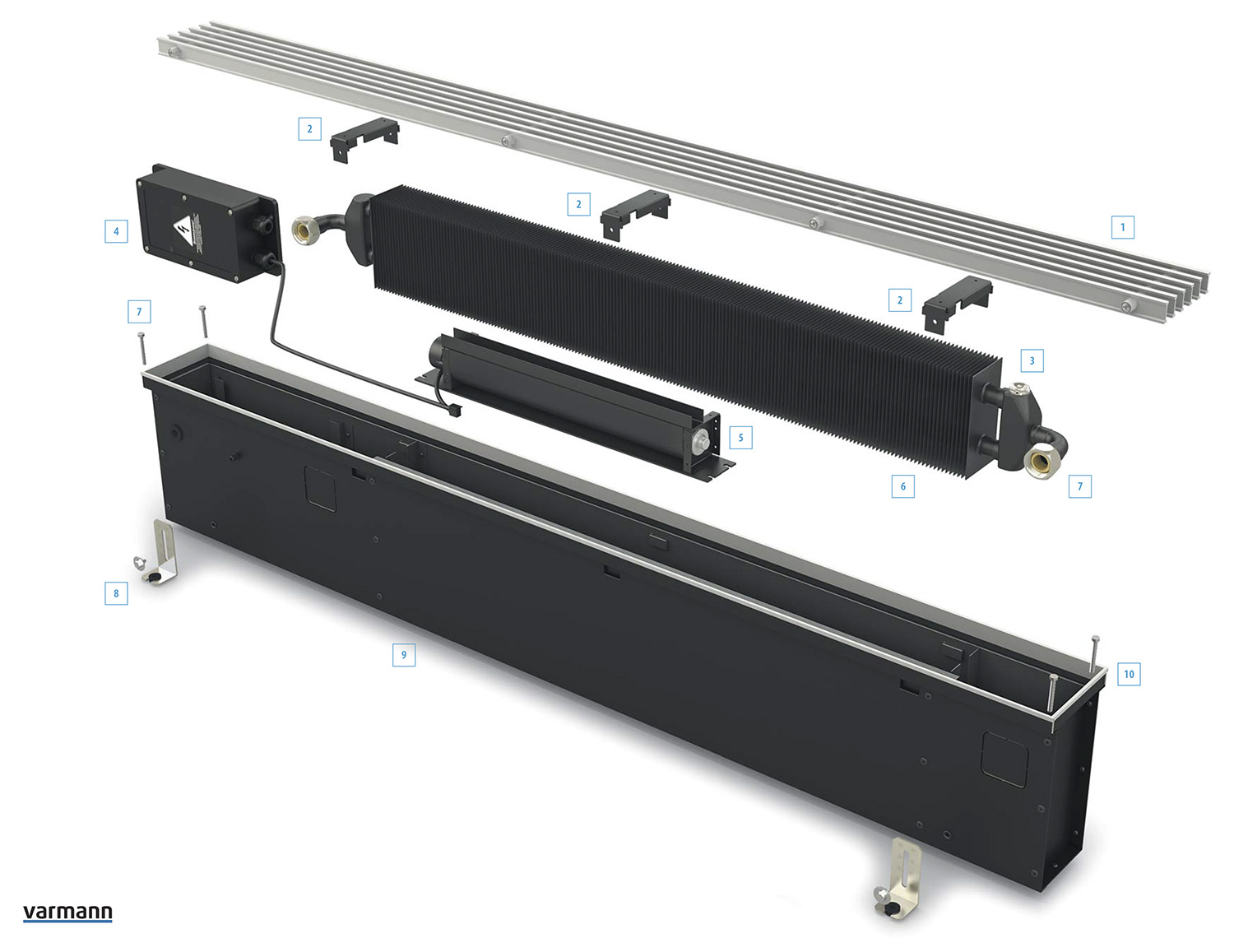

 1 Решетка роликовая, либо линейная из анодированного алюминия, окрашенная в любой цвет по RAL, с фактурой мрамора, гранита, дерева. 2 Ребра жесткости служат для предотвращения деформации корпуса при заливки бетоном и как опорные ребра для линейной решетки. 3 Воздухоспускной клапан никелированный, 3/8". 4 Блок управления микропроцессорный, с выполненным электромонтажом, возможностью подключения настенного регулятора, к системе «умный дом». 5 Тангенциальные вентиляторы с ЕС-двигателями 24В в защитных съёмных кожухах, установленных на виброизоляторы. 6 Теплообменник нового дизайна из медной трубы с алюминиевым пластинчатым оребрением с торцевым загибом, окрашен в цвет жёлоба, подключение G 3/4" «евроконус». 7 Узел подключения латунный, подключение G 3/4" «евроконус» с накидными гайками с уплотнительным резиновым кольцом. 8 Регулировочные винты для регулирования конвектора в уровень пола при монтаже. 9 Фиксирующие ножки для фиксации корпуса конвектора к полу. 10 Корпус конвектора из оцинкованной стали, окрашен порошковой краской в матовый чёрный или из нержавеющей стали с выламываемыми заглушками для возможности размещения трубной подводки с любой стороны конвектора. 11 Декоративная рамка по периметру конвектора из U или F-образного алюминиевого профиля, анодированный, окрашенный в цвет по RAL или с нанесение фактур дерева, мрамора, гранита в цвет решетки.
Стоимость внутрипольных конвекторов VARMANN Qtherm Slim 105 [мм] с принудительной конвекцией [€]

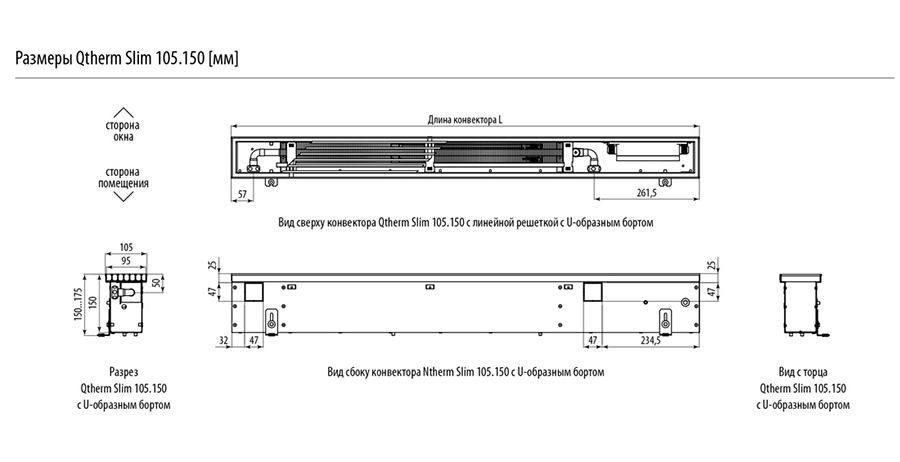

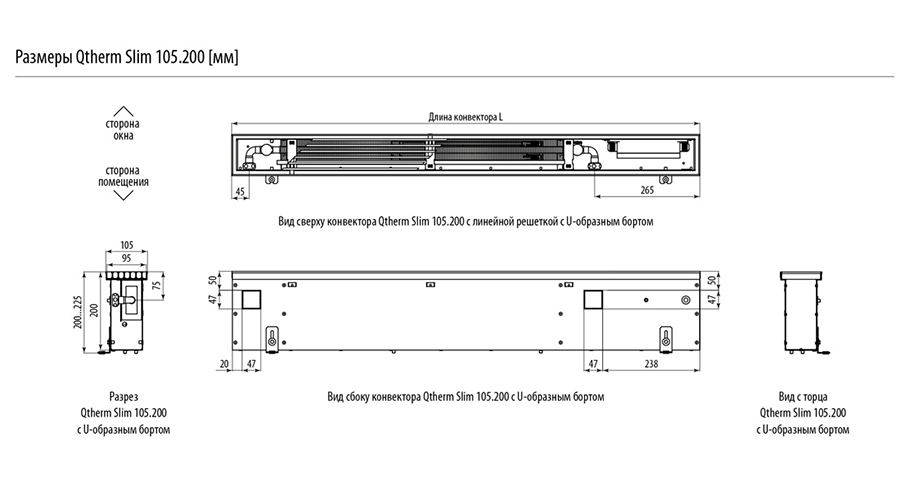

![Размеры Qtherm Slim 105.150 [мм]](_mod_files/ce_images/eshop/qtherm_slim_105.150_18.jpg "Размеры Qtherm Slim 105.150 [мм]") ![Размеры Qtherm Slim 105.200 [мм]](_mod_files/ce_images/eshop/qtherm_slim_105.200_18.jpg "Размеры Qtherm Slim 105.200 [мм]")
|
Высота, мм
|
Исполнение
алюминиевой решетки
|
Стандартная
длина отопительного канала*, мм.
|
|
900
|
1400
|
1900
|
2400
|
2900
|
|
150
|
анодированный в цвет алюминия
|
467,6
|
623
|
778,4
|
933,9
|
1089,3
|
|
анодированный в цвет бронзы
|
480
|
639,9
|
799,8
|
959,7
|
1119,7
|
|
анодированный в цвет латуни
|
480
|
639,9
|
799,8
|
959,7
|
1119,7
|
|
в цвет по RAL
|
492,6
|
661,8
|
831,1
|
1000,4
|
1169,6
|
|
с фактурой дерева, мрамора, гранита
|
540,6
|
736,6
|
932,6
|
1128,6
|
1324,6
|
|
нержавеющая сталь полированная
|
556
|
760,5
|
965
|
1169,5
|
1374
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
339
|
636
|
933
|
1230
|
1527
|
|
200
|
анодированный в цвет алюминия
|
497,4
|
663,6
|
829,9
|
996,1
|
1162,4
|
|
анодированный в цвет бронзы
|
510,6
|
681,7
|
852,8
|
1023,8
|
1194,9
|
|
анодированный в цвет латуни
|
510,6
|
681,7
|
852,8
|
1023,8
|
1194,9
|
|
в цвет по RAL
|
522,3
|
702,4
|
882,5
|
1062,6
|
1242,7
|
|
с фактурой дерева, мрамора, гранита
|
570,4
|
777,2
|
984
|
1190,9
|
1397,7
|
|
нержавеющая сталь полированная
|
585,8
|
801,1
|
1016,5
|
1231,8
|
1447,2
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
497
|
933
|
1369
|
1805
|
2241
|
|
