Термостатические узлы SCHLOSSER DUO-PLEX
Узлы подключения DUO-PLEX серии 6020.. предназначены для монтажа на декоративных радиаторах с нижнем подключением с наружной G3/4” или внутренней R1/2” резьбой. В состав комплекта входит также термостатическая головка серии 6002…. Предлагается тоже узел подключения без термостатической головки. Существуют два вида узлов подключения: форма левая (термостатическая головка находится с левой стороны) и правая (термостатическая головка находится с правой стороны). Предлагаются два цвета: белый и хром.

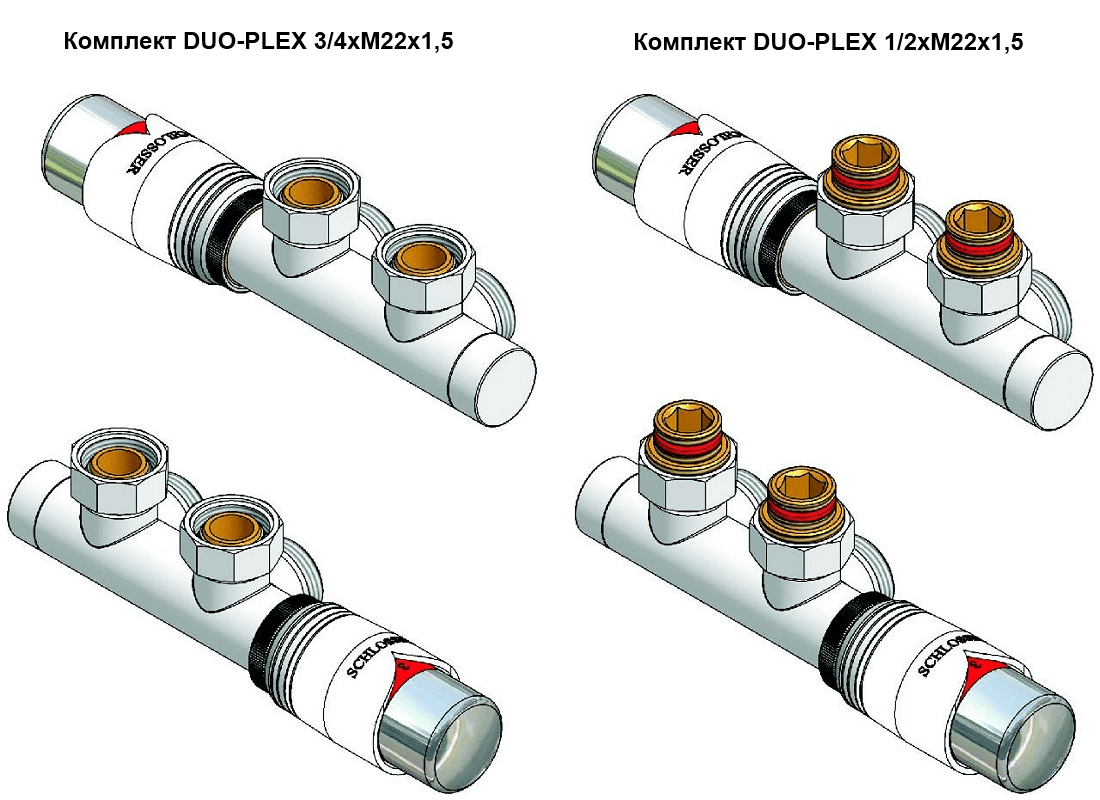

Серия узлов подключения DUO-PLEX 6020 включает в себя:
6021 00001-5 форма правая 1/2xM22x1,5 с нипелем 6030 00004 2 штуки и термостатической головкой 6002…
6021 00003-7 форма левая 1/2xM22x1,5 с нипелем 6030 00004 2 штуки и термостатической головкой 6002…
6021 00002-6 форма правая 3/4xM22x1,5 с термостатической головкой 6002..
6021 00004-8 форма левая 3/4xM22x1,5 с термостатической головкой 6002..
6020 00001-3 форма правая 3/4xM22x1,5 без термостатической головки
6020 00002-4 форма левая 3/4xM22x1,5 без термостатической головки
Технические данные
Рабочая температура 120°C
Номинальное давление 1MPa
Теплоноситель вода
Пробное давление 1,5 MPa
Kvs 1,03
Диапазон настройки Kv от 0,06 до 1,03
Существует возможность замены позиции вкладок.
Составляющие и способ действия узла подключения DUO-PLEX
Узел подключения DUO-PLEX состоит из:
- латунного корпуса в различной цветовой гамме: белый, хром, сатин, сталь.
- вкладки клапана с термостатической головкой
- резьбового соединения для пластиковых 16x2 PEX или для медных 15x1Cu
- ниппеля 1/2x3/4 или без – в зависимости от вида присоединения
Предварительная настройка
Узел подключения имеет функцию предварительной настройки. Предварительную настройку осуществляется на вкладке клапана обратного потока после снятия защитного колпачка с помощью плоской отвёртки. Начиная с закрытой позиции клапана отвернуть клапанную тарелку налево соответствующее количество оборотов, чтобы получить желаемый размер kv согласно нижеуказанной диаграмме приплыва.
Габаритные размеры
|
Артикул
|
Описание
|
Фото
|
|
602100031
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 белый (проходной)
|
|
|
602100001
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 белый (угловой, правый)
|
|
|
602100003
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 белый (угловой, левый)
|
|
|
602100033
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 хром (проходной)
|
|
|
602100005
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 хром (угловой, правый)
|
|
|
602100007
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 хром (угловой, левый)
|
|
|
602100035
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 сатин (проходной)
|
|
|
602100009
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 сатин (угловой, правый)
|
|
|
602100011
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 сатин (угловой, левый)
|
|
|
602100103
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 черный RAL 9005 (проходной)
|
|
|
602100101
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 черный RAL 9005 (угловой,
правый)
|
|
|
602100102
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 черный RAL 9005 (угловой,
левый)
|
|
|
602100037
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 сталь (проходной)
|
|
|
602100013
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 сталь (угловой, правый)
|
|
|
602100015
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 сталь (угловой, левый)
|
|
|
602100039
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 античная медь (проходной)
|
|
|
602100017
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 античная медь (угловой, правый)
|
|
|
602100019
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 античная медь (угловой, левый)
|
|
|
602100041
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 античная латунь (проходной)
|
|
|
602100021
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 античная латунь (угловой,
правый)
|
|
|
602100023
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 античная латунь (угловой,
левый)
|
|
|
|
Модель |
Цена |
|
|
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 белый (проходной), арт. 602100031
|
16 675.00 руб.
|
|
|
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 белый (угловой, левый), арт. 602100003
|
16 675.00 руб.
|
|
|
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 белый (угловой, правый), арт. 602100001
|
16 675.00 руб.
|
|
|
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 сатин (проходной), арт. 602100035
|
23 460.00 руб.
|
|
|
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 сатин (угловой, левый), арт. 602100011
|
23 460.00 руб.
|
|
|
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 сатин (угловой, правый), арт. 602100009
|
23 460.00 руб.
|
|
|
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 хром (проходной), арт. 602100033
|
20 010.00 руб.
|
|
|
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 хром (угловой, левый), арт. 602100007
|
20 010.00 руб.
|
|
|
|
Комплект SCHLOSSER DUO-PLEX 3/4 х M22х1,5 хром (угловой, правый), арт. 602100005
|
20 010.00 руб.
|
|
|
|
|
|
|
