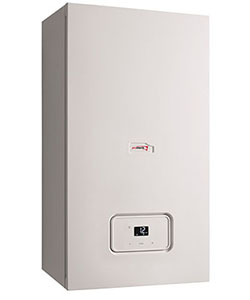

Настенные газовые конденсационные котлы Protherm Рысь
Настенные конденсационные газовые котлы Protherm «Рысь конденсационная» разработаны инженерами Vaillant Group на основе многолетнего опыта эксплуатации аналогичных по технологии котлов для работы с жесткой водой и газом плохого качества.
Предназначены для работы с системами отопления и подогрева воды в встроенном вторичном теплообменнике или внешнем водонагревателе косвенного нагрева. Конденсационные котлы позволяют максимально эффективного использовать природный газ. Средняя экономия за отопительный сезон составляет 12-14% по сравнению с современными неконденсационными котлами.
Теплообменник производится по технологии литья в песчаные формы, обеспечивает устойчивость конструкции к температурным нагрузкам. Равномерная циркуляция теплоносителя в теплообменнике исключает образование зон застоя и локального перегрева. Минимальная толщина стенки теплообменника составляет 3 мм, что обеспечивает эффективную теплопередачу и прочность изделия. Гладкая внутренняя поверхность теплообменника, образованная за счет метода литья, предотвращает отложение известковых образований. Низкое гидравлическое сопротивление теплообменника обеспечивает лучшую циркуляцию в системе отопления и меньшие затраты на электроэнергию.
Гидравлический модуль из сверхпрочного композитного материала удобный для обслуживания с циркуляционным насосом и пластинчатым теплообменником (двухконтурные модели) для приготовления горячей воды.
Котлы Protherm «Рысь конденсационная» оборудованы простым и информативным дисплеем с приятной подсветкой. Система автоматики с встроенной шиной eBus позволяет интегрировать котлы в сложные системы отопления с регуляторами Protherm, что повышает эффективность его работы. Доступна функция диагностики неисправностей, настройки параметров и история ошибок. Все котлы тестируются на заводе более чем по 300 параметрам. Безопасность эксплуатации гарантирована наличием функций защиты от замерзания, перегрева, функцией контроля наличия пламени и тяги в дымоходе.
Техническое описание:
Первичный теплообменник из алюминий-кремниевого сплава для надежной работы с водой плохого качества. Не имеет тонких трубок которые при загрязнении могут блокировать проток в системе отопления Гидравлический модуль состоит из встроенного двухступенчатого циркуляционного насоса, приоритетного вентиля с электроприводом, расширительного 8-литрового бака, автоматического клапана отвода воздуха, предохранительного клапана, крана подпитки Информационный дисплей на панели управления котлом, подсвеченные символы на темном фоне. В спящем режиме яркость уменьшается Полноценная eBus коммуникация для интеграции прибора в сложные системы отопления с регуляторами Protherm, и повышения эффективности его работы Автодиагностика: настройка параметров, история ошибок, информационные коды состояния Защита от замерзания и перегрева. Выбор режима работы комфортный или экономичный
|
Общие
характеристики / Модель
|
18/25 MKV
|
25 MKO
|
25/30 MKV
|
30 MKO
|
|
Артикул
|
10020287
|
10020289
|
10020288
|
10020290
|
|
Категория газа
|
I2H
|
I2H
|
I2H
|
I2H
|
|
Тип котла
|
Двухконтурный
|
Одноконтурный
|
Двухконтурный
|
Одноконтурный
|
|
Отопительный контур
|
|
Камера сгорания
|
Закрытая
|
Закрытая
|
Закрытая
|
Закрытая
|
|
Полезная мощность (мин./макс.), кВт
|
5 / 18,1
|
июн.25
|
6,0 / 25,0
|
7,1 / 30
|
|
Потребляемая мощность в режиме отопления
(мин./макс.), кВт
|
5,1 / 18,4
|
6,1 / 25,5
|
6,1 / 25,5
|
7,2 / 30,6
|
|
Номинальный КПД
|
|
при 80 - 60 °С, %
|
98,2
|
98,2
|
98,2
|
98,2
|
|
при 50 - 30 °С, %
|
104
|
104
|
104
|
104
|
|
при 40 - 30 °С в режиме частичной
нагрузки (30%), %
|
108,5
|
108,5
|
108,5
|
108,5
|
|
Рабочее давление отопительного контура
(мин./макс.), Атм
|
0,8 / 3,0
|
0,8 / 3,0
|
0,8 / 3,0
|
0,8 / 3,0
|
|
Объем расширительного бака, л
|
8
|
8
|
8
|
8
|
|
Контур ГВС
|
|
Тип теплообменника ГВС
|
Пластинчатый
|
|
Пластинчатый
|
|
|
Полезная мощность в режиме ГВС
(мин./макс.)
|
5,1 / 25,7
|
6,1 / 30,6
|
6,1 / 30,6
|
7,2 / 35,7
|
|
Диапазон результативной температуры
контура ГВС
|
|
°С
|
35-60
|
35-60
|
35-60
|
35-60
|
|
л/мин (Δt = 30°С
|
12,1
|
-
|
14,2
|
-
|
|
Рабочее давление в контуре ГВС
|
|
Минимальное, Атм
|
3
|
3
|
3
|
3
|
|
Максимальное, Атм
|
10
|
10
|
10
|
10
|
|
Контур подачи газа
|
|
Номинальное давление газа
|
|
Природный газ (Е), мм.в.ст.
|
130-200
|
130-200
|
130-200
|
130-200
|
|
Давление в системе газоснабжения G20
|
1,3 ... 2,0
кПа
|
1,3 ... 2,0
кПа
|
1,3 ... 2,0
кПа
|
1,3 ... 2,0
кПа
|
|
(13,0 ...
20,0 мбар)
|
(13,0 ...
20,0 мбар)
|
(13,0 ...
20,0 мбар)
|
(13,0 ...
20,0 мбар)
|
|
Расход газа при Р макс. - горячая вода
(G20), m³/час
|
2,7
|
3,2
|
3,2
|
3,8
|
|
Системы безопасности
|
|
Дифференциал давления дымохода
|
Да
|
Да
|
Да
|
Да
|
|
Контроль пламени
|
Да
|
Да
|
Да
|
Да
|
|
Датчик низкого давления
|
Да
|
Да
|
Да
|
Да
|
|
Предохранительный клапан
|
Да
|
Да
|
Да
|
Да
|
|
Датчик расхода воды
|
Да
|
Да
|
Да
|
Да
|
|
Тепловой предохранитель
|
Да
|
Да
|
Да
|
Да
|
|
Защита от замерзания
|
Да
|
Да
|
Да
|
Да
|
|
Защита насоса от заклинивания
|
Да
|
Да
|
Да
|
Да
|
|
Электрическое подключение
|
|
Напряжение/Частота, В/Гц
|
230/50
|
230/50
|
230/50
|
230/50
|
|
Потребление, Вт
|
86
|
95
|
95
|
80
|
|
Класс электрической защиты
|
IPX4D
|
IPX4D
|
IPX4D
|
IPX4D
|
|
Класс NOx
|
5
|
5
|
5
|
5
|
|
Присоединительные диаметры
|
|
Дымоход, мм
|
60/100
(80/125)
|
60/100
(80/125)
|
60/100
(80/125)
|
60/100
(80/125)
|
|
Газопровод, дюйм
|
1/2"
|
1/2"
|
1/2"
|
1/2"
|
|
Контур отопления, дюйм
|
3/4"
|
3/4"
|
3/4"
|
3/4"
|
|
Контур ГВС, дюйм
|
3/4"
|
3/4"
|
3/4"
|
1/2"
|
|
Высота х глубина х ширина, мм
|
700х280х390
|
700х280х390
|
700х280х390
|
700х280х390
|
|
Вес, кг
|
35
|
36
|
37
|
36
|
|
