| Производитель: |
| Бастион, Россия |
|
 |

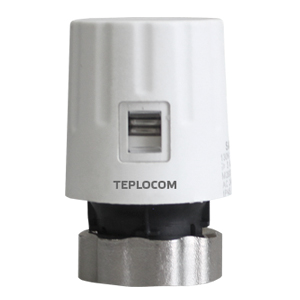

Термоэлектрический сервопривод нормально закрытый. Напряжение питания 220 В, 50 Гц. Тип нормально закрытый. Размеры для установки 30х1,5. Средний ход штока 3 мм.

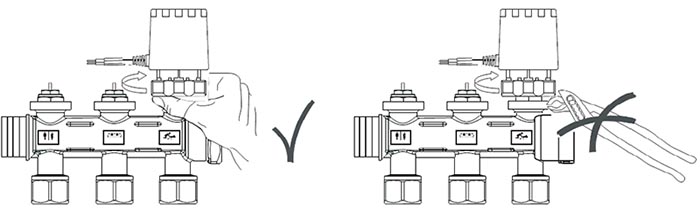

Изделие TSP 220/NC предназначено для автоматизации отопительной системы с целью обеспечения комфортной температуры отдельных контуров. Является исполняющим элементом в построении систем зонального управления. Монтируется на клапан в распределительном коллекторе, по сигналу от комнатного термостата или коммутатора управляет регулирующим клапаном, определяя поток теплоносителя в системах отопления.

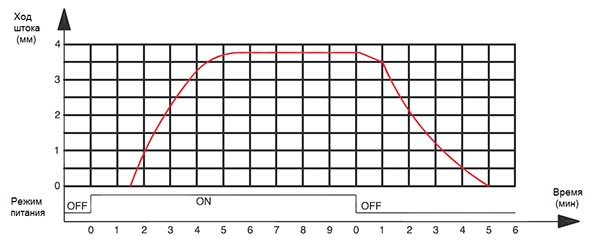

Зависимость хода штока от времени и режима питания
Особенности. Термоэлектрический сервопривод TSP 220/NC обеспечивает
- регулирование потока теплоносителя в системах отопления по сигналу от комнатного термостата или коммутатора
- индикацию состояния клапана.
|
Технические
характеристики
|
|
1
|
Тип устройства
|
нормально
|
|
закрытый
|
|
2
|
Напряжение питающей сети ~220 В,
частотой 50 Гц с пределами изменения, В
|
195…256
|
|
3
|
Пусковой ток, А, не более
|
0,2
|
|
4
|
Потребляемая мощность, Вт, не более
|
2
|
|
5
|
Ход штока, в среднем, мм
|
3
|
|
6
|
Сила нажатия штока, Н
|
110
|
|
7
|
Время срабатывания*, в среднем, мин
|
3,5
|
|
8
|
Габаритные размеры ШхГхВ, не более, мм
|
без
упаковки
|
40х40х60
|
|
в упаковке
|
68х48х68
|
|
9
|
Масса, НЕТТО (БРУТТО), не более, кг
|
0,144
(0,156)
|
|
10
|
Диапазон рабочих температур, °С
|
-10…+60
|
|
11
|
Относительная влажность воздуха при 25
°С, %, не более
|
90
|
|
12
|
Высота над уровнем моря, м, не более
|
1500
|
|
13
|
Степень защиты оболочкой по ГОСТ
14254-96
|
IP45
|
|
14
|
Подключение к клапану
|
М30х1,5
|
|
