| Производитель: |
| Бастион, Россия |
|
 |

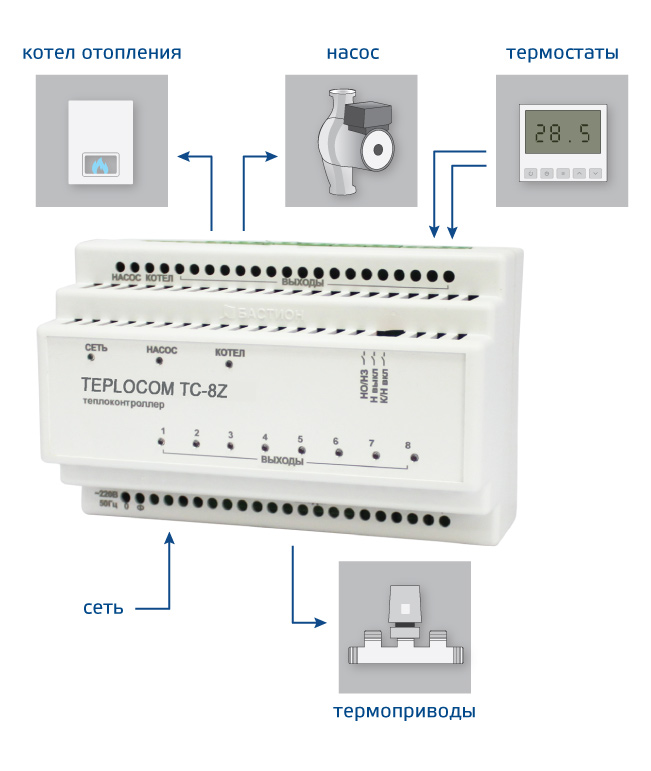

Теплоконтроллер предназначен для управления многоконтурной системой водяного отопления, котлом и циркуляционным насосом по сигналам от комнатных термостатов. Теплоконтроллер обеспечивает поддержание индивидуальной комфортной температуры в каждой комнате вашего дома (8 независимых зон отопления). Встроенная функция управления отопительным котлом и циркуляционным насосом обеспечивает существенную экономию электричества и газа, а также продлевает срок службы котла и насоса. Удобная схема коммутации позволяет легко и быстро осуществить монтаж системы управления. Контроллер работает с любыми термостатами и сервоприводами на 220 В. Настройка задержки включения/выключения насоса и котла обеспечивает корректную работу системы отопления. Количество зон отопления - 8. Ток реле котла 5А. Ток выхода на насос 5А. Настройка задержки включения котла и насоса, задержки выключения насоса, типа сервоприводов (НО,НЗ). Индикация работы сервоприводов, котла и насоса.
Теплоконтроллер предназначен для управления многоконтурной системой водяного отопления, котлом и циркуляционным насосом по сигналам от комнатных термостатов.

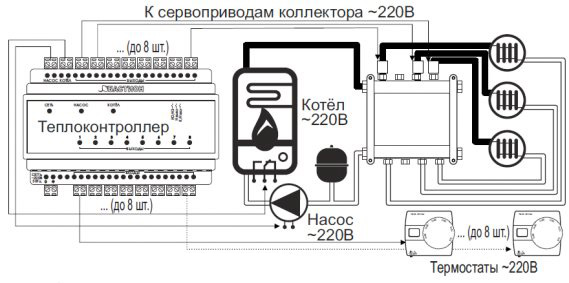

Теплоконтроллер обеспечивает поддержание индивидуальной комфортной температуры в каждой комнате вашего дома (8 независимых зон отопления). Встроенная функция управления отопительным котлом и циркуляционным насосом обеспечивает существенную экономию электричества и газа, а также продлевает срок службы котла и насоса. Удобная схема коммутации позволяет легко и быстро осуществить монтаж системы управления.
Контроллер работает с любыми термостатами и сервоприводами на 220 В. Настройка задержки включения/выключения насоса и котла обеспечивает корректную работу системы отопления. Количество зон отопления - 8. Ток реле котла 5А. Ток выхода на насос 5А. Настройка задержки включения котла и насоса, задержки выключения насоса, типа сервоприводов (НО,НЗ). Индикация работы сервоприводов, котла и насоса.
Для совместной работы рекомендуется использовать термостаты серии TEPLOCOM TS и и термоприводы серии TSP

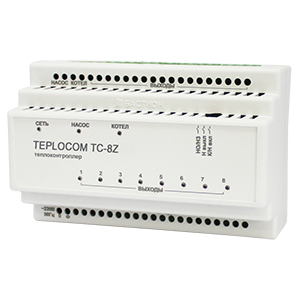

Особенности. TEPLOCOM TC-8Z обеспечивает- интеллектуальное управление котлом и насосом
- управление термоэлектрическими сервоприводами с двухпозиционной регуляцией по сигналу от комнатных термостатов
- работу с нормально открытыми или нормально закрытыми термоэлектрическими сервоприводами
- возможность отключать насос и котел при отсутствии запроса на отопление (экономия электроэнергии, газа, продление срока службы насоса и котла)
- регулирование задержки включения насоса и котла
- регулирование задержки выключения насоса
- индикацию наличия сети, состояния котла, насоса и сервоприводов (выходов)
- удобную коммутацию, быстрый монтаж системы.
|
TEPLOCOM TC-8Z. Технические характеристики
|
|
1
|
Напряжение питающей сети 220 В,
частотой 50±1 Гц с пределами изменения, В
|
160…242
|
|
2
|
Количество подключаемых сервоприводов
(выходов), шт
|
8
|
|
3
|
Тип подключаемых сервоприводов
|
Н/О или
Н/З*
|
|
4
|
Количество подключаемых термостатов
(входов), шт
|
8
|
|
5
|
Напряжение коммутации выходов, В
|
220
|
|
6
|
Максимальная коммутируемая мощность
выходов, ВА
|
10
|
|
7
|
Напряжение выхода насоса, В
|
220
|
|
8
|
Максимальный ток выхода насоса, А
|
5
|
|
9
|
Максимальное напряжение коммутации реле
котла (постоянного/переменного) тока, В
|
30/250
|
|
10
|
Максимальный коммутируемый ток реле
котла, А
|
5
|
|
11
|
Тип контактов реле котла
|
Н/О*
|
|
12
|
Потребляемая мощность от сети без
нагрузки, ВА, не более
|
1
|
|
13
|
Сечение провода, зажимаемого в клеммах
колодок, мм2, не более
|
1,5
|
|
14
|
Габаритные размеры ШхГхВ, мм, не более
|
без упаковки с колодками
|
140х110х60
|
|
в упаковке
|
150х105х70
|
|
15
|
Масса, НЕТТО (БРУТТО), кг, не более
|
0,25 (0,3)
|
|
18
|
Степень защиты оболочкой по ГОСТ
14254-96
|
IP20
|
|
19
|
Содержание драгоценных металов и камней
|
нет
|
|
* Н/О — нормально–открытый, Н/З —
нормально-закрытый
|
|
