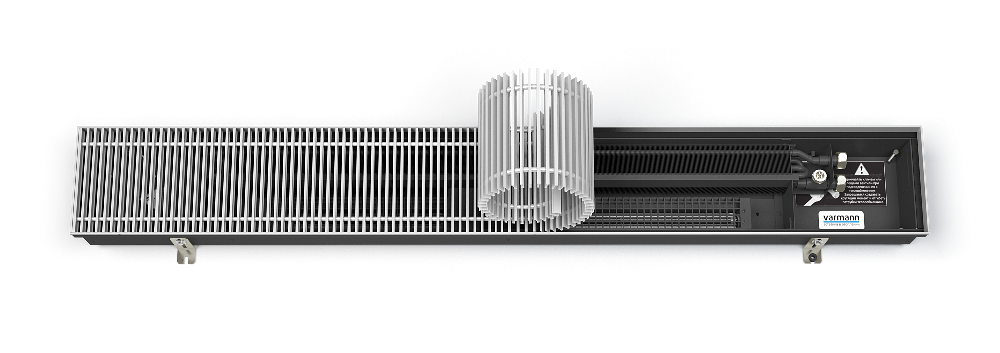

Varmann Qtherm HK MiniПринудительная конвекцияНагрев и охлаждение Большая мощность при минимальных размерах

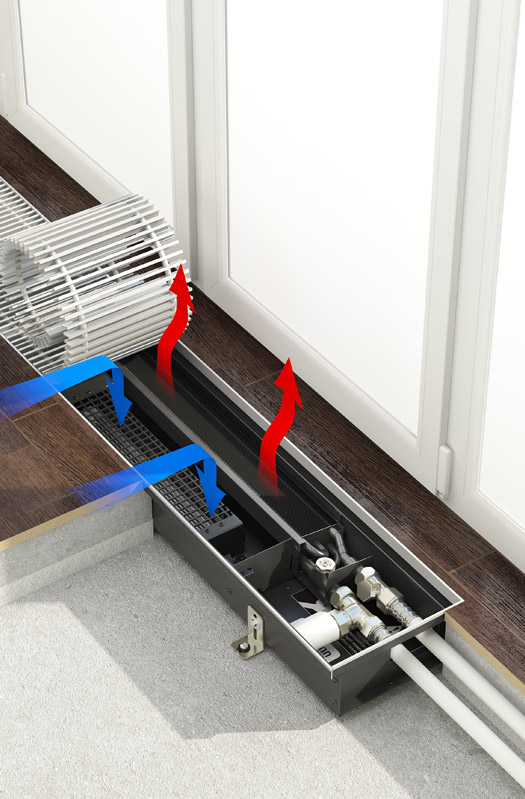

Конвекторы для нагрева и охлаждения воздуха с тангенциальными вентиляторами Qtherm HK Mini — это готовая к монтажу система кондиционирования воздуха предназначен для компенсации дополнительных теплопритоков в летний период и изоляции от нисходящего холодного воздуха в отопительный период от оконного проема. В корпусе шириной 190 мм установлен высокоэффективный медно-алюминиевый теплообменник, работающий в 2-х трубной системе подачи тепло-холодоносителя. Для сбора конденсата используется поддон с дренажным патрубком.
Эксплуатационные данные
- рабочее давление тепло-холодоносителя — 16 бар;
- давление гидравлических испытаний конвектора — 25 бар;
- максимальная рабочая температура теплоносителя — 130 ⁰C;
- напряжение питания конвектора— 220 В.
Базовый комплект поставки
- корпус из оцинкованной стали покрытый износостойким чёрным порошковым покрытием или нержавеющей стали;
- съёмный теплообменник с латунным узлом подключения с соединением «евроконус» G 3/4";
- тангенциальные вентиляторы в кожухе на виброопорах с ЕС-двигателями 24 В;
- микропроцессорный регулятор в пластиковой коробке с возможностью плавного изменения скорости вращения вентиляторов;
- роликовая, либо линейная решетка, из анодированного алюминия, либо окрашенная по RAL, либо с фактурой дерева, мрамора, гранита или из нержавеющей стали;
- декоративная рамка по периметру жёлоба из алюминия U-образного, либо F-образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
- комплект крепёжно-регулировочных ножек; воздухоспускной клапан 3/8";
- паспорт, инструкцию по монтажу и эксплуатации.
Вентиль термостатический на подающую линию DN15, G3/4" — тип 701301 (прямой) Вентиль запорный на обратную линию DN15, G3/4" — тип 701311 (прямой) Привод на термостатический вентиль — тип 702301 (головка ручного привода) — тип 702371 (термоэлектрический сервопривод - 24 В) Электронный программируемый регулятор Varmann Vartronic — тип 703201 (черный цвет) — тип 703202 (белый цвет)
Гарантия - Медно-алюминиевый теплообменник и корпус конвектора 10 лет
- Вентиляторы 1 год
- Комплектующие 1 год

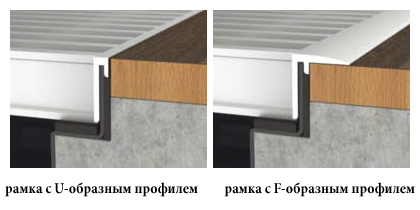

Типы профиля декоративной рамки
Конструктивные особенности
- Все детали конвектора выполнены из высококачественной листовой оцинкованной стали, окрашены износостойким порошковым напылением в чёрный матовый цвет, что делает невидимыми все компоненты конвектора под решёткой.
- Использование для изготовления теплообменника таких материалов, как медь и алюминий, гарантирует высокую стойкость к коррозии и долговечность в эксплуатации.
- Корпус «двойное дно» с дренажными отводами конденсата.
- Удобство монтажа с использованием быстроразъёмного соединения 3/4" «евроконус» для подключения теплоносителя.
- Два типа профиля (U-образный и F-образный) декоративной рамки позволяют встраивать конвектор в любой тип пола.
- Тангенциальные вентиляторы с ЕС-двигателем 24 В постоянного тока для влажных помещений, в защитных кожухах, установленных на виброзащитных опорах, очень низкий уровень шума.
- Микропроцессорный регулятор скорости вращения вентиляторов с выполненным электромонтажом, позволяет плавно изменять скорость вращения вентиляторов без покупки дополнительных комплектующих, подключается к любым инженерным системам, в том числе «умный дом».
- Полоса из пористой резины под решётку предотвращает её трение о корпус конвектора, снижает шум.
- Пружина, придающая гибкость декоративной решётке, выполнена из нержавеющей стали.

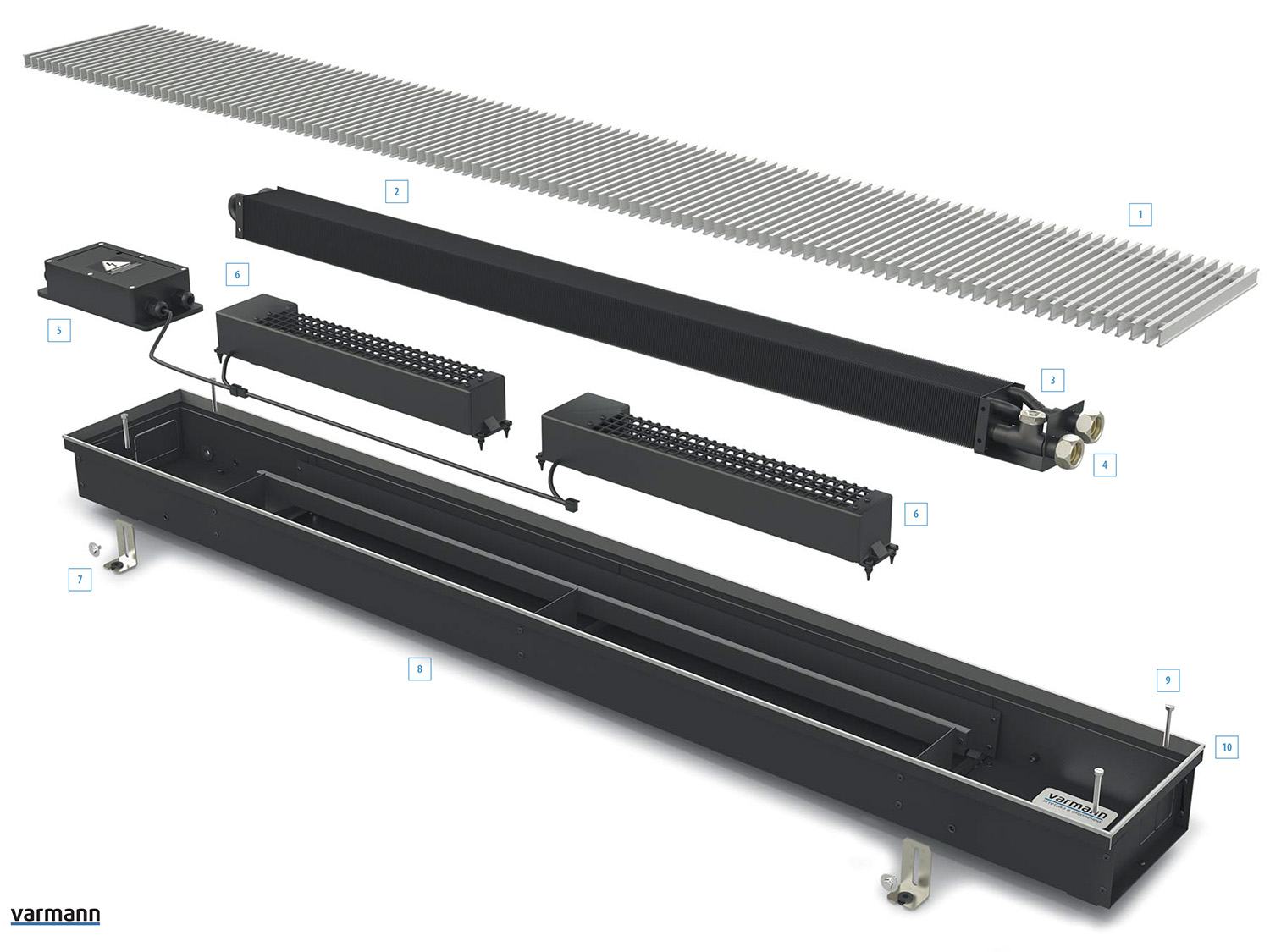

1 Решетка роликовая, либо линейная из анодированного алюминия, окрашенная в любой цвет по RAL, с фактурой мрамора, гранита, дерева. 2 Теплообменник нового дизайна из медной трубы с алюминиевым пластинчатым оребрением с торцевым загибом, окрашен в цвет жёлоба, подключение G 3/4" «евроконус». 3 Воздухоспускной клапан никелированный, 3/8". 4 Узел подключения латунный, подключение G 3/4" «евроконус» с накидными гайками с уплотнительным резиновым кольцом. 5 Блок управления микропроцессорный, с выполненным электромонтажом, возможностью подключения настенного регулятора, к системе «умный дом». 6 Тангенциальные вентиляторы с ЕС-двигателями 24В в защитных съёмных кожухах, установленных на виброизоляторы. 7 Фиксирующие ножки для фиксации корпуса конвектора к полу. 8 Корпус конвектора из оцинкованной стали, окрашен порошковой краской в матовый чёрный или из нержавеющей стали с выламываемыми заглушками для возможности размещения трубной подводки с любой стороны конвектора. 9 Регулировочные винты для регулирования конвектора в уровень пола при монтаже. 10 Декоративная рамка по периметру конвектора из U или F-образного алюминиевого профиля, анодированный, окрашенный в цвет по RAL или с нанесение фактур дерева, мрамора, гранита в цвет решетки.

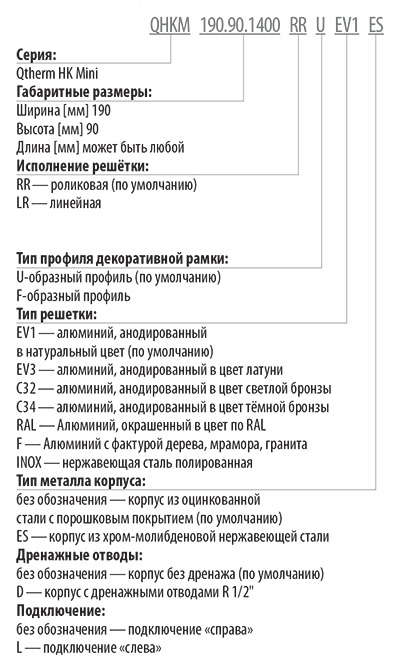

Формирование артикула
Стоимость внутрипольных конвекторов VARMANN Qtherm HK Mini 190 [мм] с принудительной конвекцией [€]
|
Высота, мм
|
Исполнение
решетки
|
Стандартная
длина отопительного канала*, мм.
|
|
900
|
1400
|
1900
|
2400
|
2900
|
|
90
|
анодированный в цвет алюминия
|
551,8
|
711,1
|
870,3
|
1029,6
|
1188,8
|
|
анодированный в цвет бронзы
|
565,5
|
729,4
|
893,2
|
1057,1
|
1221
|
|
анодированный в цвет латуни
|
565,5
|
729,4
|
893,2
|
1057,1
|
1221
|
|
в цвет по RAL
|
587,6
|
766,8
|
945,9
|
1125
|
1304,2
|
|
с фактурой дерева, мрамора, гранита
|
618,9
|
815,4
|
1011,9
|
1208,4
|
1404,9
|
|
нержавеющая сталь полированная
|
651,3
|
865,9
|
1080,4
|
1295
|
1509,5
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
767
|
1589
|
2410
|
3232
|
4053
|
|
|
|
|
|
|

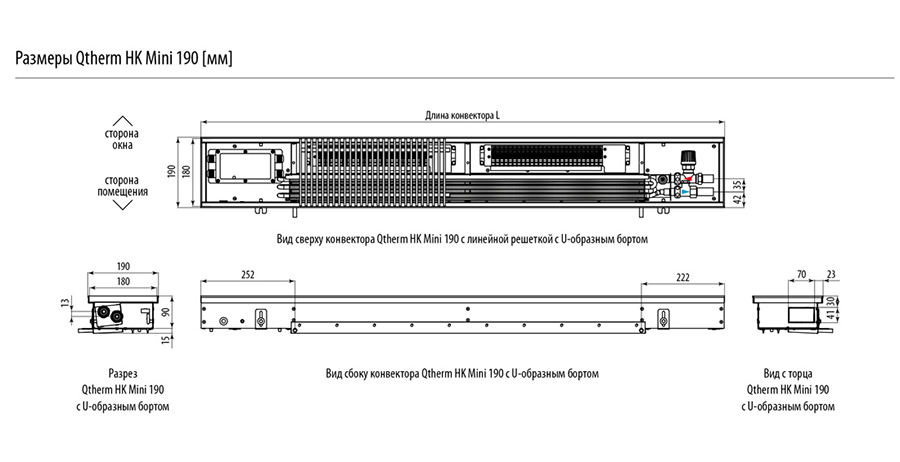

![Размеры Qtherm HK Mini 190 [мм]](_mod_files/ce_images/eshop/qtherm_hk_mini_190_18.jpg "Размеры Qtherm HK Mini 190 [мм]")
