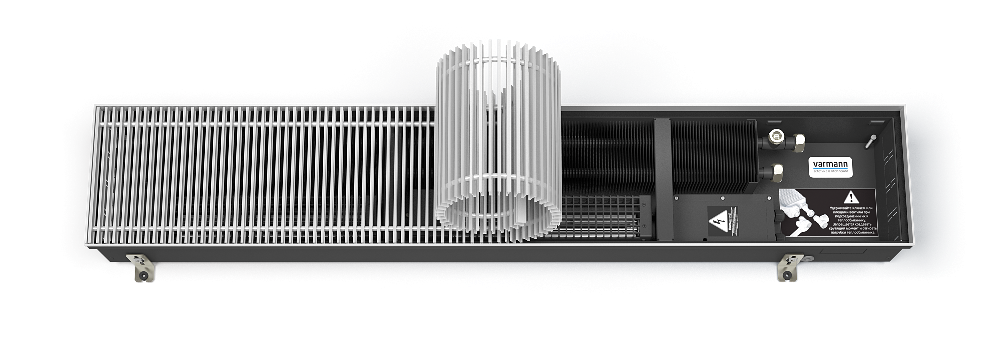

Varmann QthermEC-вентиляторы 24В. Интеллектуальное регулированиеПринудительная конвекция

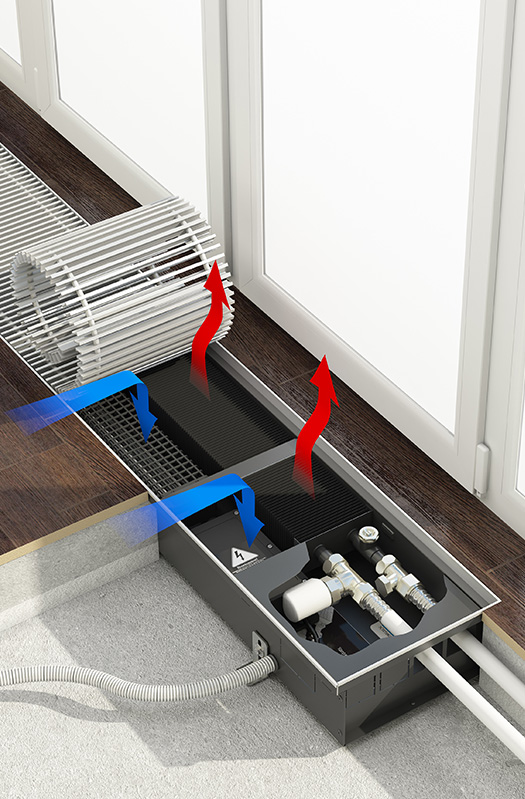

Встраиваемый в пол конвектор Qtherm — это отопительный прибор с принудительной конвекцией, с тангенциальными вентиляторами. Конвекторы Qtherm комплектуются вентиляторами постоянного тока с энергосберегающими EC-двигателями –24 В. Конвекторы Qtherm укомплектованы микропроцессорным регулятором плавного изменения скорости вращения вентиляторов, с возможностью работы в «ручном режиме», подключения настенных регуляторов, подключения к системе «умный дом», управлением тремя скоростями вентиляторов и сервоприводом вентиля.
Эксплуатационные данные - рабочее давление теплоносителя — 16 бар;
- давление гидравлических испытаний конвектора — 25 бар;
- максимальная рабочая температура теплоносителя — 130 ⁰C;
- напряжение питания конвектора — 220 В.
Базовый комплект поставки - корпус из оцинкованной стали покрытый износостойким чёрным порошковым покрытием или нержавеющей стали;
- съёмный теплообменник с латунным узлом подключения с соединением «евроконус» G 3/4";
- тангенциальные вентиляторы в кожухе на виброопорах с ЕС-двигателями 24 В;
- микропроцессорный регулятор в пластиковой коробке с возможностью плавного изменения скорости вращения вентиляторов;
- роликовая, либо линейная решетка, из анодированного алюминия, либо окрашенная по RAL, либо с фактурой дерева, мрамора, гранита или из нержавеющей стали;
- декоративная рамка по периметру жёлоба из алюминия U-образного, либо F-образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
- комплект крепёжно-регулировочных ножек;
- воздухоспускной клапан 3/8";
- паспорт, инструкцию по монтажу и эксплуатации.
Вентиль термостатический на подающую линию DN15, G3/4" — тип 701301 (прямой) Вентиль запорный на обратную линию DN15, G3/4" — тип 701311 (прямой) Привод на термостатический вентиль — тип 702301 (головка ручного привода) — тип 702371 (термоэлектрический сервопривод - 24 В) Электронный программируемый регулятор Varmann Vartronic — тип 703201 (черный цвет) — тип 703202 (белый цвет)
Гарантия - Медно-алюминиевый теплообменник и корпус конвектора 10 лет
- Вентиляторы 1 год
- Комплектующие 1 год
Типы профиля декоративной рамки.
Конструктивные особенности Qtherm- Все детали конвектора выполнены из высококачественной листовой оцинкованной стали, окрашены износостойким порошковым напылением в чёрный матовый цвет, что делает невидимыми все компоненты конвектора под решёткой.
- Использование таких материалов, как медь и алюминий, гарантирует высокую стойкость к коррозии и долговечность в эксплуатации.
- Теплообменник окрашен в цвет корпуса.
- Удобство монтажа с использованием быстроразъёмного соединения 3/4" «евроконус» для подключения теплоносителя.
- Два типа профиля (U-образный и F-образный) декоративной рамки.
- Тангенциальные вентиляторы ЕС-двигателем 24 В постоянного тока, в защитных кожухах, установленных на виброзащитных опорах, очень низкий уровень шума.
- Микропроцессорный регулятор скорости вращения вентиляторов с выполненным электромонтажом, позволяет плавно изменять скорость вращения вентиляторов без покупки дополнительных комплектующих, подключается к любым инженерным системам, в том числе «умный дом».
- Настенные регуляторы Vartronic позволяют в автоматическом режиме регулировать температуру в помещении.
- Полоса из пористой резины под решётку предотвращает её трение о корпус конвектора, снижает шум.
- Пружина, придающая гибкость декоративной решётке.

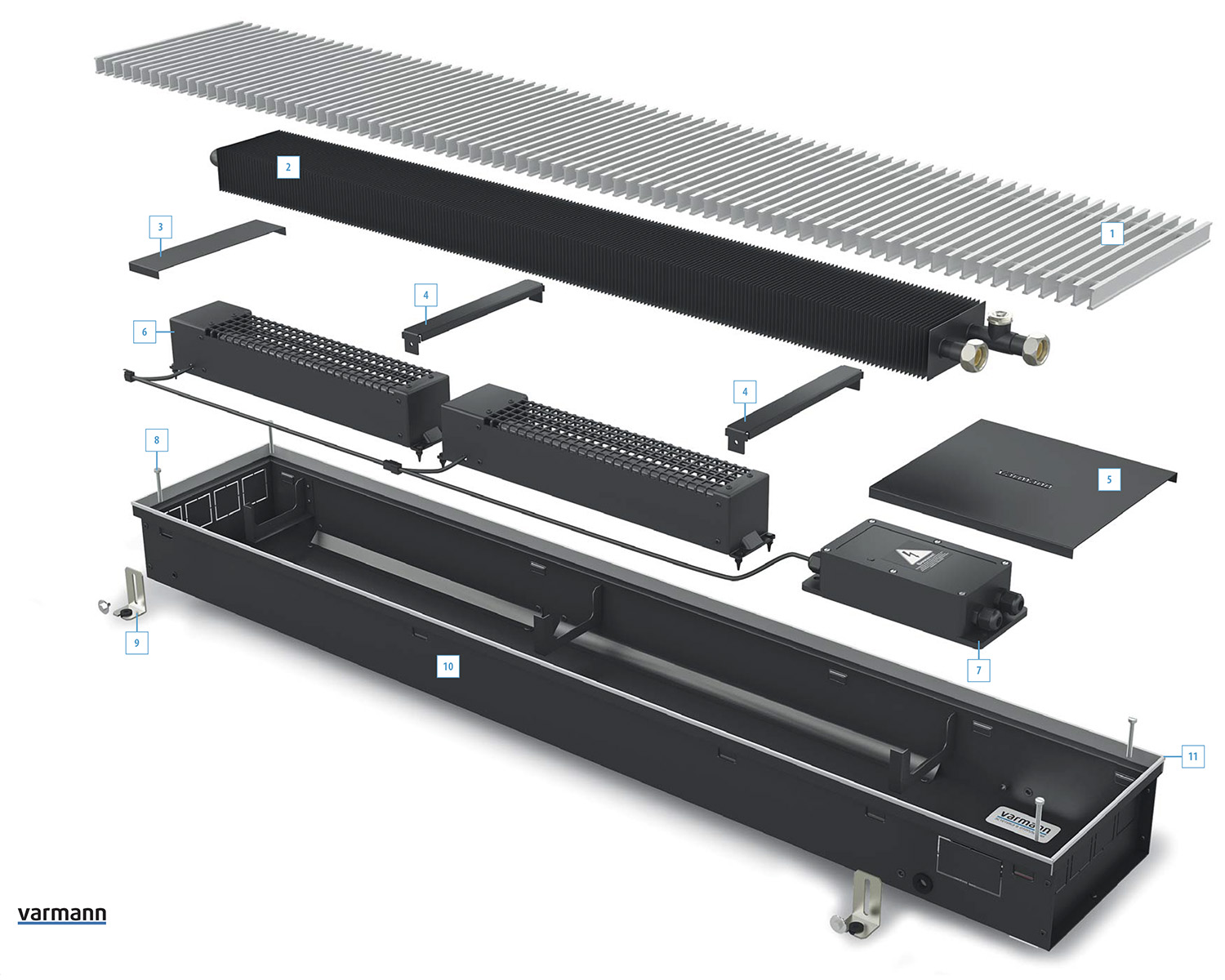

 1 Решетка роликовая, либо линейная из анодированного алюминия, окрашенная в любой цвет по RAL, с фактурой мрамора, гранита, дерева. 2 Теплообменник нового дизайна из медной трубы с алюминиевым пластинчатым оребрением с торцевым загибом, окрашен в цвет жёлоба, подключение G 3/4" «евроконус». 3 Декоративная крышка закрывает заднюю часть конвектора. 4 Ребра жесткости служат для предотвращения деформации корпуса при заливки бетоном и как опорные ребра для линейной решетки. 5 Декоративная крышка закрывает трубную подводку и вентили. 6 Тангенциальные вентиляторы с ЕС-двигателями 24В в защитных съёмных кожухах, установленных на виброизоляторы. 7 Блок управления микропроцессорный, с выполненным электромонтажом, возможностью подключения настенного регулятора, к системе «умный дом». 8 Регулировочные винты для регулирования конвектора в уровень пола при монтаже. 9 Фиксирующие ножки для фиксации корпуса конвектора к полу. 10 Корпус конвектора из оцинкованной стали, окрашен порошковой краской в матовый чёрный или из нержавеющей стали с выламываемыми заглушками для возможности размещения трубной подводки с любой стороны конвектора. 11 Декоративная рамка по периметру конвектора из U или F-образного алюминиевого профиля, анодированный, окрашенный в цвет по RAL или с нанесение фактур дерева, мрамора, гранита в цвет решетки.
Формирование артикула
Стоимость внутрипольных конвекторов VARMANN Qtherm 180 [мм] с принудительной конвекцией [€]
Цены указаны с решеткой

|
Высота, мм
|
Исполнение
алюминиевой решетки
|
Стандартная
длина отопительного канала*, мм.
|
|
800
|
1000
|
1250
|
1500
|
1750
|
2000
|
2250
|
2500
|
2750
|
3000
|
|
75
|
анодированный в цвет алюминия
|
443
|
502,1
|
576
|
649,8
|
723,7
|
797,5
|
871,4
|
945,3
|
1019,1
|
1093
|
|
анодированный в цвет бронзы
|
453,6
|
514,4
|
590,4
|
666,4
|
742,4
|
818,4
|
894,4
|
970,4
|
1046,4
|
1122,4
|
|
анодированный в цвет латуни
|
453,6
|
514,4
|
590,4
|
666,4
|
742,4
|
818,4
|
894,4
|
970,4
|
1046,4
|
1122,4
|
|
в цвет по RAL
|
465,2
|
529,8
|
610,6
|
691,4
|
772,2
|
853
|
933,8
|
1014,5
|
1095,3
|
1176,1
|
|
с фактурой дерева, мрамора, гранита
|
507,9
|
583,2
|
677,4
|
771,5
|
865,7
|
959,8
|
1054
|
1148,1
|
1242,3
|
1336,4
|
|
нержавеющая сталь полированная
|
529,7
|
610,5
|
711,5
|
812,4
|
913,4
|
1014,3
|
1115,3
|
1216,3
|
1317,2
|
1418,2
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
502
|
719
|
995
|
1274
|
1554
|
1832
|
2105
|
2371
|
2628
|
2872
|
|
110
|
анодированный в цвет алюминия
|
450,5
|
510,4
|
585,2
|
660,1
|
734,9
|
809,8
|
884,6
|
959,5
|
1034,3
|
1109,2
|
|
анодированный в цвет бронзы
|
461,3
|
522,9
|
599,9
|
676,9
|
754
|
831
|
908
|
985
|
1062,1
|
1139,1
|
|
анодированный в цвет латуни
|
461,3
|
522,9
|
599,9
|
676,9
|
754
|
831
|
908
|
985
|
1062,1
|
1139,1
|
|
в цвет по RAL
|
472,7
|
538,1
|
619,9
|
701,7
|
783,4
|
865,2
|
947
|
1028,8
|
1110,6
|
1192,3
|
|
с фактурой дерева, мрамора, гранита
|
515,4
|
591,5
|
686,7
|
781,8
|
876,9
|
972,1
|
1067,2
|
1162,3
|
1257,5
|
1352,6
|
|
нержавеющая сталь полированная
|
537,2
|
618,8
|
720,7
|
822,7
|
924,6
|
1026,6
|
1128,5
|
1230,5
|
1332,4
|
1434,4
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
538
|
790
|
1104
|
1415
|
1721
|
2023
|
2317
|
2604
|
2882
|
3149
|
|
150
|
анодированный в цвет алюминия
|
529,5
|
592,7
|
671,7
|
750,7
|
829,7
|
908,8
|
987,8
|
1066,8
|
1145,8
|
1224,8
|
|
анодированный в цвет бронзы
|
542,6
|
607,6
|
688,9
|
770,2
|
851,5
|
932,8
|
1014,1
|
1095,4
|
1176,7
|
1258
|
|
анодированный в цвет латуни
|
542,6
|
607,6
|
688,9
|
770,2
|
851,5
|
932,8
|
1014,1
|
1095,4
|
1176,7
|
1258
|
|
в цвет по RAL
|
551,7
|
620,4
|
706,4
|
792,3
|
878,2
|
964,2
|
1050,1
|
1136,1
|
1222
|
1307,9
|
|
с фактурой дерева, мрамора, гранита
|
594,4
|
673,8
|
773,1
|
872,4
|
971,7
|
1071
|
1170,3
|
1269,6
|
1368,9
|
1468,2
|
|
нержавеющая сталь полированная
|
616,2
|
701,1
|
807,2
|
913,3
|
1019,4
|
1125,6
|
1231,7
|
1337,8
|
1443,9
|
1550
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
614
|
882
|
1220
|
1560
|
1898
|
2232
|
2559
|
2876
|
3181
|
3470
|
Стоимость внутрипольных конвекторов VARMANN Qtherm 230 [мм] с принудительной конвекцией [€]

|
Высота, мм
|
Исполнение
алюминиевой решетки
|
Стандартная
длина отопительного канала*, мм.
|
|
800
|
1000
|
1250
|
1500
|
1750
|
2000
|
2250
|
2500
|
2750
|
3000
|
|
75
|
анодированный в цвет алюминия
|
492
|
553,5
|
630,5
|
707,4
|
784,3
|
861,3
|
938,2
|
1015,1
|
1092,1
|
1169
|
|
анодированный в цвет бронзы
|
504
|
567,3
|
646,5
|
725,6
|
804,8
|
884
|
963,1
|
1042,3
|
1121,4
|
1200,6
|
|
анодированный в цвет латуни
|
504
|
567,3
|
646,5
|
725,6
|
804,8
|
884
|
963,1
|
1042,3
|
1121,4
|
1200,6
|
|
в цвет по RAL
|
518,6
|
586,8
|
672
|
757,2
|
842,5
|
927,7
|
1012,9
|
1098,2
|
1183,4
|
1268,6
|
|
с фактурой дерева, мрамора, гранита
|
563,8
|
643,3
|
742,7
|
842,1
|
941,5
|
1040,9
|
1140,2
|
1239,6
|
1339
|
1438,4
|
|
нержавеющая сталь полированная
|
587,6
|
673
|
779,9
|
886,7
|
993,5
|
1100,3
|
1207,1
|
1313,9
|
1420,7
|
1527,5
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
675
|
971
|
1348
|
1729
|
2110
|
2488
|
2862
|
3226
|
3579
|
3916
|
|
110
|
анодированный в цвет алюминия
|
499,4
|
561,8
|
639,8
|
717,8
|
795,8
|
873,7
|
951,7
|
1029,7
|
1107,7
|
1185,7
|
|
анодированный в цвет бронзы
|
511,6
|
575,8
|
656
|
736,3
|
816,5
|
896,8
|
977
|
1057,3
|
1137,5
|
1217,8
|
|
анодированный в цвет латуни
|
511,6
|
575,8
|
656
|
736,3
|
816,5
|
896,8
|
977
|
1057,3
|
1137,5
|
1217,8
|
|
в цвет по RAL
|
499,4
|
561,8
|
639,8
|
717,8
|
795,8
|
873,7
|
951,7
|
1029,7
|
1107,7
|
1185,7
|
|
с фактурой дерева, мрамора, гранита
|
571,2
|
651,6
|
752
|
852,5
|
952,9
|
1053,3
|
1153,8
|
1254,2
|
1354,6
|
1455,1
|
|
нержавеющая сталь полированная
|
595
|
681,3
|
789,2
|
897
|
1004,9
|
1112,7
|
1220,6
|
1328,5
|
1436,3
|
1544,2
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
733
|
1053
|
1459
|
1870
|
2281
|
2689
|
3090
|
3482
|
3861
|
4223
|
|
150
|
анодированный в цвет алюминия
|
548,2
|
614,7
|
697,9
|
781,1
|
864,3
|
947,5
|
1030,7
|
1113,8
|
1197
|
1280,2
|
|
анодированный в цвет бронзы
|
561,8
|
630,3
|
715,9
|
801,5
|
887,1
|
972,7
|
1058,3
|
1143,8
|
1229,4
|
1315
|
|
анодированный в цвет латуни
|
561,8
|
630,3
|
715,9
|
801,5
|
887,1
|
972,7
|
1058,3
|
1143,8
|
1229,4
|
1315
|
|
в цвет по RAL
|
574,8
|
648
|
739,4
|
830,9
|
922,4
|
1013,9
|
1105,4
|
1196,9
|
1288,3
|
1379,8
|
|
с фактурой дерева, мрамора, гранита
|
585,3
|
657,4
|
747,4
|
837,5
|
927,6
|
1017,7
|
1107,8
|
1197,9
|
1288
|
1378,1
|
|
нержавеющая сталь полированная
|
643,8
|
734,2
|
847,3
|
960,4
|
1073,4
|
1186,5
|
1299,5
|
1412,6
|
1525,6
|
1638,7
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
877
|
1258
|
1743
|
2231
|
2721
|
3206
|
3684
|
4149
|
4598
|
5027
|
Стоимость внутрипольных конвекторов VARMANN Qtherm 300 [мм] с принудительной конвекцией [€]

|
Высота, мм
|
Исполнение
алюминиевой решетки
|
Стандартная
длина отопительного канала*, мм.
|
|
800
|
1000
|
1250
|
1500
|
1750
|
2000
|
2250
|
2500
|
2750
|
3000
|
|
75
|
анодированный в цвет алюминия
|
607
|
676,2
|
762,6
|
849,1
|
935,5
|
1022
|
1108,4
|
1194,9
|
1281,3
|
1367,8
|
|
анодированный в цвет бронзы
|
622,3
|
693,5
|
782,4
|
871,4
|
960,4
|
1049,3
|
1138,3
|
1227,3
|
1316,2
|
1405,2
|
|
анодированный в цвет латуни
|
622,3
|
693,5
|
782,4
|
871,4
|
960,4
|
1049,3
|
1138,3
|
1227,3
|
1316,2
|
1405,2
|
|
в цвет по RAL
|
638,8
|
716
|
812,4
|
908,8
|
1005,2
|
1101,6
|
1198
|
1294,4
|
1390,8
|
1487,2
|
|
с фактурой дерева, мрамора, гранита
|
702,6
|
795,7
|
912
|
1028,3
|
1144,7
|
1261
|
1377,3
|
1493,6
|
1610
|
1726,3
|
|
нержавеющая сталь полированная
|
718,9
|
816,1
|
937,5
|
1058,9
|
1180,4
|
1301,8
|
1423,2
|
1544,6
|
1666,1
|
1787,5
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
822
|
1184
|
1642
|
2102
|
2560
|
3014
|
3459
|
3891
|
4307
|
4703
|
|
110
|
анодированный в цвет алюминия
|
615,8
|
685,9
|
773,6
|
861,2
|
948,9
|
1036,6
|
1124,2
|
1211,9
|
1299,5
|
1387,2
|
|
анодированный в цвет бронзы
|
631,4
|
703,5
|
793,7
|
883,9
|
974,1
|
1064,3
|
1154,5
|
1244,7
|
1334,9
|
1425,1
|
|
анодированный в цвет латуни
|
631,4
|
703,5
|
793,7
|
883,9
|
974,1
|
1064,3
|
1154,5
|
1244,7
|
1334,9
|
1425,1
|
|
в цвет по RAL
|
647,6
|
725,7
|
823,3
|
920,9
|
1018,5
|
1116,1
|
1213,8
|
1311,4
|
1409
|
1506,6
|
|
с фактурой дерева, мрамора, гранита
|
711,4
|
805,4
|
923
|
1040,5
|
1158
|
1275,6
|
1393,1
|
1510,6
|
1628,2
|
1745,7
|
|
нержавеющая сталь полированная
|
727,7
|
825,8
|
948,5
|
1071,1
|
1193,7
|
1316,4
|
1439
|
1561,6
|
1684,3
|
1806,9
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
879
|
1263
|
1749
|
2237
|
2724
|
3205
|
3676
|
4133
|
4573
|
4991
|
|
150
|
анодированный в цвет алюминия
|
726,1
|
802,4
|
897,8
|
993,2
|
1088,6
|
1184
|
1279,3
|
1374,7
|
1470,1
|
1565,5
|
|
анодированный в цвет бронзы
|
744,9
|
823,4
|
921,5
|
1019,7
|
1117,8
|
1216
|
1314,2
|
1412,3
|
1510,5
|
1608,6
|
|
анодированный в цвет латуни
|
744,9
|
823,4
|
921,5
|
1019,7
|
1117,8
|
1216
|
1314,2
|
1412,3
|
1510,5
|
1608,6
|
|
в цвет по RAL
|
747,1
|
826,2
|
925
|
1023,8
|
1122,6
|
1221,5
|
1320,3
|
1419,1
|
1518
|
1616,8
|
|
с фактурой дерева, мрамора, гранита
|
789,2
|
873,8
|
979,5
|
1085,2
|
1190,9
|
1296,6
|
1402,4
|
1508,1
|
1613,8
|
1719,5
|
|
нержавеющая сталь полированная
|
838
|
942,3
|
1072,7
|
1203
|
1333,4
|
1463,8
|
1594,1
|
1724,5
|
1854,8
|
1985,2
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
1046
|
1501
|
2077
|
2655
|
3231
|
3800
|
4356
|
4896
|
5415
|
5907
|
Стоимость внутрипольных конвекторов VARMANN Qtherm 370 [мм] с принудительной конвекцией [€]
Цены указаны с решеткой

|
Высота, мм
|
Исполнение
алюминиевой решетки
|
Стандартная
длина отопительного канала*, мм.
|
|
800
|
1000
|
1250
|
1500
|
1750
|
2000
|
2250
|
2500
|
2750
|
3000
|
|
75
|
анодированный в цвет алюминия
|
697,8
|
777,9
|
877,9
|
978
|
1078,1
|
1178,1
|
1278,2
|
1378,2
|
1478,3
|
1578,4
|
|
анодированный в цвет бронзы
|
716,9
|
799,3
|
902,2
|
1005,2
|
1108,1
|
1211,1
|
1314,1
|
1417
|
1520
|
1622,9
|
|
анодированный в цвет латуни
|
716,9
|
799,3
|
902,2
|
1005,2
|
1108,1
|
1211,1
|
1314,1
|
1417
|
1520
|
1622,9
|
|
в цвет по RAL
|
738,8
|
829
|
941,9
|
1054,7
|
1167,6
|
1280,4
|
1393,2
|
1506,1
|
1618,9
|
1731,8
|
|
с фактурой дерева, мрамора, гранита
|
820,8
|
931,5
|
1070
|
1208,5
|
1346,9
|
1485,4
|
1623,9
|
1762,3
|
1900,8
|
2039,3
|
|
нержавеющая сталь полированная
|
827,9
|
940,5
|
1081,2
|
1221,9
|
1362,6
|
1503,3
|
1644
|
1784,7
|
1925,5
|
2066,2
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
1135
|
1629
|
2250
|
2871
|
3486
|
4090
|
4678
|
5244
|
5783
|
6291
|
|
110
|
анодированный в цвет алюминия
|
707,3
|
788,5
|
890
|
991,5
|
1093
|
1194,5
|
1296
|
1397,5
|
1499
|
1600,5
|
|
анодированный в цвет бронзы
|
726,6
|
810,2
|
914,6
|
1019,1
|
1123,5
|
1228
|
1332,4
|
1436,8
|
1541,3
|
1645,7
|
|
анодированный в цвет латуни
|
726,6
|
810,2
|
914,6
|
1019,1
|
1123,5
|
1228
|
1332,4
|
1436,8
|
1541,3
|
1645,7
|
|
в цвет по RAL
|
748,2
|
839,6
|
953,9
|
1068,2
|
1182,5
|
1296,8
|
1411,1
|
1525,4
|
1639,6
|
1753,9
|
|
с фактурой дерева, мрамора, гранита
|
830,2
|
942,1
|
1082,1
|
1222
|
1361,9
|
1501,8
|
1641,7
|
1781,6
|
1921,5
|
2061,4
|
|
нержавеющая сталь полированная
|
837,4
|
951,1
|
1093,3
|
1235,4
|
1377,6
|
1519,7
|
1661,9
|
1804
|
1946,2
|
2088,3
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
1186
|
1703
|
2356
|
3009
|
3658
|
4296
|
4920
|
5522
|
6099
|
6644
|
|
150
|
анодированный в цвет алюминия
|
862,6
|
958,8
|
1079
|
1199,3
|
1319,5
|
1439,8
|
1560
|
1680,3
|
1800,5
|
1920,8
|
|
анодированный в цвет бронзы
|
886,4
|
985,4
|
1109,1
|
1232,8
|
1356,6
|
1480,3
|
1604,1
|
1727,8
|
1851,5
|
1975,3
|
|
анодированный в цвет латуни
|
886,4
|
985,4
|
1109,1
|
1232,8
|
1356,6
|
1480,3
|
1604,1
|
1727,8
|
1851,5
|
1975,3
|
|
в цвет по RAL
|
903,5
|
1009,9
|
1142,9
|
1276
|
1409
|
1542
|
1675,1
|
1808,1
|
1941,1
|
2074,2
|
|
с фактурой дерева, мрамора, гранита
|
985,5
|
1112,4
|
1271,1
|
1429,7
|
1588,4
|
1747
|
1905,7
|
2064,4
|
2223
|
2381,7
|
|
нержавеющая сталь полированная
|
992,6
|
1121,4
|
1282,3
|
1443,2
|
1604,1
|
1765
|
1925,9
|
2086,8
|
2247,7
|
2408,6
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
1285
|
1848
|
2559
|
3271
|
3980
|
4679
|
5363
|
6025
|
6660
|
7262
|
|
