Varmann Ntherm AirЕстественная конвекция.Подача приточного воздуха из системы вентиляции.

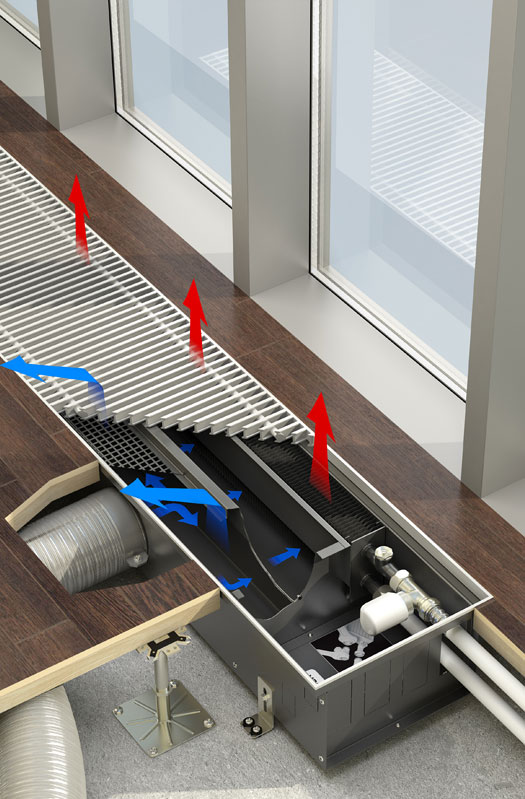

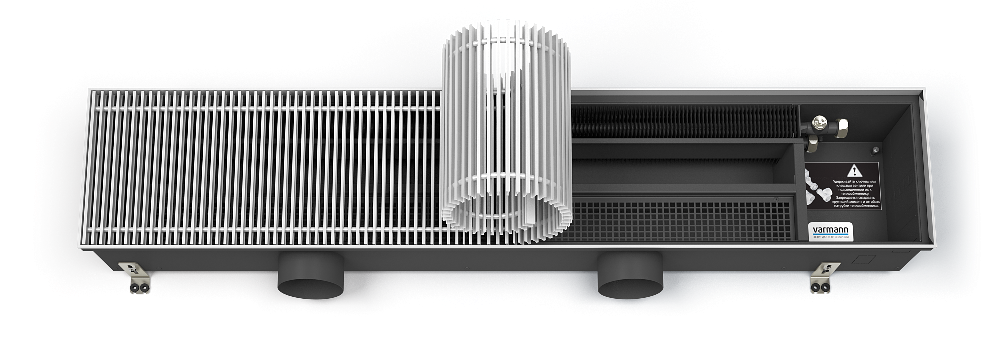

 Встраиваемый в пол конвектор с естественной конвекцией Varmann Ntherm Air — это готовый к монтажу отопительный прибор, предназначенный для изоляции от холодного воздуха больших, доходящих до пола окон, а так же встраивания в подоконник. Конструкцией конвектора предусмотрен подвод приточного воздуха от системы вентиляции и равномерном распределение его в воздухораздаточном модуле по все длине конвектора. Имеется возможность регулирования подачи воздуха на теплообменник конвектора шиберной заслонкой. Возможна работа конвектора Ntherm Air в системе холодоснабжения с возможностью дренажа конденсата.
Эксплуатационные данные Ntherm Air Конвектор Ntherm Air может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Параметры эксплуатации конвекторов Ntherm Air: - рабочее давление теплоносителя — 16 бар;
- давление гидравлических испытаний конвектора — 25 бар;
- максимальная рабочая температура теплоносителя — 130 ⁰C.
Базовый комплект поставки - корпус из оцинкованной стали покрытый износостойким матовым чёрным порошковым покрытием или из нержавеющей стали с отверстиями для подачи приточного воздуха и воздухораздаточным модулем;
- декоративная рамка по периметру корпуса из алюминия U-образного, либо F-образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
- комплект крепёжно-регулировочных ножек;
- роликовая, либо линейная решётка, из анодированного алюминия, либо окрашенная по RAL, либо с фактурой дерева, мрамора, гранита или из нержавеющей стали;
- съёмный теплообменник с латунным узлом подключения с соединением «евроконус» G 3/4";
- воздухоспускной клапан 3/8";
- паспорт, инструкция по монтажу и эксплуатации.
Вентиль термостатический на подающую линию DN15, G3/4" — тип 701301 (прямой) Вентиль запорный на обратную линию DN15, G3/4" — тип 701311 (прямой) Привод на термостатический вентиль — тип 702301 (головка ручного привода) — тип 702311 (термостат с дистанционным управлением) — тип 702361 (термоэлектрический сервопривод ~220 В) Электронный программируемый регулятор Varmann Vartronic — тип 703101 (черный цвет) — тип 703102 (белый цвет)
Гарантия - Медно-алюминиевый теплообменник и корпус конвектора 10 лет
- Комплектующие 1 год
Типы профиля декоративной рамки.
Конструктивные особенности
- Все детали конвектора выполнены из высококачественной листовой оцинкованной стали или нержавеющей стали, окрашены износостойким порошковым покрытием в чёрный цвет, что делает невидимыми все компоненты конвектора под решеткой. Использование конструкции со съёмным теплообменником позволяет легко вынимать теплообменник из корпуса конвектора. Использование материалов для изготовления теплообменника, таких как медь и алюминий гарантирует высокую стойкость к коррозии и долговечность в эксплуатации. Теплообменник окрашен в цвет корпуса. Удобство монтажа с использованием быстроразъёмного соединения 3/4" «евроконус» для подключения теплоносителя.
- Входящая в базовую комплектацию полоса из пористой резины под решётку предотвращает её трение о корпус конвектора, снижает шум.
- Пружина, придающая гибкость решётке сделана из нержавеющей стали.
- Возможен заказ конвектора любой длины без дополнительной наценки — цена рассчитывается пропорционально длине.
- Два типа профиля (U-образный и F-образный) декоративной рамки позволяют встраивать конвектор в любой тип пола. Тип профиля рамки не влияет на стоимость конвектора.
- Возможность регулировать шиберной заслонкой поток приточного воздуха в зону теплообменника в воздухораздаточным модуле конвектора.

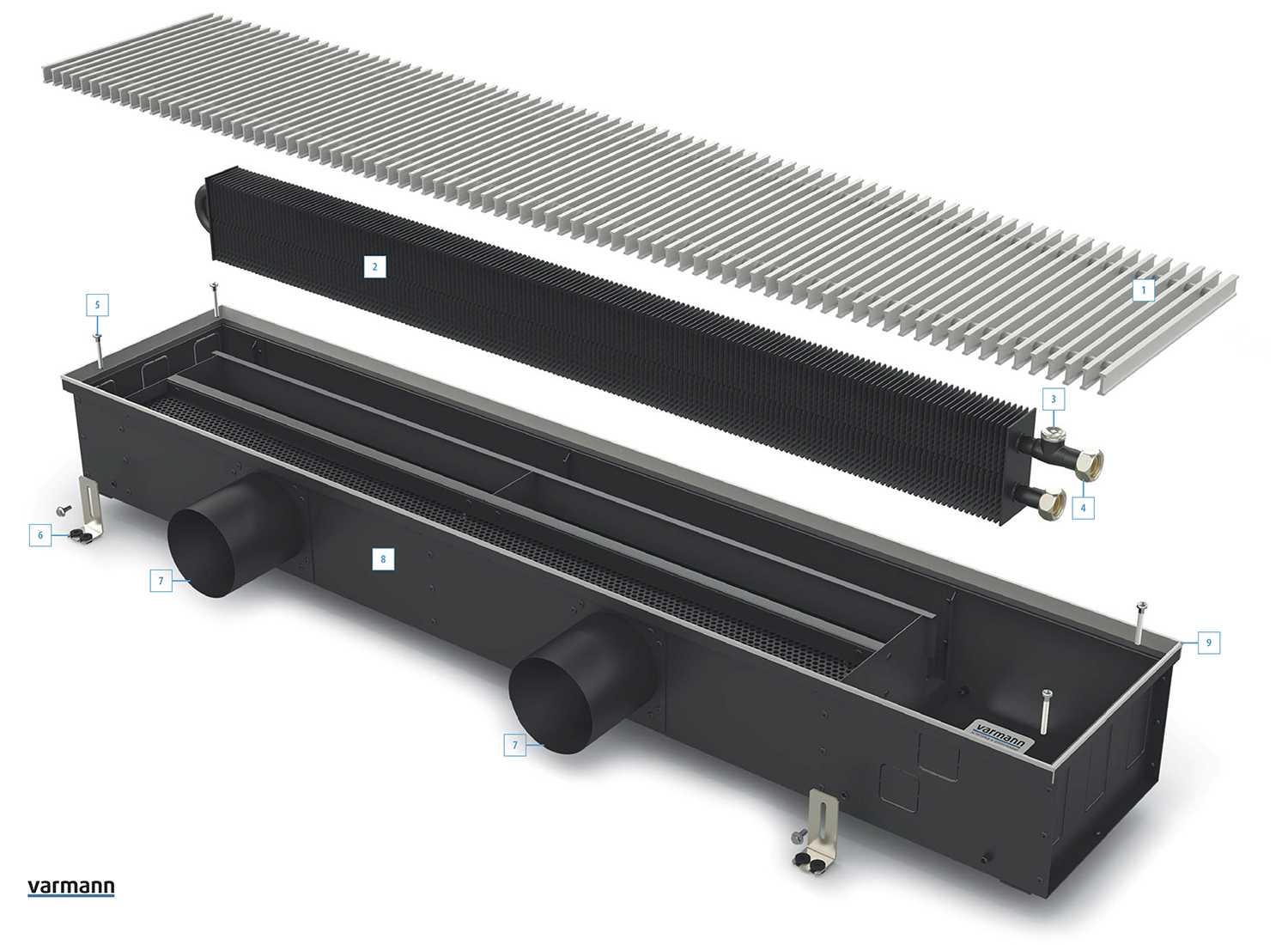

 1 Решетка роликовая, либо линейная из анодированного алюминия, окрашенная в любой цвет по RAL, с фактурой мрамора, гранита, дерева. 2 Теплообменник нового дизайна из медной трубы с алюминиевым пластинчатым оребрением с торцевым загибом, окрашен в цвет жёлоба, подключение G 3/4" «евроконус». 3 Воздухоспускной клапан никелированный, 3/8". 4 Узел подключения латунный, подключение G 3/4" «евроконус» с накидными гайками с уплотнительным резиновым кольцом. 5 Регулировочные винты для регулирования конвектора в уровень пола при монтаже. 6 Фиксирующие ножки для фиксации корпуса конвектора к полу. 7 Отверстия для подачи приточного воздуха. 8 Корпус конвектора из оцинкованной стали, окрашен порошковой краской в матовый чёрный или из нержавеющей стали с выламываемыми заглушками для возможности размещения трубной подводки с любой стороны конвектора. 9 Декоративная рамка по периметру конвектора из U или F-образного алюминиевого профиля, анодированный, окрашенный в цвет по RAL или с нанесение фактур дерева, мрамора, гранита в цвет решетки.
Формирование артикула
Стоимость внутрипольных конвекторов VARMANN Ntherm Air 230 [мм] с естественной конвекцией [€]
|
Исполнение алюминиевой решетки
|
Стандартная
длина конвектора
|
|
750
|
1250
|
1750
|
2250
|
2750
|
|
Высота конвектора 150
мм
|
|
анодированная в цвет алюминия
|
263,3
|
396,4
|
529,5
|
662,6
|
795,7
|
|
анодированная в цвет бронзы
|
270,9
|
407,9
|
544,9
|
681,8
|
818,8
|
|
анодированная в цвет латуни
|
270,9
|
407,9
|
544,9
|
681,8
|
818,8
|
|
в цвет по RAL
|
288,2
|
437,9
|
587,6
|
737,3
|
887
|
|
с фактурой дерева, мрамора, гранита
|
330,6
|
508,6
|
686,6
|
864,6
|
1042,6
|
|
нержавеющая сталь полированная
|
352,9
|
545,8
|
738,6
|
931,5
|
1124,3
|
|
Тепловая мощность при 90/70/20, Вт
|
178
|
355
|
532
|
709
|
886
|
|
Высота конвектора 220
мм
|
|
анодированная в цвет алюминия
|
315
|
473,4
|
631,9
|
790,3
|
948,7
|
|
анодированная в цвет бронзы
|
324,1
|
487,2
|
650,2
|
813,2
|
976,2
|
|
анодированная в цвет латуни
|
324,1
|
487,2
|
650,2
|
813,2
|
976,2
|
|
в цвет по RAL
|
339,9
|
514,9
|
690
|
865
|
1040
|
|
с фактурой дерева, мрамора, гранита
|
382,3
|
585,7
|
789
|
992,3
|
1195,6
|
|
нержавеющая сталь полированная
|
404,6
|
622,8
|
841
|
1059,2
|
1277,3
|
|
Тепловая мощность при 90/70/20, Вт
|
340
|
680
|
1019
|
1359
|
1699
|
Стоимость внутрипольных конвекторов VARMANN Ntherm Air 300 [мм] с естественной конвекцией [€]
|
Исполнение алюминиевой решетки
|
Стандартная
длина конвектора
|
|
750
|
1250
|
1750
|
2250
|
2750
|
|
Высота конвектора 150
мм
|
|
анодированная в цвет алюминия
|
307,7
|
482,8
|
651,5
|
820,3
|
989
|
|
анодированная в цвет бронзы
|
316,6
|
496,7
|
670,4
|
844
|
1017,7
|
|
анодированная в цвет латуни
|
316,6
|
496,7
|
670,4
|
844
|
1017,7
|
|
в цвет по RAL
|
337,5
|
532,5
|
721,1
|
909,8
|
1098,4
|
|
с фактурой дерева, мрамора, гранита
|
397,3
|
632,1
|
860,6
|
1089,1
|
1317,6
|
|
нержавеющая сталь полированная
|
412,6
|
657,6
|
896,3
|
1135
|
1373,7
|
|
Тепловая мощность при 90/70/20, Вт
|
287
|
574
|
861
|
1148
|
1435
|
|
Высота конвектора 220
мм
|
|
анодированная в цвет алюминия
|
367,5
|
570
|
772,6
|
975,1
|
1177,6
|
|
анодированная в цвет бронзы
|
378,2
|
586,6
|
795
|
1003,4
|
1211,8
|
|
анодированная в цвет латуни
|
378,2
|
586,6
|
795
|
1003,4
|
1211,8
|
|
в цвет по RAL
|
397,3
|
619,8
|
842,2
|
1064,6
|
1287
|
|
с фактурой дерева, мрамора, гранита
|
457,1
|
719,4
|
981,7
|
1244
|
1506,2
|
|
нержавеющая сталь полированная
|
472,4
|
744,9
|
1017,4
|
1289,9
|
1562,3
|
|
Тепловая мощность при 90/70/20, Вт
|
425
|
849
|
1274
|
1699
|
2124
|
Стоимость внутрипольных конвекторов VARMANN Ntherm Air 370 [мм] с естественной конвекцией [€]
|
Исполнение
алюминиевой решетки
|
Стандартная
длина конвектора
|
|
750
|
1250
|
1750
|
2250
|
2750
|
|
Высота конвектора 150
мм
|
|
анодированная в цвет алюминия
|
353
|
554,5
|
756
|
957,5
|
1159
|
|
анодированная в цвет бронзы
|
363,2
|
570,6
|
777,9
|
985,3
|
1192,6
|
|
анодированная в цвет латуни
|
363,2
|
570,6
|
777,9
|
985,3
|
1192,6
|
|
в цвет по RAL
|
391,4
|
618,4
|
845,5
|
1072,6
|
1299,6
|
|
с фактурой дерева, мрамора, гранита
|
468,2
|
746,6
|
1024,9
|
1303,2
|
1581,5
|
|
нержавеющая сталь полированная
|
475
|
757,8
|
1040,6
|
1323,4
|
1606,2
|
|
Тепловая мощность при 90/70/20, Вт
|
392
|
784
|
1176
|
1567
|
1959
|
|
Высота конвектора 220
мм
|
|
анодированная в цвет алюминия
|
421
|
661,3
|
901,5
|
1141,8
|
1382
|
|
анодированная в цвет бронзы
|
433,2
|
680,4
|
927,6
|
1174,9
|
1422,1
|
|
анодированная в цвет латуни
|
433,2
|
680,4
|
927,6
|
1174,9
|
1422,1
|
|
в цвет по RAL
|
459,4
|
725,2
|
991
|
1256,8
|
1522,6
|
|
с фактурой дерева, мрамора, гранита
|
536,2
|
853,3
|
1170,4
|
1487,4
|
1804,5
|
|
нержавеющая сталь полированная
|
543
|
864,5
|
1186,1
|
1507,6
|
1829,2
|
|
Тепловая мощность при 90/70/20, Вт
|
520
|
1040
|
1560
|
2080
|
2600 |
|
