Varmann Qtherm ECOПринудительная конвекцияЭкономичная серия

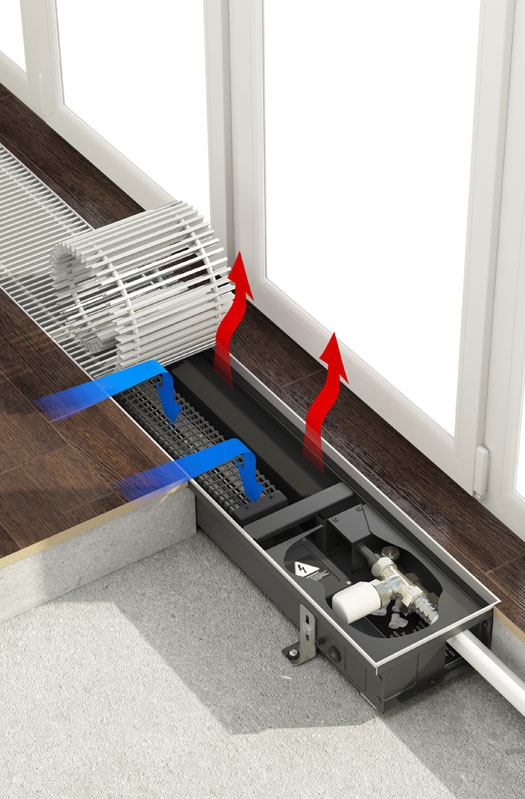

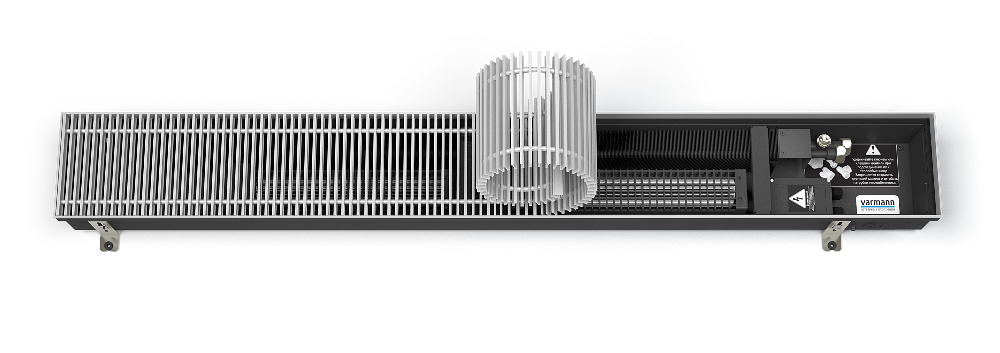

Qtherm Eco — традиционный конвектор серии Qtherm с тангенциальными вентиляторами. Компактные габаритные размеры конвекторов при высокой теплопроизводительности, привлекательный ценовой диапазон, использование энергоэффективных ЕС-двигателей вентиляторов, интеллектуальная система управления конвектора, принципиально новый высокопроизводительный теплообменник с шахматным расположением трубок и более эффективным прогревом пластины, является новшествами и преимуществами конвекторов Qtherm Eco.
Эксплуатационные данные.
- Рекомендуется эксплуатация в системах водяного отопления с температурой теплоносителя до 130 °С,
- избыточным давлением теплоносителя до 16 бар, испытательным давлением 25 бар.
- Конвектор Qtherm может быть установлен как в однотрубную, так и в двухтрубную систему отопления.
- Напряжение питания вентиляторов ~220 В, 50 Гц переменного тока или -24В постоянного.
Базовый комплект поставки - корпус из оцинкованной стали покрытый износостойким чёрным порошковым покрытием или нержавеющей стали;
- съёмный теплообменник новой геометрии с шахматным расположением трубок, с латунным узлом подключения с соединением «евроконус» G 3/4";
- тангенциальные вентиляторы в кожухе на виброопорах с ЕС-двигателями 24 В;
- микропроцессорный регулятор в пластиковой коробке с возможностью плавного изменения скорости вращения вентиляторов;
- роликовая, либо линейная решетка, из анодированного алюминия, либо окрашенная по RAL, либо с фактурой дерева, мрамора, гранита или из нержавеющей стали;
- декоративная рамка по периметру жёлоба из алюминия U-образного, либо F-образного профиля, выполненная в цвет решетки, с черной полосой из резины в месте контакта с решеткой;
- крепёжно-регулировочные ножки;
- воздухоспускной клапан 3/8";
- паспорт, инструкцию по монтажу и эксплуатации.
Вентиль термостатический на подающую линию DN15, G3/4" — тип 701301 (прямой) — тип 701302 (угловой) Вентиль запорный на обратную линию DN15, G3/4" — тип 701311 (прямой) Привод на термостатический вентиль — тип 702301 (головка ручного привода) — тип 702371 (термоэлектрический сервопривод - 24 В) Электронный программируемый регулятор Varmann Vartronic — тип 703201 (черный цвет) — тип 703202 (белый цвет)
Гарантия - Медно-алюминиевый теплообменник и корпус конвектора 10 лет
- Вентиляторы 1 год
- Комплектующие 1 год

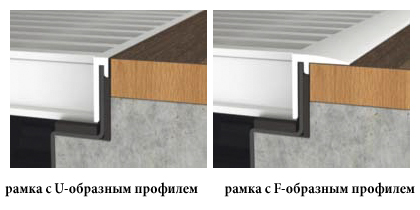

Типы профиля декоративной рамки.
Конструктивные особенности
- Все детали конвектора выполнены из высококачественной листовой оцинкованной стали, окрашены износостойким порошковым напылением в чёрный матовый цвет, что делает невидимыми все компоненты конвектора под решёткой.
- Теплообменник с пластинами новой геометрии, с шахматным расположением трубок, с более высоким теплосъемом при небольших габаритных размерах.
- Использование для изготовления теплообменника таких материалов, как медь и алюминий, гарантирует высокую стойкость к коррозии и долговечность в эксплуатации.
- Удобство монтажа с использованием быстроразъёмного соединения 3/4" «евроконус» для подключения теплоносителя.
- Два типа профиля (U-образный и F-образный) декоративной рамки позволяют встраивать конвектор в любой тип пола.Тангенциальные вентиляторы с ЕС-двигателем 24 В постоянного тока, в защитных кожухах, установленных на виброзащитных опорах, очень низкий уровень шума.
- Настенные регуляторы Vartronic, позволяют в автоматическом режиме регулировать температуру в помещении трехступенчатым изменением скорости вращения вентиляторов.
- Полоса из пористой резины под решётку предотвращает её трение о корпус конвектора, снижает шум.
- Пружина, придающая гибкость декоративной решётке, выполнена из нержавеющей стали.

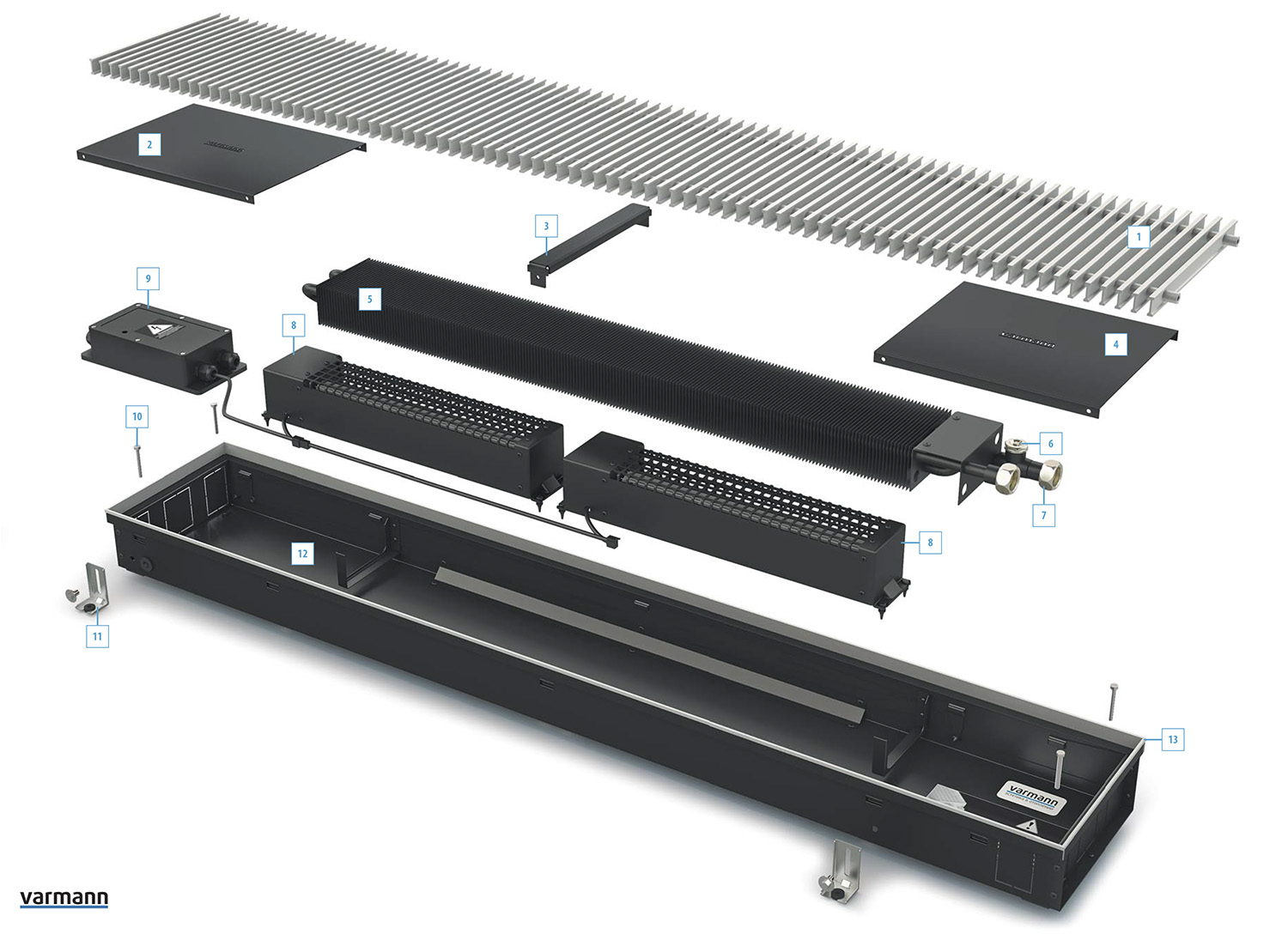

 1 Решетка роликовая, либо линейная из анодированного алюминия, окрашенная в любой цвет по RAL, с фактурой мрамора, гранита, дерева. 2 Декоративная крышка закрывает заднюю часть конвектора. 3 Ребра жесткости служат для предотвращения деформации корпуса при заливки бетоном и как опорные ребра для линейной решетки. 4 Декоративная крышка закрывает трубную подводку и вентили 5 Теплообменник нового дизайна из медной трубы с алюминиевым пластинчатым оребрением с торцевым загибом, окрашен в цвет жёлоба, подключение G 3/4" «евроконус». 6 Воздухоспускной клапан никелированный, 3/8". 7 Узел подключения латунный, подключение G 3/4" «евроконус» с накидными гайками с уплотнительным резиновым кольцом. 8 Тангенциальные вентиляторы с ЕС-двигателями 24В в защитных съёмных кожухах, установленных на виброизоляторы. 9 Блок управления микропроцессорный, с выполненным электромонтажом, возможностью подключения настенного регулятора, к системе «умный дом». 10 Регулировочные винты для регулирования конвектора в уровень пола при монтаже. 11 Фиксирующие ножки для фиксации корпуса конвектора к полу. 12 Корпус конвектора из оцинкованной стали, окрашен порошковой краской в матовый чёрный или из нержавеющей стали с выламываемыми заглушками для возможности размещения трубной подводки с любой стороны конвектора. 13 Декоративная рамка по периметру конвектора из U или F-образного алюминиевого профиля, анодированный, окрашенный в цвет по RAL или с нанесение фактур дерева, мрамора, гранита в цвет решетки.

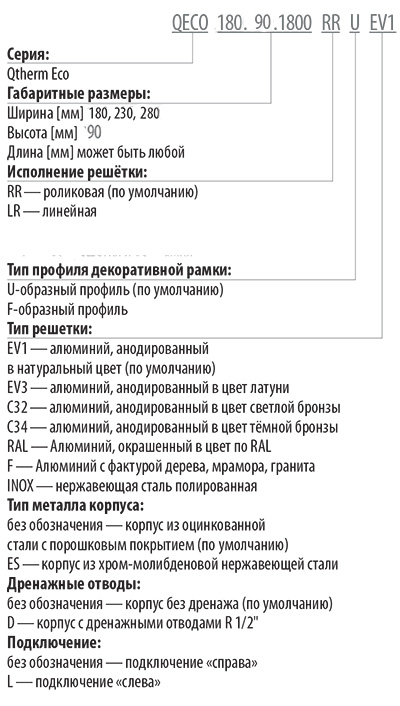

Формирование артикула

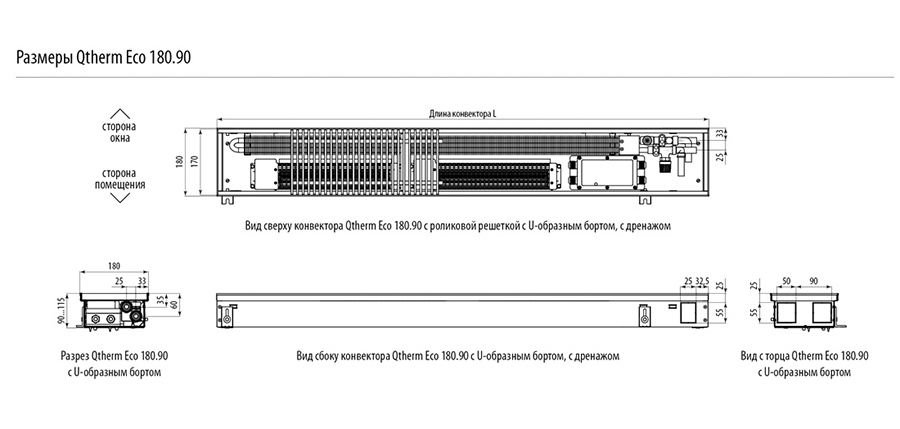

Стоимость внутрипольных конвекторов VARMANN Qtherm ECO 180 [мм] с принудительной конвекцией [€]
|
Исполнение
алюминиевой решетки
|
Стандартная
длина отопительного канала*, мм.
|
|
800
|
1000
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
2400
|
2600
|
2800
|
3000
|
|
Высота 90 мм
|
|
анодированный в цвет алюминия
|
392,9
|
447,2
|
501,4
|
555,7
|
610
|
664,2
|
718,5
|
772,8
|
827
|
881,3
|
935,6
|
989,8
|
|
анодированный в цвет бронзы
|
402
|
457,8
|
513,7
|
569,5
|
625,4
|
681,2
|
737
|
792,9
|
848,7
|
904,6
|
960,4
|
1016,2
|
|
анодированный в цвет латуни
|
402
|
457,8
|
513,7
|
569,5
|
625,4
|
681,2
|
737
|
792,9
|
848,7
|
904,6
|
960,4
|
1016,2
|
|
в цвет по RAL
|
413,3
|
472,7
|
532,1
|
591,4
|
650,8
|
710,2
|
769,5
|
828,9
|
888,3
|
947,7
|
1007
|
1066,4
|
|
с фактурой дерева, мрамора, гранита
|
456,2
|
526,3
|
596,4
|
666,4
|
736,5
|
806,6
|
876,7
|
946,8
|
1016,9
|
1087
|
1157
|
1227,1
|
|
нержавеющая сталь полированная
|
478,8
|
554,6
|
630,3
|
706,1
|
781,8
|
857,6
|
933,3
|
1009
|
1084,8
|
1160,5
|
1236,3
|
1312
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
558
|
799
|
1040
|
1281
|
1522
|
1763
|
2003
|
2244
|
2485
|
2726
|
2967
|
3208
|

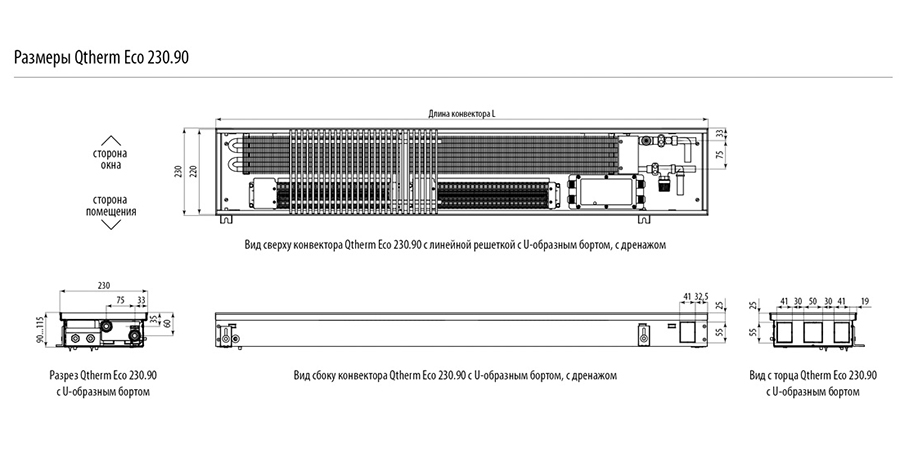

Стоимость внутрипольных конвекторов VARMANN Qtherm ECO 230 [мм] с принудительной конвекцией [€]
Цены указаны с решеткой
|
Исполнение алюминиевой решетки
|
Стандартная
длина отопительного канала*, мм.
|
|
800
|
1000
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
2400
|
2600
|
2800
|
3000
|
|
Высота 90 мм
|
|
анодированный в цвет алюминия
|
423,7
|
485,2
|
546,6
|
608,1
|
669,6
|
731
|
792,5
|
854
|
915,4
|
976,9
|
1038,4
|
1099,8
|
|
анодированный в цвет бронзы
|
433,7
|
496,9
|
560,2
|
623,4
|
686,7
|
749,9
|
813,2
|
876,4
|
939,7
|
1002,9
|
1066,2
|
1129,4
|
|
анодированный в цвет латуни
|
433,7
|
496,9
|
560,2
|
623,4
|
686,7
|
749,9
|
813,2
|
876,4
|
939,7
|
1002,9
|
1066,2
|
1129,4
|
|
в цвет по RAL
|
448,1
|
515,7
|
583,3
|
650,9
|
718,4
|
786
|
853,6
|
921,2
|
988,8
|
1056,3
|
1123,9
|
1191,5
|
|
с фактурой дерева, мрамора, гранита
|
491,5
|
569,9
|
648,3
|
726,7
|
805,1
|
883,5
|
961,9
|
1040,3
|
1118,7
|
1197,1
|
1275,5
|
1353,9
|
|
нержавеющая сталь полированная
|
518,3
|
603,5
|
688,6
|
773,7
|
858,8
|
944
|
1029,1
|
1114,2
|
1199,4
|
1284,5
|
1369,6
|
1454,7
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
967
|
1382
|
1797
|
2212
|
2627
|
3042
|
3458
|
3873
|
4288
|
4703
|
5118
|
5534
|

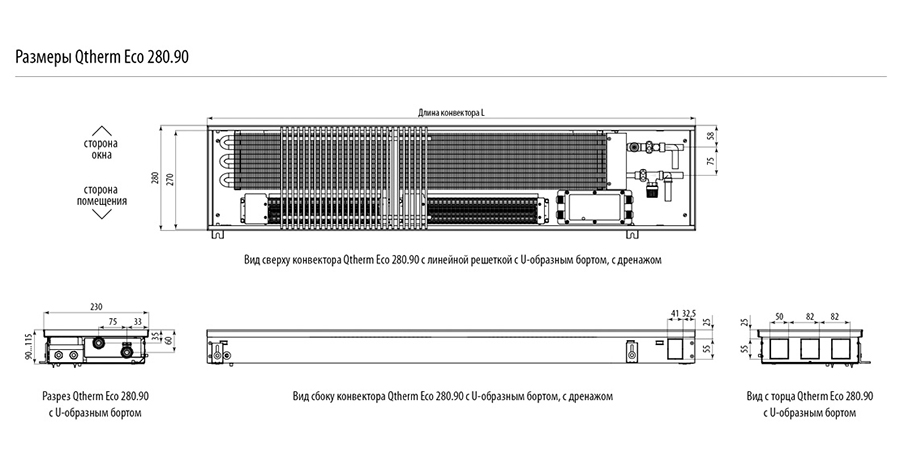

Стоимость внутрипольных конвекторов VARMANN Qtherm ECO 280 [мм] с принудительной конвекцией [€]
|
Исполнение алюминиевой решетки
|
Стандартная
длина отопительного канала*, мм.
|
|
800
|
1000
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
2400
|
2600
|
2800
|
3000
|
|
Высота 90 мм
|
|
анодированный в цвет алюминия
|
463,1
|
531,5
|
599,9
|
668,3
|
736,7
|
805,1
|
873,5
|
941,9
|
1010,3
|
1078,7
|
1147,1
|
1215,5
|
|
анодированный в цвет бронзы
|
474,2
|
544,6
|
615
|
685,4
|
755,8
|
826,2
|
896,5
|
966,9
|
1037,3
|
1107,7
|
1178,1
|
1248,5
|
|
анодированный в цвет латуни
|
474,2
|
544,6
|
615
|
685,4
|
755,8
|
826,2
|
896,5
|
966,9
|
1037,3
|
1107,7
|
1178,1
|
1248,5
|
|
в цвет по RAL
|
491,6
|
567,1
|
642,6
|
718,1
|
793,6
|
869,1
|
944,7
|
1020,2
|
1095,7
|
1171,2
|
1246,7
|
1322,2
|
|
с фактурой дерева, мрамора, гранита
|
542,4
|
630,6
|
718,8
|
807
|
895,3
|
983,5
|
1071,7
|
1159,9
|
1248,1
|
1336,4
|
1424,6
|
1512,8
|
|
нержавеющая сталь полированная
|
568,5
|
663,2
|
757,9
|
852,7
|
947,4
|
1042,2
|
1136,9
|
1231,6
|
1326,4
|
1421,1
|
1515,9
|
1610,6
|
|
тепловая мощность при 90/70/20 и 80% от максимальной
скорости вращения вентиляторов, Вт
|
1170
|
1672
|
2173
|
2675
|
3176
|
3678
|
4179
|
4681
|
5182
|
5684
|
6185
|
6687
|
|
