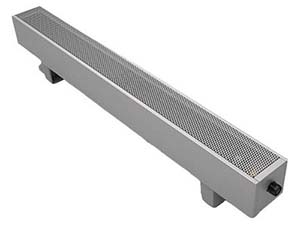

Конвекторы напольного и настенного монтажа Varmann MiniKon Стандарт глубиной корпуса 235 мм
 Описание.Конвектор Varmann MiniKon - это готовый к напольному, либо настенному монтажу отопительный прибор, идеальный для эксплуатации в местах со сниженными подоконниками, под большими окнами, витринами до пола и т.п. Два дизайна исполнения конвектора: с перфорированной крышкой - серия "Стандарт" и с алюминиевой решеткой - серия "Komfort", широкая гамма типоразмеров позволяют точно подобрать отопительный прибор Varmann MiniKon для любого типа помещения.
Базовый комплект поставки. • корпус из оцинкованной стали, окрашенный порошковой краской в любой цвет по RAL; • теплообменник, с установленным термостатическим вентилем, с подключением 1/2" “снизу” или без вентиля с подключением “сбоку” 3/4” “евроконус”; • крышка окрашенная в цвет корпуса конвектора для серии “Стандарт”, или линейная решётка из алюминия, окрашенная в цвет корпуса конвектора для серии “Комфорт”; • комплект напольного, регулируемого по высоте, либо настенного крепежа; • никелированный воздухоспускной клапан 3/8”; • паспорт, инструкция по монтажу и эксплуатации.
Эксплуатационные данные.
Напольные/настенные конвекторы для любых систем отопления. Конвектор может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Условия эксплуатации и качество воды должны соответствовать требованиям стандартов и правил монтажа, действующих в данной отрасли. Параметры эксплуатации конвекторов Varmann MiniKon: - рабочее давление теплоносителя не должно превышать 16 бар; - давление гидравлических испытаний конвектора – 25 бар; - максимальная рабочая температура теплоносителя – 130 °С.
Тепловые мощности измерены в соответствии с нормами EAN 442 при температуре окружающего воздуха 20 °C и температуре теплоносителя PWW 75/65. Стоимость указана для конвектора, окрашенного в белый цвет по RAL9016. Наценка на любой другой цвет + 15% к указанной стоимости. Консоли напольного и настенного монтажа и встроенный вентиль включены в стоимость конвектора.
Конвектор глубиной корпуса 235 мм, высотой корпуса 80 мм
Технические данные - Глубина корпуса конвектора, мм 235 - Высота корпуса конвектора, мм 80 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 200 - Высота теплообменника, мм 50 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 235 мм
|
|
настенный монтаж
|
143,8
|
146,9
|
152,4
|
159,9
|
169,5
|
180,8
|
193,6
|
207,9
|
223,3
|
239,8
|
257,1
|
275,1
|
293,5
|
|
напольный монтаж
|
140,1
|
143,2
|
148,7
|
156,2
|
165,8
|
177,1
|
189,9
|
204,2
|
219,6
|
236,1
|
253,4
|
271,4
|
289,8
|
|
напольный монтаж с рег-ми ножками
|
171
|
174,1
|
179,6
|
187,1
|
196,7
|
208
|
220,8
|
235,1
|
250,5
|
267
|
284,3
|
302,3
|
320,7
|
|
Тепловая мощность при 90/70/20, Вт
|
634
|
761
|
888
|
1015
|
1143
|
1270
|
1397
|
1524
|
1651
|
1779
|
1906
|
2033
|
2160
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 235 мм
|
|
настенный монтаж
|
312,3
|
331,2
|
350,1
|
368,9
|
387,3
|
405,2
|
422,4
|
438,9
|
454,4
|
468,8
|
482
|
493,8
|
504
|
|
напольный монтаж
|
308,6
|
327,5
|
346,4
|
365,2
|
383,6
|
401,5
|
418,7
|
435,2
|
450,7
|
465,1
|
478,3
|
490,1
|
500,3
|
|
напольный монтаж с рег-ми ножками
|
339,5
|
358,4
|
377,3
|
396,1
|
414,5
|
432,4
|
449,6
|
466,1
|
481,6
|
496
|
509,2
|
521
|
531,2
|
|
Тепловая мощность при 90/70/20, Вт
|
2287
|
2414
|
2542
|
2669
|
2796
|
2923
|
3050
|
3178
|
3305
|
3432
|
3559
|
3686
|
3813
|
Конвектор глубиной корпуса 235 мм, высотой корпуса 130 мм
Технические данные - Глубина корпуса конвектора, мм 235 - Высота корпуса конвектора, мм 130 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 200 - Высота теплообменника, мм 100 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 235 мм
|
|
настенный монтаж
|
166
|
171,7
|
179,7
|
190,1
|
202,5
|
216,8
|
232,9
|
250,6
|
269,7
|
290
|
311,3
|
333,5
|
356,3
|
|
напольный монтаж
|
162,3
|
168
|
176
|
186,4
|
198,8
|
213,1
|
229,2
|
246,9
|
266
|
286,3
|
307,6
|
329,8
|
352,6
|
|
напольный монтаж с рег-ми ножками
|
193,2
|
198,9
|
206,9
|
217,3
|
229,7
|
244
|
260,1
|
277,8
|
296,9
|
317,2
|
338,5
|
360,7
|
383,5
|
|
Тепловая мощность при 90/70/20, Вт
|
795
|
951
|
1108
|
1264
|
1421
|
1577
|
1734
|
1890
|
2047
|
2203
|
2360
|
2516
|
2673
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 235 мм
|
|
настенный монтаж
|
379,5
|
403
|
426,4
|
449,7
|
472,5
|
494,6
|
515,9
|
536
|
554,7
|
571,7
|
586,9
|
600
|
610,6
|
|
напольный монтаж
|
375,8
|
399,3
|
422,7
|
446
|
468,8
|
490,9
|
512,2
|
532,3
|
551
|
568
|
583,2
|
596,3
|
606,9
|
|
напольный монтаж с рег-ми ножками
|
406,7
|
430,2
|
453,6
|
476,9
|
499,7
|
521,8
|
543,1
|
563,2
|
581,9
|
598,9
|
614,1
|
627,2
|
637,8
|
|
Тепловая мощность при 90/70/20, Вт
|
2829
|
2986
|
3142
|
3299
|
3455
|
3612
|
3768
|
3925
|
4081
|
4238
|
4394
|
4551
|
4707
|
Конвектор глубиной корпуса 235 мм, высотой корпуса 180 мм
Технические данные - Глубина корпуса конвектора, мм 235 - Высота корпуса конвектора, мм 180 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 200 - Высота теплообменника, мм 100 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 235 мм
|
|
настенный монтаж
|
199
|
206,7
|
217,1
|
230,3
|
245,9
|
263,7
|
283,5
|
305,2
|
328,4
|
353
|
378,7
|
405,3
|
432,6
|
|
напольный монтаж
|
195,3
|
203
|
213,4
|
226,6
|
242,2
|
260
|
279,8
|
301,5
|
324,7
|
349,3
|
375
|
401,6
|
428,9
|
|
напольный монтаж с рег-ми ножками
|
226,2
|
233,9
|
244,3
|
257,5
|
273,1
|
290,9
|
310,7
|
332,4
|
355,6
|
380,2
|
405,9
|
432,5
|
459,8
|
|
Тепловая мощность при 90/70/20, Вт
|
872
|
1045
|
1219
|
1392
|
1566
|
1739
|
1913
|
2086
|
2260
|
2433
|
2607
|
2780
|
2954
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 235 мм
|
|
настенный монтаж
|
460,3
|
488,3
|
516,2
|
543,8
|
570,9
|
597,3
|
622,6
|
646,6
|
669,1
|
689,7
|
708,3
|
724,6
|
738,3
|
|
напольный монтаж
|
456,6
|
484,6
|
512,5
|
540,1
|
567,2
|
593,6
|
618,9
|
642,9
|
665,4
|
686
|
704,6
|
720,9
|
734,6
|
|
напольный монтаж с рег-ми ножками
|
487,5
|
515,5
|
543,4
|
571
|
598,1
|
624,5
|
649,8
|
673,8
|
696,3
|
716,9
|
735,5
|
751,8
|
765,5
|
|
Тепловая мощность при 90/70/20, Вт
|
3127
|
3301
|
3474
|
3648
|
3821
|
3995
|
4168
|
4342
|
4515
|
4689
|
4862
|
5036
|
5209
|
Конвектор глубиной корпуса 235 мм, высотой корпуса 230 мм
Технические данные - Глубина корпуса конвектора, мм 235 - Высота корпуса конвектора, мм 230 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 200 - Высота теплообменника, мм 200 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 235 мм
|
|
настенный монтаж
|
238,5
|
248,4
|
261,7
|
278,1
|
297,3
|
319,2
|
343,4
|
369,7
|
397,8
|
427,5
|
458,4
|
490,3
|
523
|
|
напольный монтаж
|
234,8
|
244,7
|
258
|
274,4
|
293,6
|
315,5
|
339,7
|
366
|
394,1
|
423,8
|
454,7
|
486,6
|
519,3
|
|
напольный монтаж с рег-ми ножками
|
265,7
|
275,6
|
288,9
|
305,3
|
324,5
|
346,4
|
370,6
|
396,9
|
425
|
454,7
|
485,6
|
517,5
|
550,2
|
|
Тепловая мощность при 90/70/20, Вт
|
1095
|
1315
|
1535
|
1755
|
1974
|
2194
|
2414
|
2634
|
2854
|
3073
|
3293
|
3513
|
3733
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 235 мм
|
|
настенный монтаж
|
556,2
|
589,5
|
622,8
|
655,7
|
688
|
719,4
|
749,6
|
778,4
|
805,4
|
830,3
|
853
|
873
|
890,2
|
|
напольный монтаж
|
552,5
|
585,8
|
619,1
|
652
|
684,3
|
715,7
|
745,9
|
774,7
|
801,7
|
826,6
|
849,3
|
869,3
|
886,5
|
|
напольный монтаж с рег-ми ножками
|
583,4
|
616,7
|
650
|
682,9
|
715,2
|
746,6
|
776,8
|
805,6
|
832,6
|
857,5
|
880,2
|
900,2
|
917,4
|
|
Тепловая мощность при 90/70/20, Вт
|
3953
|
4172
|
4392
|
4612
|
4832
|
5052
|
5271
|
5491
|
5711
|
5931
|
6151
|
6370
|
6590
|
Конвектор глубиной корпуса 235 мм, высотой корпуса 330 мм
Технические данные - Глубина корпуса конвектора, мм 235 - Высота корпуса конвектора, мм 330 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 200 - Высота теплообменника, мм 200 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 235 мм
|
|
настенный монтаж
|
269,6
|
279
|
292,1
|
308,5
|
328,1
|
350,5
|
375,4
|
402,7
|
431,9
|
462,8
|
495,2
|
528,7
|
563,1
|
|
напольный монтаж
|
265,9
|
275,3
|
288,4
|
304,8
|
324,4
|
346,8
|
371,7
|
399
|
428,2
|
459,1
|
491,5
|
525
|
559,4
|
|
напольный монтаж с рег-ми ножками
|
296,8
|
306,2
|
319,3
|
335,7
|
355,3
|
377,7
|
402,6
|
429,9
|
459,1
|
490
|
522,4
|
555,9
|
590,3
|
|
Тепловая мощность при 90/70/20, Вт
|
1296
|
1552
|
1809
|
2066
|
2322
|
2579
|
2836
|
3092
|
3349
|
3606
|
3862
|
4119
|
4376
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 235 мм
|
|
настенный монтаж
|
598
|
633,1
|
668,2
|
703
|
737,2
|
770,3
|
802,3
|
832,6
|
861,1
|
887,4
|
911,2
|
932,1
|
949,9
|
|
напольный монтаж
|
594,3
|
629,4
|
664,5
|
699,3
|
733,5
|
766,6
|
798,6
|
828,9
|
857,4
|
883,7
|
907,5
|
928,4
|
946,2
|
|
напольный монтаж с рег-ми ножками
|
625,2
|
660,3
|
695,4
|
730,2
|
764,4
|
797,5
|
829,5
|
859,8
|
888,3
|
914,6
|
938,4
|
959,3
|
977,1
|
|
Тепловая мощность при 90/70/20, Вт
|
4632
|
4889
|
5146
|
5403
|
5659
|
5916
|
6173
|
6429
|
6686
|
6943
|
7199
|
7456
|
7713
|
* Цены— розничные и указаны в Евро. Пересчет в рубли осуществляется по внутреннему курсу компании.
|
