Конвекторы напольного и настенного монтажа Varmann MiniKon Комфорт глубиной корпуса 235 мм

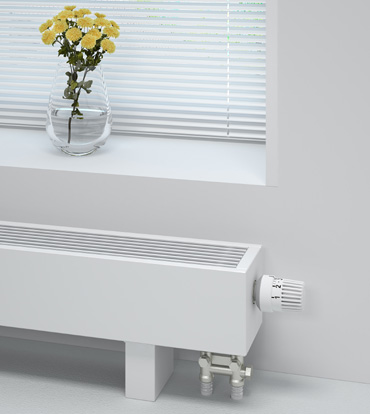

 Описание.Конвектор Varmann MiniKon - это готовый к напольному, либо настенному монтажу отопительный прибор, идеальный для эксплуатации в местах со сниженными подоконниками, под большими окнами, витринами до пола и т.п. Два дизайна исполнения конвектора: с перфорированной крышкой - серия "Стандарт" и с алюминиевой решеткой - серия "Komfort", широкая гамма типоразмеров позволяют точно подобрать отопительный прибор Varmann MiniKon для любого типа помещения.
Базовый комплект поставки. • корпус из оцинкованной стали, окрашенный порошковой краской в любой цвет по RAL; • теплообменник, с установленным термостатическим вентилем, с подключением 1/2" “снизу” или без вентиля с подключением “сбоку” 3/4” “евроконус”; • крышка окрашенная в цвет корпуса конвектора для серии “Стандарт”, или линейная решётка из алюминия, окрашенная в цвет корпуса конвектора для серии “Комфорт”; • комплект напольного, регулируемого по высоте, либо настенного крепежа; • никелированный воздухоспускной клапан 3/8”; • паспорт, инструкция по монтажу и эксплуатации.
Эксплуатационные данные.
Напольные/настенные конвекторы для любых систем отопления. Конвектор может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Условия эксплуатации и качество воды должны соответствовать требованиям стандартов и правил монтажа, действующих в данной отрасли. Параметры эксплуатации конвекторов Varmann MiniKon: - рабочее давление теплоносителя не должно превышать 16 бар; - давление гидравлических испытаний конвектора – 25 бар; - максимальная рабочая температура теплоносителя – 130 °С.
Тепловые мощности измерены в соответствии с нормами EAN 442 при температуре окружающего воздуха 20 °C и температуре теплоносителя PWW 75/65. Стоимость указана для конвектора, окрашенного в белый цвет по RAL9016. Наценка на любой другой цвет + 15% к указанной стоимости. Консоли напольного и настенного монтажа и встроенный вентиль включены в стоимость конвектора.

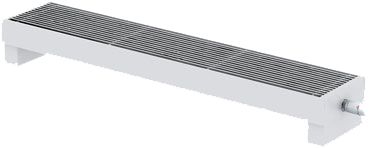

Конвектор глубиной корпуса 235 мм, высотой корпуса 80 мм
Технические данные - Глубина корпуса конвектора, мм 235 - Высота корпуса конвектора, мм 80 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 200 - Высота теплообменника, мм 50 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 235 мм
|
|
настенный монтаж
|
168,3
|
171,9
|
178,2
|
187,1
|
198,3
|
211,5
|
226,5
|
243,2
|
261,3
|
280,5
|
300,8
|
321,8
|
343,4
|
|
напольный монтаж
|
164,6
|
168,2
|
174,5
|
183,4
|
194,6
|
207,8
|
222,8
|
239,5
|
257,6
|
276,8
|
297,1
|
318,1
|
339,7
|
|
напольный монтаж с рег-ми ножками
|
195,5
|
199,1
|
205,4
|
214,3
|
225,5
|
238,7
|
253,7
|
270,4
|
288,5
|
307,7
|
328
|
349
|
370,6
|
|
Тепловая мощность при 90/70/20, Вт
|
634
|
761
|
888
|
1015
|
1143
|
1270
|
1397
|
1524
|
1651
|
1779
|
1906
|
2033
|
2160
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 235 мм
|
|
настенный монтаж
|
365,3
|
387,5
|
409,6
|
431,5
|
453
|
474
|
494,2
|
513,4
|
531,5
|
548,4
|
563,8
|
577,6
|
589,6
|
|
напольный монтаж
|
361,6
|
383,8
|
405,9
|
427,8
|
449,3
|
470,3
|
490,5
|
509,7
|
527,8
|
544,7
|
560,1
|
573,9
|
585,9
|
|
напольный монтаж с рег-ми ножками
|
392,5
|
414,7
|
436,8
|
458,7
|
480,2
|
501,2
|
521,4
|
540,6
|
558,7
|
575,6
|
591
|
604,8
|
616,8
|
|
Тепловая мощность при 90/70/20, Вт
|
2287
|
2414
|
2542
|
2669
|
2796
|
2923
|
3050
|
3178
|
3305
|
3432
|
3559
|
3686
|
3813
|

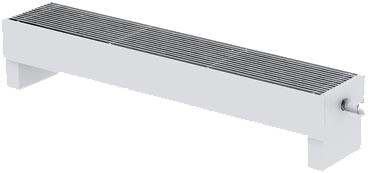

Конвектор глубиной корпуса 235 мм, высотой корпуса 130 мм
Технические данные - Глубина корпуса конвектора, мм 235 - Высота корпуса конвектора, мм 130 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 200 - Высота теплообменника, мм 100 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 235 мм
|
|
настенный монтаж
|
194,2
|
200,8
|
210,3
|
222,3
|
236,8
|
253,6
|
272,5
|
293,1
|
315,5
|
339,2
|
364,2
|
390,1
|
416,8
|
|
напольный монтаж
|
190,5
|
197,1
|
206,6
|
218,6
|
233,1
|
249,9
|
268,8
|
289,4
|
311,8
|
335,5
|
360,5
|
386,4
|
413,1
|
|
напольный монтаж с рег-ми ножками
|
221,4
|
228
|
237,5
|
249,5
|
264
|
280,8
|
299,7
|
320,3
|
342,7
|
366,4
|
391,4
|
417,3
|
444
|
|
Тепловая мощность при 90/70/20, Вт
|
795
|
951
|
1108
|
1264
|
1421
|
1577
|
1734
|
1890
|
2047
|
2203
|
2360
|
2516
|
2673
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 235 мм
|
|
настенный монтаж
|
444
|
471,4
|
498,8
|
526
|
552,7
|
578,6
|
603,5
|
627
|
648,9
|
668,8
|
686,6
|
701,8
|
714,3
|
|
напольный монтаж
|
440,3
|
467,7
|
495,1
|
522,3
|
549
|
574,9
|
599,8
|
623,3
|
645,2
|
665,1
|
682,9
|
698,1
|
710,6
|
|
напольный монтаж с рег-ми ножками
|
471,2
|
498,6
|
526
|
553,2
|
579,9
|
605,8
|
630,7
|
654,2
|
676,1
|
696
|
713,8
|
729
|
741,5
|
|
Тепловая мощность при 90/70/20, Вт
|
2829
|
2986
|
3142
|
3299
|
3455
|
3612
|
3768
|
3925
|
4081
|
4238
|
4394
|
4551
|
4707
|
Конвектор глубиной корпуса 235 мм, высотой корпуса 180 мм
Технические данные - Глубина корпуса конвектора, мм 235 - Высота корпуса конвектора, мм 180 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 200 - Высота теплообменника, мм 100 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 235 мм
|
|
настенный монтаж
|
232,8
|
241,7
|
254
|
269,4
|
287,6
|
308,5
|
331,7
|
357
|
384,2
|
412,9
|
443
|
474,1
|
506,1
|
|
напольный монтаж
|
229,1
|
238
|
250,3
|
265,7
|
283,9
|
304,8
|
328
|
353,3
|
380,5
|
409,2
|
439,3
|
470,4
|
502,4
|
|
напольный монтаж с рег-ми ножками
|
260
|
268,9
|
281,2
|
296,6
|
314,8
|
335,7
|
358,9
|
384,2
|
411,4
|
440,1
|
470,2
|
501,3
|
533,3
|
|
Тепловая мощность при 90/70/20, Вт
|
1095
|
1315
|
1535
|
1755
|
1974
|
2194
|
2414
|
2634
|
2854
|
3073
|
3293
|
3513
|
3733
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 235 мм
|
|
настенный монтаж
|
538,5
|
571,2
|
603,9
|
636,2
|
667,9
|
698,7
|
728,3
|
756,4
|
782,7
|
806,9
|
828,6
|
847,7
|
863,7
|
|
напольный монтаж
|
534,8
|
567,5
|
600,2
|
632,5
|
664,2
|
695
|
724,6
|
752,7
|
779
|
803,2
|
824,9
|
844
|
860
|
|
напольный монтаж с рег-ми ножками
|
565,7
|
598,4
|
631,1
|
663,4
|
695,1
|
725,9
|
755,5
|
783,6
|
809,9
|
834,1
|
855,8
|
874,9
|
890,9
|
|
Тепловая мощность при 90/70/20, Вт
|
3953
|
4172
|
4392
|
4612
|
4832
|
5052
|
5271
|
5491
|
5711
|
5931
|
6151
|
6370
|
6590
|

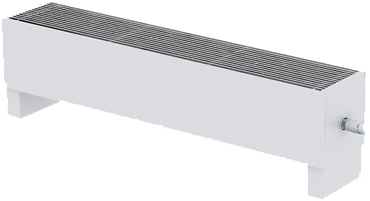

Конвектор глубиной корпуса 235 мм, высотой корпуса 230 мм
Технические данные - Глубина корпуса конвектора, мм 235 - Высота корпуса конвектора, мм 230 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 200 - Высота теплообменника, мм 200 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 235 мм
|
|
настенный монтаж
|
279
|
290,6
|
306,1
|
325,3
|
347,8
|
373,4
|
401,7
|
432,5
|
465,4
|
500,1
|
536,2
|
573,6
|
611,8
|
|
напольный монтаж
|
275,3
|
286,9
|
302,4
|
321,6
|
344,1
|
369,7
|
398
|
428,8
|
461,7
|
496,4
|
532,5
|
569,9
|
608,1
|
|
напольный монтаж с рег-ми ножками
|
306,2
|
317,8
|
333,3
|
352,5
|
375
|
400,6
|
428,9
|
459,7
|
492,6
|
527,3
|
563,4
|
600,8
|
639
|
|
Тепловая мощность при 90/70/20, Вт
|
1095
|
1315
|
1535
|
1755
|
1974
|
2194
|
2414
|
2634
|
2854
|
3073
|
3293
|
3513
|
3733
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 235 мм
|
|
настенный монтаж
|
650,6
|
689,7
|
728,6
|
767,1
|
804,9
|
841,6
|
876,9
|
910,6
|
942,1
|
971,3
|
997,8
|
1021,3
|
1041,4
|
|
напольный монтаж
|
646,9
|
686
|
724,9
|
763,4
|
801,2
|
837,9
|
873,2
|
906,9
|
938,4
|
967,6
|
994,1
|
1017,6
|
1037,7
|
|
напольный монтаж с рег-ми ножками
|
677,8
|
716,9
|
755,8
|
794,3
|
832,1
|
868,8
|
904,1
|
937,8
|
969,3
|
998,5
|
1025
|
1048,5
|
1068,6
|
|
Тепловая мощность при 90/70/20, Вт
|
3953
|
4172
|
4392
|
4612
|
4832
|
5052
|
5271
|
5491
|
5711
|
5931
|
6151
|
6370
|
6590
|

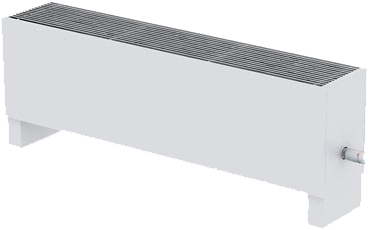

Конвектор глубиной корпуса 235 мм, высотой корпуса 330 мм
Технические данные - Глубина корпуса конвектора, мм 235 - Высота корпуса конвектора, мм 330 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 200 - Высота теплообменника, мм 200 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 235 мм
|
|
настенный монтаж
|
315,4
|
326,4
|
341,7
|
360,9
|
383,8
|
410
|
439,2
|
471
|
505,2
|
541,4
|
579,3
|
618,5
|
658,7
|
|
напольный монтаж
|
311,7
|
322,7
|
338
|
357,2
|
380,1
|
406,3
|
435,5
|
467,3
|
501,5
|
537,7
|
575,6
|
614,8
|
655
|
|
напольный монтаж с рег-ми ножками
|
342,6
|
353,6
|
368,9
|
388,1
|
411
|
437,2
|
466,4
|
498,2
|
532,4
|
568,6
|
606,5
|
645,7
|
685,9
|
|
Тепловая мощность при 90/70/20, Вт
|
1296
|
1552
|
1809
|
2066
|
2322
|
2579
|
2836
|
3092
|
3349
|
3606
|
3862
|
4119
|
4376
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 235 мм
|
|
настенный монтаж
|
699,5
|
740,6
|
781,7
|
822,4
|
862,4
|
901,2
|
938,5
|
974
|
1007,4
|
1038,1
|
1065,9
|
1090,4
|
1111,2
|
|
напольный монтаж
|
695,8
|
736,9
|
778
|
818,7
|
858,7
|
897,5
|
934,8
|
970,3
|
1003,7
|
1034,4
|
1062,2
|
1086,7
|
1107,5
|
|
напольный монтаж с рег-ми ножками
|
726,7
|
767,8
|
808,9
|
849,6
|
889,6
|
928,4
|
965,7
|
1001,2
|
1034,6
|
1065,3
|
1093,1
|
1117,6
|
1138,4
|
|
Тепловая мощность при 90/70/20, Вт
|
4632
|
4889
|
5146
|
5403
|
5659
|
5916
|
6173
|
6429
|
6686
|
6943
|
7199
|
7456
|
7713
|
* Цены— розничные и указаны в Евро. Пересчет в рубли осуществляется по внутреннему курсу компании.
|
