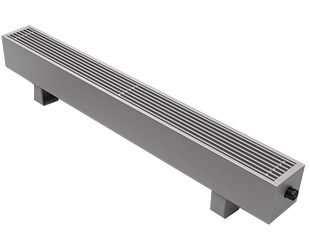

Конвекторы напольного и настенного монтажа Varmann MiniKon Комфорт глубиной корпуса 185 мм
 Описание.
Конвектор Varmann MiniKon - это готовый к напольному, либо настенному монтажу отопительный прибор, идеальный для эксплуатации в местах со сниженными подоконниками, под большими окнами, витринами до пола и т.п. Два дизайна исполнения конвектора: с перфорированной крышкой - серия "Стандарт" и с алюминиевой решеткой - серия "Komfort", широкая гамма типоразмеров позволяют точно подобрать отопительный прибор Varmann MiniKon для любого типа помещения.
Базовый комплект поставки.
• корпус из оцинкованной стали, окрашенный порошковой краской в любой цвет по RAL; • теплообменник, с установленным термостатическим вентилем, с подключением 1/2" “снизу” или без вентиля с подключением “сбоку” 3/4” “евроконус”; • крышка окрашенная в цвет корпуса конвектора для серии “Стандарт”, или линейная решётка из алюминия, окрашенная в цвет корпуса конвектора для серии “Комфорт”; • комплект напольного, регулируемого по высоте, либо настенного крепежа; • никелированный воздухоспускной клапан 3/8”; • паспорт, инструкция по монтажу и эксплуатации.
Эксплуатационные данные.
Напольные/настенные конвекторы для любых систем отопления. Конвектор может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Условия эксплуатации и качество воды должны соответствовать требованиям стандартов и правил монтажа, действующих в данной отрасли. Параметры эксплуатации конвекторов Varmann MiniKon: - рабочее давление теплоносителя не должно превышать 16 бар; - давление гидравлических испытаний конвектора – 25 бар; - максимальная рабочая температура теплоносителя – 130 °С.
Тепловые мощности измерены в соответствии с нормами EAN 442 при температуре окружающего воздуха 20 °C и температуре теплоносителя PWW 75/65. Стоимость указана для конвектора, окрашенного в белый цвет по RAL9016. Наценка на любой другой цвет + 15% к указанной стоимости. Консоли напольного и настенного монтажа и встроенный вентиль включены в стоимость конвектора.

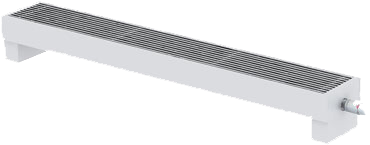

Конвектор глубиной корпуса 185 мм, высотой корпуса 80 мм
Технические данные - Глубина корпуса конвектора, мм 185 - Высота корпуса конвектора, мм 80 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 150 - Высота теплообменника, мм 50 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 185 мм
|
|
настенный монтаж
|
153,7
|
157,5
|
162,7
|
169,2
|
177,2
|
186,6
|
197,5
|
209,9
|
223,6
|
238,6
|
254,9
|
272,2
|
290,4
|
|
напольный монтаж
|
150
|
153,8
|
159
|
165,5
|
173,5
|
182,9
|
193,8
|
206,2
|
219,9
|
234,9
|
251,2
|
268,5
|
286,7
|
|
напольный монтаж с рег-ми ножками
|
180,9
|
184,7
|
189,9
|
196,4
|
204,4
|
213,8
|
224,7
|
237,1
|
250,8
|
265,8
|
282,1
|
299,4
|
317,6
|
|
Тепловая мощность при 90/70/20, Вт
|
471
|
563
|
654
|
745
|
836
|
927
|
1019
|
1110
|
1201
|
1292
|
1383
|
1475
|
1566
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 185 мм
|
|
настенный монтаж
|
309,4
|
328,9
|
348,8
|
368,8
|
388,6
|
407,9
|
426,4
|
443,8
|
459,6
|
473,6
|
485,3
|
494,2
|
499,9
|
|
напольный монтаж
|
305,7
|
325,2
|
345,1
|
365,1
|
384,9
|
404,2
|
422,7
|
440,1
|
455,9
|
469,9
|
481,6
|
490,5
|
496,2
|
|
напольный монтаж с рег-ми ножками
|
336,6
|
356,1
|
376
|
396
|
415,8
|
435,1
|
453,6
|
471
|
486,8
|
500,8
|
512,5
|
521,4
|
527,1
|
|
Тепловая мощность при 90/70/20, Вт
|
1657
|
1748
|
1839
|
1931
|
2022
|
2113
|
2204
|
2295
|
2387
|
2478
|
2569
|
2660
|
2751
|

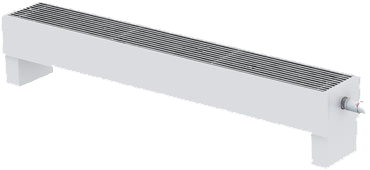

Конвектор глубиной корпуса 185 мм, высотой корпуса 130 мм
Технические данные - Глубина корпуса конвектора, мм 185 - Высота корпуса конвектора, мм 130 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 150 - Высота теплообменника, мм 100 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 185 мм
|
|
настенный монтаж
|
176,1
|
182,5
|
190,1
|
199
|
209,4
|
221,2
|
234,7
|
249,8
|
266,5
|
284,7
|
304,4
|
325,5
|
347,7
|
|
напольный монтаж
|
172,4
|
178,8
|
186,4
|
195,3
|
205,7
|
217,5
|
231
|
246,1
|
262,8
|
281
|
300,7
|
321,8
|
344
|
|
напольный монтаж с рег-ми ножками
|
203,3
|
209,7
|
217,3
|
226,2
|
236,6
|
248,4
|
261,9
|
277
|
293,7
|
311,9
|
331,6
|
352,7
|
374,9
|
|
Тепловая мощность при 90/70/20, Вт
|
557
|
668
|
779
|
891
|
1002
|
1113
|
1224
|
1335
|
1447
|
1558
|
1669
|
1780
|
1891
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 185 мм
|
|
настенный монтаж
|
370,9
|
394,9
|
419,2
|
443,8
|
468,1
|
491,9
|
514,6
|
535,8
|
555,1
|
571,8
|
585,4
|
595,4
|
600,9
|
|
напольный монтаж
|
367,2
|
391,2
|
415,5
|
440,1
|
464,4
|
488,2
|
510,9
|
532,1
|
551,4
|
568,1
|
581,7
|
591,7
|
597,2
|
|
напольный монтаж с рег-ми ножками
|
398,1
|
422,1
|
446,4
|
471
|
495,3
|
519,1
|
541,8
|
563
|
582,3
|
599
|
612,6
|
622,6
|
628,1
|
|
Тепловая мощность при 90/70/20, Вт
|
2003
|
2114
|
2225
|
2336
|
2447
|
2559
|
2670
|
2781
|
2892
|
3003
|
3115
|
3226
|
3337
|
Конвектор глубиной корпуса 185 мм, высотой корпуса 180 мм
Технические данные - Глубина корпуса конвектора, мм 185 - Высота корпуса конвектора, мм 180 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 150 - Высота теплообменника, мм 100 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 185 мм
|
|
настенный монтаж
|
212,9
|
222,4
|
233
|
245
|
258,6
|
273,8
|
290,8
|
309,6
|
330,3
|
352,7
|
376,9
|
402,6
|
429,7
|
|
напольный монтаж
|
209,2
|
218,7
|
229,3
|
241,3
|
254,9
|
270,1
|
287,1
|
305,9
|
326,6
|
349
|
373,2
|
398,9
|
426
|
|
напольный монтаж с рег-ми ножками
|
240,1
|
249,6
|
260,2
|
272,2
|
285,8
|
301
|
318
|
336,8
|
357,5
|
379,9
|
404,1
|
429,8
|
456,9
|
|
Тепловая мощность при 90/70/20, Вт
|
856
|
1027
|
1199
|
1370
|
1541
|
1713
|
1884
|
2055
|
2227
|
2398
|
2569
|
2741
|
2912
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 185 мм
|
|
настенный монтаж
|
457,9
|
487
|
516,7
|
546,5
|
576,1
|
605,1
|
632,9
|
658,9
|
682,6
|
703,4
|
720,5
|
733,2
|
740,8
|
|
напольный монтаж
|
454,2
|
483,3
|
513
|
542,8
|
572,4
|
601,4
|
629,2
|
655,2
|
678,9
|
699,7
|
716,8
|
729,5
|
737,1
|
|
напольный монтаж с рег-ми ножками
|
485,1
|
514,2
|
543,9
|
573,7
|
603,3
|
632,3
|
660,1
|
686,1
|
709,8
|
730,6
|
747,7
|
760,4
|
768
|
|
Тепловая мощность при 90/70/20, Вт
|
3083
|
3255
|
3426
|
3597
|
3769
|
3940
|
4111
|
4283
|
4454
|
4625
|
4797
|
4968
|
5139
|

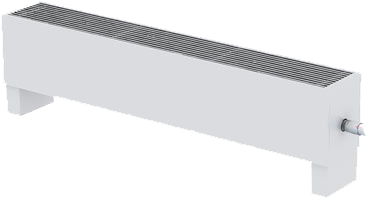

Конвектор глубиной корпуса 185 мм, высотой корпуса 230 мм
Технические данные - Глубина корпуса конвектора, мм 185 - Высота корпуса конвектора, мм 230 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 150 - Высота теплообменника, мм 200 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 185 мм
|
|
настенный монтаж
|
264,7
|
278
|
292,4
|
308,4
|
326,1
|
345,8
|
367,6
|
391,5
|
417,6
|
445,9
|
476,2
|
508,4
|
542,3
|
|
напольный монтаж
|
261
|
274,3
|
288,7
|
304,7
|
322,4
|
342,1
|
363,9
|
387,8
|
413,9
|
442,2
|
472,5
|
504,7
|
538,6
|
|
напольный монтаж с рег-ми ножками
|
291,9
|
305,2
|
319,6
|
335,6
|
353,3
|
373
|
394,8
|
418,7
|
444,8
|
473,1
|
503,4
|
535,6
|
569,5
|
|
Тепловая мощность при 90/70/20, Вт
|
856
|
1027
|
1199
|
1370
|
1541
|
1713
|
1884
|
2055
|
2227
|
2398
|
2569
|
2741
|
2912
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 185 мм
|
|
настенный монтаж
|
577,5
|
613,9
|
650,9
|
688,2
|
725,3
|
761,5
|
796,4
|
829,1
|
859
|
885,3
|
907,1
|
923,5
|
933,7
|
|
напольный монтаж
|
573,8
|
610,2
|
647,2
|
684,5
|
721,6
|
757,8
|
792,7
|
825,4
|
855,3
|
881,6
|
903,4
|
919,8
|
930
|
|
напольный монтаж с рег-ми ножками
|
604,7
|
641,1
|
678,1
|
715,4
|
752,5
|
788,7
|
823,6
|
856,3
|
886,2
|
912,5
|
934,3
|
950,7
|
960,9
|
|
Тепловая мощность при 90/70/20, Вт
|
3083
|
3255
|
3426
|
3597
|
3769
|
3940
|
4111
|
4283
|
4454
|
4625
|
4797
|
4968
|
5139
|
Конвектор глубиной корпуса 185 мм, высотой корпуса 330 мм
Технические данные - Глубина корпуса конвектора, мм 185 - Высота корпуса конвектора, мм 330 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 150 - Высота теплообменника, мм 200 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 185 мм
|
|
настенный монтаж
|
302,3
|
315,2
|
329,5
|
345,5
|
363,6
|
383,9
|
406,5
|
431,5
|
458,8
|
488,5
|
520,4
|
554,4
|
590,1
|
|
напольный монтаж
|
298,6
|
311,5
|
325,8
|
341,8
|
359,9
|
380,2
|
402,8
|
427,8
|
455,1
|
484,8
|
516,7
|
550,7
|
586,4
|
|
напольный монтаж с рег-ми ножками
|
329,5
|
342,4
|
356,7
|
372,7
|
390,8
|
411,1
|
433,7
|
458,7
|
486
|
515,7
|
547,6
|
581,6
|
617,3
|
|
Тепловая мощность при 90/70/20, Вт
|
973
|
1173
|
1373
|
1572
|
1772
|
1972
|
2171
|
2371
|
2571
|
2770
|
2970
|
3170
|
3369
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 185 мм
|
|
настенный монтаж
|
627,4
|
665,8
|
705
|
744,4
|
783,5
|
821,8
|
858,6
|
893,1
|
924,6
|
952,3
|
975,3
|
992,6
|
1003,2
|
|
напольный монтаж
|
623,7
|
662,1
|
701,3
|
740,7
|
779,8
|
818,1
|
854,9
|
889,4
|
920,9
|
948,6
|
971,6
|
988,9
|
999,5
|
|
напольный монтаж с рег-ми ножками
|
654,6
|
693
|
732,2
|
771,6
|
810,7
|
849
|
885,8
|
920,3
|
951,8
|
979,5
|
1002,5
|
1019,8
|
1030,4
|
|
Тепловая мощность при 90/70/20, Вт
|
3569
|
3769
|
3968
|
4168
|
4368
|
4567
|
4767
|
4967
|
5166
|
5366
|
5566
|
5765
|
5965
|
* Цены— розничные и указаны в Евро. Пересчет в рубли осуществляется по внутреннему курсу компании.
|
