Конвекторы напольного и настенного монтажа Varmann MiniKon Комфорт глубиной корпуса 135 мм

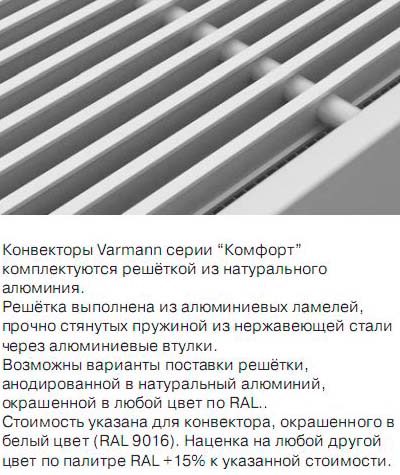

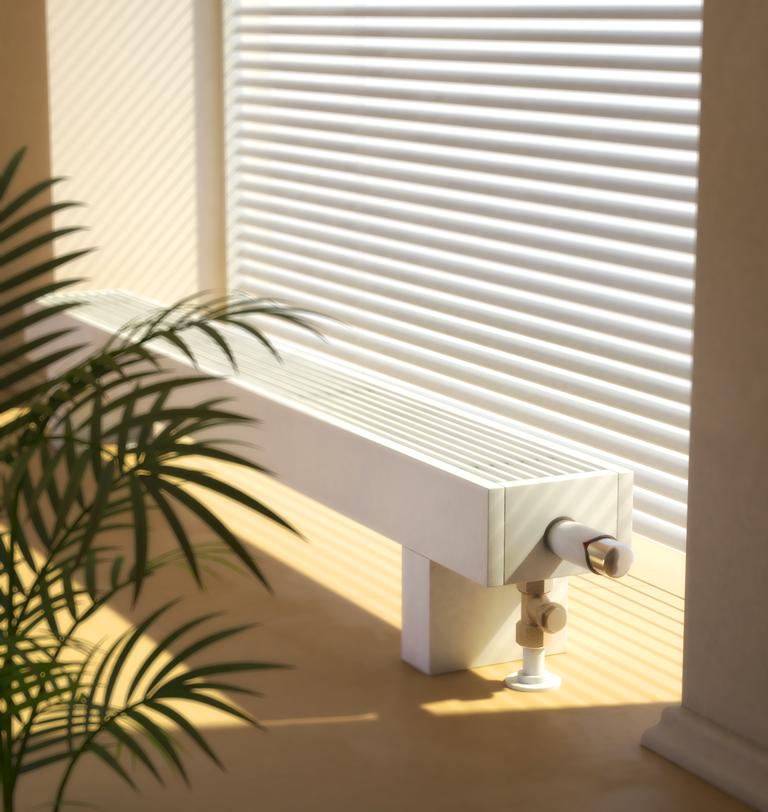

 Описание. Конвектор Varmann MiniKon - это готовый к напольному, либо настенному монтажу отопительный прибор, идеальный для эксплуатации в местах со сниженными подоконниками, под большими окнами, витринами до пола и т.п. Два дизайна исполнения конвектора: с перфорированной крышкой - серия "Стандарт" и с алюминиевой решеткой - серия "Komfort", широкая гамма типоразмеров позволяют точно подобрать отопительный прибор Varmann MiniKon для любого типа помещения.
Базовый комплект поставки. • корпус из оцинкованной стали, окрашенный порошковой краской в любой цвет по RAL; • теплообменник, с установленным термостатическим вентилем, с подключением 1/2" “снизу” или без вентиля с подключением “сбоку” 3/4” “евроконус”; • крышка окрашенная в цвет корпуса конвектора для серии “Стандарт”, или линейная решётка из алюминия, окрашенная в цвет корпуса конвектора для серии “Комфорт”; • комплект напольного, регулируемого по высоте, либо настенного крепежа; • никелированный воздухоспускной клапан 3/8”; • паспорт, инструкция по монтажу и эксплуатации.
Эксплуатационные данные.
Напольные/настенные конвекторы для любых систем отопления. Конвектор может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Условия эксплуатации и качество воды должны соответствовать требованиям стандартов и правил монтажа, действующих в данной отрасли. Параметры эксплуатации конвекторов Varmann MiniKon: - рабочее давление теплоносителя не должно превышать 16 бар; - давление гидравлических испытаний конвектора – 25 бар; - максимальная рабочая температура теплоносителя – 130 °С.
Тепловые мощности измерены в соответствии с нормами EAN 442 при температуре окружающего воздуха 20 °C и температуре теплоносителя PWW 75/65. Стоимость указана для конвектора, окрашенного в белый цвет по RAL9016. Наценка на любой другой цвет + 15% к указанной стоимости. Консоли напольного и настенного монтажа и встроенный вентиль включены в стоимость конвектора.

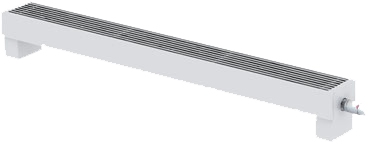

Конвектор глубиной корпуса 135 мм, высотой корпуса 80 мм
Технические данные - Глубина корпуса конвектора, мм 135 - Высота корпуса конвектора, мм 80 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 100 - Высота теплообменника, мм 50 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 135 мм
|
|
настенный монтаж
|
111,5
|
120,8
|
130,3
|
140,1
|
150,1
|
160,4
|
170,9
|
181,7
|
192,7
|
204
|
215,5
|
227,3
|
239,3
|
|
напольный монтаж
|
107,8
|
117,1
|
126,6
|
136,4
|
146,4
|
156,7
|
167,2
|
178
|
189
|
200,3
|
211,8
|
223,6
|
235,6
|
|
напольный монтаж с рег-ми ножками
|
138,7
|
148
|
157,5
|
167,3
|
177,3
|
187,6
|
198,1
|
208,9
|
219,9
|
231,2
|
242,7
|
254,5
|
266,5
|
|
Тепловая мощность при 90/70/20, Вт
|
310
|
366
|
422
|
477
|
533
|
589
|
645
|
700
|
756
|
812
|
867
|
923
|
979
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 135 мм
|
|
настенный монтаж
|
251,6
|
264,1
|
276,8
|
289,8
|
303,1
|
316,5
|
330,3
|
344,3
|
358,5
|
373
|
387,7
|
402,7
|
417,9
|
|
напольный монтаж
|
247,9
|
260,4
|
273,1
|
286,1
|
299,4
|
312,8
|
326,6
|
340,6
|
354,8
|
369,3
|
384
|
399
|
414,2
|
|
напольный монтаж с рег-ми ножками
|
278,8
|
291,3
|
304
|
317
|
330,3
|
343,7
|
357,5
|
371,5
|
385,7
|
400,2
|
414,9
|
429,9
|
445,1
|
|
Тепловая мощность при 90/70/20, Вт
|
1034
|
1090
|
1146
|
1201
|
1257
|
1313
|
1369
|
1424
|
1480
|
1536
|
1591
|
1647
|
1703
|

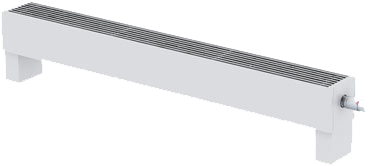

Конвектор глубиной корпуса 135 мм, высотой корпуса 130 мм
Технические данные - Глубина корпуса конвектора, мм 135 - Высота корпуса конвектора, мм 130 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 100 - Высота теплообменника, мм 100 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 135 мм
|
|
настенный монтаж
|
150,9
|
154,7
|
160
|
166,7
|
174,6
|
183,8
|
194,1
|
205,6
|
218,1
|
231,6
|
246
|
261,2
|
277,2
|
|
напольный монтаж
|
147,2
|
151
|
156,3
|
163
|
170,9
|
180,1
|
190,4
|
201,9
|
214,4
|
227,9
|
242,3
|
257,5
|
273,5
|
|
напольный монтаж с рег-ми ножками
|
178,1
|
181,9
|
187,2
|
193,9
|
201,8
|
211
|
221,3
|
232,8
|
245,3
|
258,8
|
273,2
|
288,4
|
304,4
|
|
Тепловая мощность при 90/70/20, Вт
|
340
|
406
|
472
|
538
|
604
|
670
|
736
|
802
|
868
|
934
|
1000
|
1067
|
1133
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 135 мм
|
|
настенный монтаж
|
294
|
311,4
|
329,4
|
347,9
|
366,9
|
386,3
|
406
|
425,9
|
446,1
|
466,4
|
486,8
|
507,3
|
527,6
|
|
напольный монтаж
|
290,3
|
307,7
|
325,7
|
344,2
|
363,2
|
382,6
|
402,3
|
422,2
|
442,4
|
462,7
|
483,1
|
503,6
|
523,9
|
|
напольный монтаж с рег-ми ножками
|
321,2
|
338,6
|
356,6
|
375,1
|
394,1
|
413,5
|
433,2
|
453,1
|
473,3
|
493,6
|
514
|
534,5
|
554,8
|
|
Тепловая мощность при 90/70/20, Вт
|
1199
|
1265
|
1331
|
1397
|
1463
|
1529
|
1595
|
1661
|
1727
|
1794
|
1860
|
1926
|
1992
|
Конвектор глубиной корпуса 135 мм, высотой корпуса 180 мм
Технические данные - Глубина корпуса конвектора, мм 135 - Высота корпуса конвектора, мм 180 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 100 - Высота теплообменника, мм 100 - Тип подключения теплоносителя 1/2" (проходное снизу)
|
Монтажное исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 135 мм
|
|
настенный монтаж
|
193,2
|
197
|
203
|
211,2
|
221,3
|
233,2
|
246,8
|
261,9
|
278,3
|
296
|
314,7
|
334,4
|
354,8
|
|
напольный монтаж
|
189,5
|
193,3
|
199,3
|
207,5
|
217,6
|
229,5
|
243,1
|
258,2
|
274,6
|
292,3
|
311
|
330,7
|
351,1
|
|
напольный монтаж с рег-ми ножками
|
220,4
|
224,2
|
230,2
|
238,4
|
248,5
|
260,4
|
274
|
289,1
|
305,5
|
323,2
|
341,9
|
361,6
|
382
|
|
Тепловая мощность при 90/70/20, Вт
|
635
|
765
|
896
|
1026
|
1157
|
1287
|
1417
|
1548
|
1678
|
1808
|
1939
|
2069
|
2199
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 135 мм
|
|
настенный монтаж
|
375,8
|
397,4
|
419,2
|
441,3
|
463,4
|
485,4
|
507,1
|
528,4
|
549,2
|
569,2
|
588,4
|
606,6
|
623,7
|
|
напольный монтаж
|
372,1
|
393,7
|
415,5
|
437,6
|
459,7
|
481,7
|
503,4
|
524,7
|
545,5
|
565,5
|
584,7
|
602,9
|
620
|
|
напольный монтаж с рег-ми ножками
|
403
|
424,6
|
446,4
|
468,5
|
490,6
|
512,6
|
534,3
|
555,6
|
576,4
|
596,4
|
615,6
|
633,8
|
650,9
|
|
Тепловая мощность при 90/70/20, Вт
|
2330
|
2460
|
2591
|
2721
|
2851
|
2982
|
3112
|
3242
|
3373
|
3503
|
3634
|
3764
|
3894
|

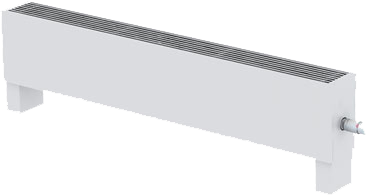

Конвектор глубиной корпуса 135 мм, высотой корпуса 230 мм
Технические данные - Глубина корпуса конвектора, мм 135 - Высота корпуса конвектора, мм 230 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 100 - Высота теплообменника, мм 200 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 135 мм
|
|
настенный монтаж
|
234,7
|
238,4
|
245,2
|
254,8
|
267
|
281,6
|
298,3
|
317
|
337,3
|
359
|
382
|
406
|
430,7
|
|
напольный монтаж
|
231
|
234,7
|
241,5
|
251,1
|
263,3
|
277,9
|
294,6
|
313,3
|
333,6
|
355,3
|
378,3
|
402,3
|
427
|
|
напольный монтаж с рег-ми ножками
|
261,9
|
265,6
|
272,4
|
282
|
294,2
|
308,8
|
325,5
|
344,2
|
364,5
|
386,2
|
409,2
|
433,2
|
457,9
|
|
Тепловая мощность при 90/70/20, Вт
|
635
|
765
|
896
|
1026
|
1157
|
1287
|
1417
|
1548
|
1678
|
1808
|
1939
|
2069
|
2199
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 135 мм
|
|
настенный монтаж
|
456
|
481,6
|
507,2
|
532,7
|
557,8
|
582,3
|
605,9
|
628,4
|
649,7
|
669,4
|
687,3
|
703,3
|
717
|
|
напольный монтаж
|
452,3
|
477,9
|
503,5
|
529
|
554,1
|
578,6
|
602,2
|
624,7
|
646
|
665,7
|
683,6
|
699,6
|
713,3
|
|
напольный монтаж с рег-ми ножками
|
483,2
|
508,8
|
534,4
|
559,9
|
585
|
609,5
|
633,1
|
655,6
|
676,9
|
696,6
|
714,5
|
730,5
|
744,2
|
|
Тепловая мощность при 90/70/20, Вт
|
2330
|
2460
|
2591
|
2721
|
2851
|
2982
|
3112
|
3242
|
3373
|
3503
|
3634
|
3764
|
3894
|

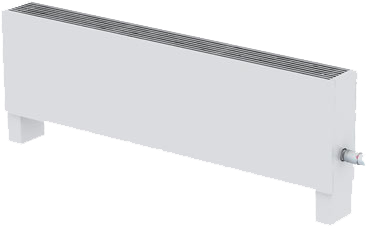

Конвектор глубиной корпуса 135 мм, высотой корпуса 330 мм
Технические данные - Глубина корпуса конвектора, мм 135 - Высота корпуса конвектора, мм 330 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 100 - Высота теплообменника, мм 200 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 135 мм
|
|
настенный монтаж
|
258,4
|
261,4
|
267,8
|
277,4
|
289,8
|
305
|
322,5
|
342,2
|
363,7
|
386,9
|
411,5
|
437,2
|
463,7
|
|
напольный монтаж
|
254,7
|
257,7
|
264,1
|
273,7
|
286,1
|
301,3
|
318,8
|
338,5
|
360
|
383,2
|
407,8
|
433,5
|
460
|
|
напольный монтаж с рег-ми ножками
|
285,6
|
288,6
|
295
|
304,6
|
317
|
332,2
|
349,7
|
369,4
|
390,9
|
414,1
|
438,7
|
464,4
|
490,9
|
|
Тепловая мощность при 90/70/20, Вт
|
720
|
864
|
1008
|
1151
|
1295
|
1439
|
1582
|
1726
|
1870
|
2013
|
2157
|
2301
|
2444
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 135 мм
|
|
настенный монтаж
|
490,9
|
518,4
|
546
|
573,4
|
600,4
|
626,8
|
652,2
|
676,4
|
699,2
|
720,3
|
739,5
|
756,4
|
770,9
|
|
напольный монтаж
|
487,2
|
514,7
|
542,3
|
569,7
|
596,7
|
623,1
|
648,5
|
672,7
|
695,5
|
716,6
|
735,8
|
752,7
|
767,2
|
|
напольный монтаж с рег-ми ножками
|
518,1
|
545,6
|
573,2
|
600,6
|
627,6
|
654
|
679,4
|
703,6
|
726,4
|
747,5
|
766,7
|
783,6
|
798,1
|
|
Тепловая мощность при 90/70/20, Вт
|
2588
|
2732
|
2875
|
3019
|
3163
|
3306
|
3450
|
3594
|
3738
|
3881
|
4025
|
4169
|
4312
|
* Цены— розничные и указаны в Евро. Пересчет в рубли осуществляется по внутреннему курсу компании.
|
