Конвекторы напольного и настенного монтажа Varmann MiniKon Комфорт глубиной корпуса 85 мм
 Описание.

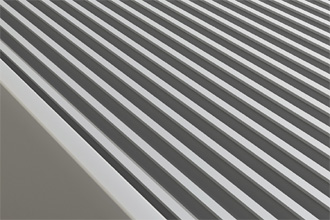

Конвектор Varmann MiniKon - это готовый к напольному, либо настенному монтажу отопительный прибор, идеальный для эксплуатации в местах со сниженными подоконниками, под большими окнами, витринами до пола и т.п. Два дизайна исполнения конвектора: с перфорированной крышкой - серия "Стандарт" и с алюминиевой решеткой - серия "Komfort", широкая гамма типоразмеров позволяют точно подобрать отопительный прибор Varmann MiniKon для любого типа помещения.
Базовый комплект поставки.
• корпус из оцинкованной стали, окрашенный порошковой краской в любой цвет по RAL; • теплообменник, с установленным термостатическим вентилем, с подключением 1/2" “снизу” или без вентиля с подключением “сбоку” 3/4” “евроконус”; • крышка окрашенная в цвет корпуса конвектора для серии “Стандарт”, или линейная решётка из алюминия, окрашенная в цвет корпуса конвектора для серии “Комфорт”; • комплект напольного, регулируемого по высоте, либо настенного крепежа; • никелированный воздухоспускной клапан 3/8”; • паспорт, инструкция по монтажу и эксплуатации.
Эксплуатационные данные.
Напольные/настенные конвекторы для любых систем отопления. Конвектор может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Условия эксплуатации и качество воды должны соответствовать требованиям стандартов и правил монтажа, действующих в данной отрасли. Параметры эксплуатации конвекторов Varmann MiniKon: - рабочее давление теплоносителя не должно превышать 16 бар; - давление гидравлических испытаний конвектора – 25 бар; - максимальная рабочая температура теплоносителя – 130 °С.
Тепловые мощности измерены в соответствии с нормами EAN 442 при температуре окружающего воздуха 20 °C и температуре теплоносителя PWW 75/65. Стоимость указана для конвектора, окрашенного в белый цвет по RAL9016. Наценка на любой другой цвет + 15% к указанной стоимости. Консоли напольного и настенного монтажа и встроенный вентиль включены в стоимость конвектора.

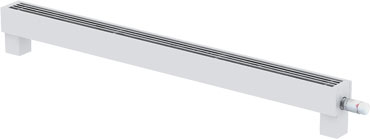

Конвектор глубиной корпуса 85 мм, высотой корпуса 80 ммТехнические данные - Глубина корпуса конвектора, мм 85 - Высота корпуса конвектора, мм 80 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 50 - Высота теплообменника, мм 50 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 85 мм
|
|
настенный монтаж
|
86,4
|
94,6
|
103,1
|
111,8
|
120,8
|
130
|
139,4
|
149,1
|
159
|
169,2
|
179,6
|
190,2
|
201,1
|
|
напольный монтаж
|
82,7
|
90,9
|
99,4
|
108,1
|
117,1
|
126,3
|
135,7
|
145,4
|
155,3
|
165,5
|
175,9
|
186,5
|
197,4
|
|
напольный монтаж с рег-ми ножками
|
113,6
|
121,8
|
130,3
|
139
|
148
|
157,2
|
166,6
|
176,3
|
186,2
|
196,4
|
206,8
|
217,4
|
228,3
|
|
Тепловая мощность при 90/70/20, Вт
|
178
|
216
|
254
|
292
|
329
|
367
|
405
|
443
|
481
|
519
|
557
|
595
|
633
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 85 мм
|
|
настенный монтаж
|
212,2
|
223,6
|
235,2
|
247,1
|
259,2
|
271,5
|
284,1
|
297
|
310
|
323,3
|
336,9
|
350,7
|
364,7
|
|
напольный монтаж
|
208,5
|
219,9
|
231,5
|
243,4
|
255,5
|
267,8
|
280,4
|
293,3
|
306,3
|
319,6
|
333,2
|
347
|
361
|
|
напольный монтаж с рег-ми ножками
|
239,4
|
250,8
|
262,4
|
274,3
|
286,4
|
298,7
|
311,3
|
324,2
|
337,2
|
350,5
|
364,1
|
377,9
|
391,9
|
|
Тепловая мощность при 90/70/20, Вт
|
671
|
709
|
747
|
785
|
823
|
860
|
898
|
936
|
974
|
1012
|
1050
|
1088
|
1126
|

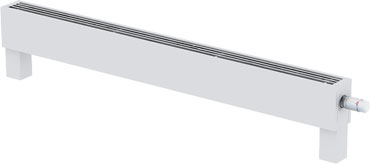

Конвектор глубиной корпуса 85 мм, высотой корпуса 130 мм
Технические данные - Глубина корпуса конвектора, мм 85 - Высота корпуса конвектора, мм 130 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 50 - Высота теплообменника, мм 100 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 85 мм
|
|
настенный монтаж
|
108,2
|
116,4
|
124,9
|
133,6
|
142,5
|
151,7
|
161,2
|
170,8
|
180,8
|
190,9
|
201,3
|
212
|
222,9
|
|
напольный монтаж
|
104,5
|
112,7
|
121,2
|
129,9
|
138,8
|
148
|
157,5
|
167,1
|
177,1
|
187,2
|
197,6
|
208,3
|
219,2
|
|
напольный монтаж с рег-ми ножками
|
135,4
|
143,6
|
152,1
|
160,8
|
169,7
|
178,9
|
188,4
|
198
|
208
|
218,1
|
228,5
|
239,2
|
250,1
|
|
Тепловая мощность при 90/70/20, Вт
|
206
|
249
|
292
|
336
|
379
|
422
|
465
|
508
|
552
|
595
|
638
|
681
|
724
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 85 мм
|
|
настенный монтаж
|
234
|
245,4
|
257
|
268,8
|
281
|
293,3
|
305,9
|
318,7
|
331,8
|
345,1
|
358,6
|
372,4
|
386,5
|
|
напольный монтаж
|
230,3
|
241,7
|
253,3
|
265,1
|
277,3
|
289,6
|
302,2
|
315
|
328,1
|
341,4
|
354,9
|
368,7
|
382,8
|
|
напольный монтаж с рег-ми ножками
|
261,2
|
272,6
|
284,2
|
296
|
308,2
|
320,5
|
333,1
|
345,9
|
359
|
372,3
|
385,8
|
399,6
|
413,7
|
|
Тепловая мощность при 90/70/20, Вт
|
768
|
811
|
854
|
897
|
941
|
984
|
1027
|
1070
|
1113
|
1157
|
1200
|
1243
|
1286
|
Конвектор глубиной корпуса 85 мм, высотой корпуса 180 мм
Технические данные - Глубина корпуса конвектора, мм 85 - Высота корпуса конвектора, мм 180 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 50 - Высота теплообменника, мм 100 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 85 мм
|
|
настенный монтаж
|
143,3
|
155,2
|
167,5
|
180,2
|
193,2
|
206,6
|
220,4
|
234,5
|
249
|
263,9
|
279,2
|
294,8
|
310,8
|
|
напольный монтаж
|
139,6
|
151,5
|
163,8
|
176,5
|
189,5
|
202,9
|
216,7
|
230,8
|
245,3
|
260,2
|
275,5
|
291,1
|
307,1
|
|
напольный монтаж с рег-ми ножками
|
170,5
|
182,4
|
194,7
|
207,4
|
220,4
|
233,8
|
247,6
|
261,7
|
276,2
|
291,1
|
306,4
|
322
|
338
|
|
Тепловая мощность при 90/70/20, Вт
|
352
|
420
|
488
|
556
|
624
|
692
|
760
|
828
|
896
|
965
|
1033
|
1101
|
1169
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 85 мм
|
|
настенный монтаж
|
327,2
|
343,9
|
361
|
378,5
|
396,3
|
414,6
|
433,2
|
452,1
|
471,4
|
491,2
|
511,2
|
531,7
|
552,5
|
|
напольный монтаж
|
323,5
|
340,2
|
357,3
|
374,8
|
392,6
|
410,9
|
429,5
|
448,4
|
467,7
|
487,5
|
507,5
|
528
|
548,8
|
|
напольный монтаж с рег-ми ножками
|
354,4
|
371,1
|
388,2
|
405,7
|
423,5
|
441,8
|
460,4
|
479,3
|
498,6
|
518,4
|
538,4
|
558,9
|
579,7
|
|
Тепловая мощность при 90/70/20, Вт
|
1237
|
1305
|
1373
|
1441
|
1509
|
1577
|
1645
|
1713
|
1781
|
1849
|
1917
|
1986
|
2054
|

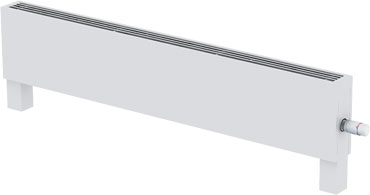

Конвектор глубиной корпуса 85 мм, высотой корпуса 230 мм
Технические данные - Глубина корпуса конвектора, мм 85 - Высота корпуса конвектора, мм 230 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 50 - Высота теплообменника, мм 200 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 85 мм
|
|
настенный монтаж
|
172,6
|
187,7
|
203,3
|
219,4
|
236
|
253,1
|
270,6
|
288,6
|
307,2
|
326,2
|
345,7
|
365,6
|
386,1
|
|
напольный монтаж
|
168,9
|
184
|
199,6
|
215,7
|
232,3
|
249,4
|
266,9
|
284,9
|
303,5
|
322,5
|
342
|
361,9
|
382,4
|
|
напольный монтаж с рег-ми ножками
|
199,8
|
214,9
|
230,5
|
246,6
|
263,2
|
280,3
|
297,8
|
315,8
|
334,4
|
353,4
|
372,9
|
392,8
|
413,3
|
|
Тепловая мощность при 90/70/20, Вт
|
352
|
420
|
488
|
556
|
624
|
692
|
760
|
828
|
896
|
965
|
1033
|
1101
|
1169
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 85 мм
|
|
настенный монтаж
|
407
|
428,5
|
450,4
|
472,8
|
495,7
|
519
|
542,9
|
567,2
|
592
|
617,3
|
643,1
|
669,4
|
696,2
|
|
напольный монтаж
|
403,3
|
424,8
|
446,7
|
469,1
|
492
|
515,3
|
539,2
|
563,5
|
588,3
|
613,6
|
639,4
|
665,7
|
692,5
|
|
напольный монтаж с рег-ми ножками
|
434,2
|
455,7
|
477,6
|
500
|
522,9
|
546,2
|
570,1
|
594,4
|
619,2
|
644,5
|
670,3
|
696,6
|
723,4
|
|
Тепловая мощность при 90/70/20, Вт
|
1237
|
1305
|
1373
|
1441
|
1509
|
1577
|
1645
|
1713
|
1781
|
1849
|
1917
|
1986
|
2054
|

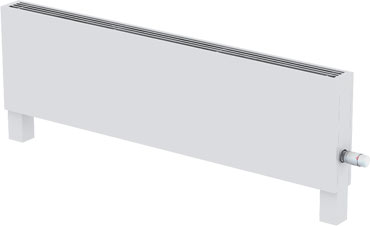

Конвектор глубиной корпуса 85 мм, высотой корпуса 330 ммТехнические данные - Глубина корпуса конвектора, мм 85 - Высота корпуса конвектора, мм 330 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 50 - Высота теплообменника, мм 200 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 85 мм
|
|
настенный монтаж
|
196,4
|
211,4
|
226,9
|
243
|
259,4
|
276,4
|
293,9
|
311,9
|
330,3
|
349,2
|
368,6
|
388,5
|
408,9
|
|
напольный монтаж
|
192,7
|
207,7
|
223,2
|
239,3
|
255,7
|
272,7
|
290,2
|
308,2
|
326,6
|
345,5
|
364,9
|
384,8
|
405,2
|
|
напольный монтаж с рег-ми ножками
|
223,6
|
238,6
|
254,1
|
270,2
|
286,6
|
303,6
|
321,1
|
339,1
|
357,5
|
376,4
|
395,8
|
415,7
|
436,1
|
|
Тепловая мощность при 90/70/20, Вт
|
400
|
484
|
568
|
652
|
736
|
820
|
905
|
989
|
1073
|
1157
|
1241
|
1325
|
1409
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 85 мм
|
|
настенный монтаж
|
429,7
|
451,1
|
472,9
|
495,2
|
518
|
541,3
|
565,1
|
589,3
|
614,1
|
639,3
|
665
|
691,2
|
717,9
|
|
напольный монтаж
|
426
|
447,4
|
469,2
|
491,5
|
514,3
|
537,6
|
561,4
|
585,6
|
610,4
|
635,6
|
661,3
|
687,5
|
714,2
|
|
напольный монтаж с рег-ми ножками
|
456,9
|
478,3
|
500,1
|
522,4
|
545,2
|
568,5
|
592,3
|
616,5
|
641,3
|
666,5
|
692,2
|
718,4
|
745,1
|
|
Тепловая мощность при 90/70/20, Вт
|
1493
|
1577
|
1661
|
1745
|
1829
|
1913
|
1997
|
2081
|
2165
|
2249
|
2333
|
2417
|
2501
|
* Цены— розничные и указаны в Евро. Пересчет в рубли осуществляется по внутреннему курсу компании.
|
