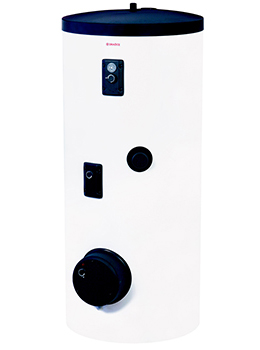

Описание:Исполнение BP (боковой фланец)
Новейшая серия напольных эмалированных водонагревателей косвенного нагрева объёмом 100–300 литров с эмалированным резервуаром и мощными одним либо двумя (от 200 литров) теплообменниками для нагрева ГТВ из внешнего источника или комбинации источников. При подключении обоих теплообменников можно получить источник для нагрева ГТВ суммарной мощностью до 57 kW. Водонагреватель оборудован регулятором температуры ГТВ (термостат для управления трёхходовым клапаном или циркуляционным насосом) с электропитанием 230 V/50 Hz, и с объёмом до 200 литров – предохранительным клапаном и выводом для циркуляции.
В нижней части водонагревателя находится смотровой фланцевый люк для чистки внутренней поверхности резервуара и для монтажа, если это необходимо, вспомогательного электрического нагревательного элемента серии TPK из каталога дополнительного оборудования. При применении водонагревателей в системах с солнечными батареями, водонагреватели объёмом от 200 литров оборудованы патрубком 6/4" для электронагревательного элемента TJ, размещённым над солнечным теплообменником (см. каталог дополнительного оборудования).
Основная функция
Круглогодичная эксплуатация совместно с газовым котлом, с первоочередным подключением к нагреву ГТВ. Для типа ОКС х NTRR можно комбинировать газовый котёл с альтернативным источником нагрева воды либо при подключении обоих теплообменников можно получить источник для нагрева ГТВ суммарной мощностью св. 24 kW.
Резервуар водонагревателя сварен из стального листа и полностью покрыт эмалью, устойчивой квоздействию горячей воды, теплообменники – из стальной трубки. В качестве дополнительной антикоррозионной защиты в верхней части водонагревателя установлен магниевый анод, который регулирует электрический потенциал внутренней части емкости и таким образом уменьшает опасность его ржавления. У всех типов приварены выводы горячей воды, холодной воды и циркуляционное отверстие. Резервуар изолирован слоем полиуретановой пены толщиной 40–65 мм. Корпус водонагревателя – из стального листа, покрытого порошковой краской, соединительные детали имеют металлическое покрытие.
Водонагреватель установлен на трех регулировочных винтах с возможностью коррекции неровностей пола в диапазоне 10 мм. Под пластиковой крышкой на боковой поверхности водонагревателя находится очистительное и смотровое отверстие с фланцем, в отверстие можно установить нагреватель различной мощности. Водонагреватели типа NTR и NTRR объемом от 200 литров оборудованы отверстием 6/4“ для ввинчивания дополнительного нагревательного элемента TJ. Этот вариант применяется в том случае, если
водонагреватель подключен к гелиосистеме или системе с тепловым насосом – для дополнительного нагрева воды в верхней части водонагревателя до требуемой температуры. Водонагреватель устанавливается на пол. Резервуар испытывается давлением 0,9 МПа, теплообменники – давлением 1,5 МПа.
Версия NTR имеет один теплообменник, расположенный в нижней части водонагревателя, и для нагрева используется один источник отопительной воды.
Версия NTRR оснащена двумя теплообменниками для произвольной комбинации двух источников отопительной воды, можно подключить оба теплообменника последовательно.
Типы NTR/BP и NTRR/BP не имеют нагревательного элемента. Водонагреватель нельзя использовать для проточного нагрева воды в теплообменнике.
Расположение и вид среды
Водонагреватель устанавливается на пол рядом с источником отопительной воды или поблизости от него. Провести тщательную теплоизоляцию всех подключаемых линий. Рекомендуем эксплуатировать изделие в помещениях с температурой воздуха от +2 до +45 °C и относительной влажностью макс. 80 %.
