Описание:

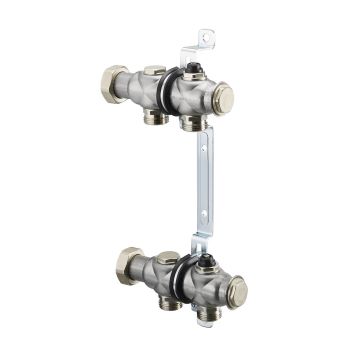

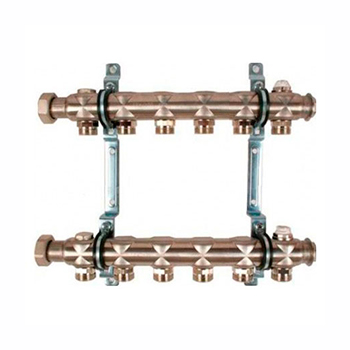

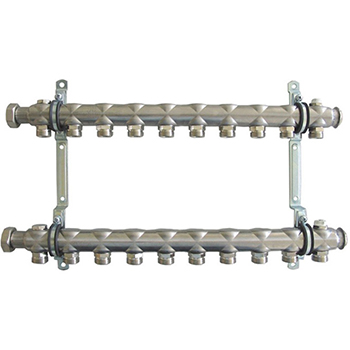

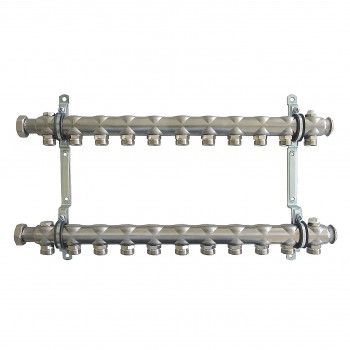

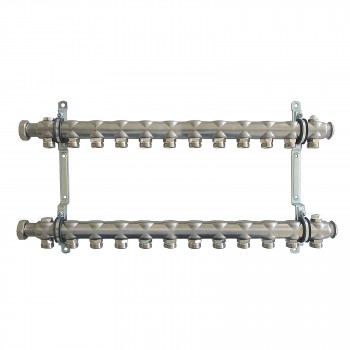

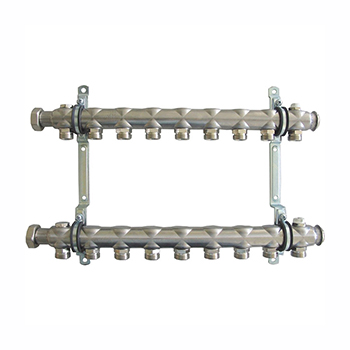

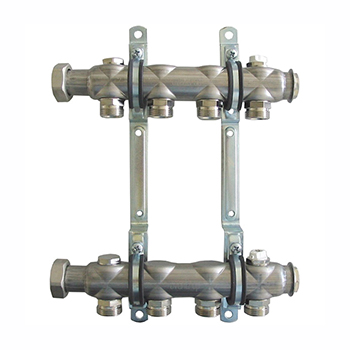

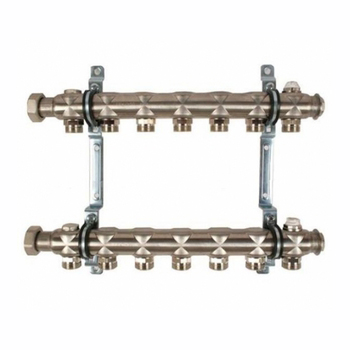

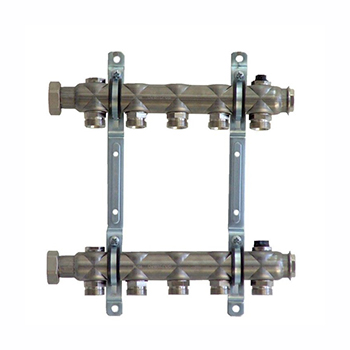

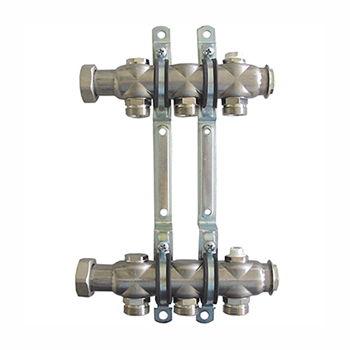

Гребенка для присоединения отопительных приборов, в сборе, не требуется уплотнения, можно присоединить трубопроводы диаметром до 1”. max. рабочее давление: 10 бар max. рабочая температура: 100 °C Распределительная и сборная гребенки, состоят из: гребенки 1” из латуни, с отлитыми отводами, с резьбой G ¾ для присоединительных наборов со стяжными кольцами.
Воздухоспускная пробка с резьбой G 3/8 с подвижным выходом.
В комплект входят крепежные хомуты из оцинкованной стали для крепления гребенки в монтажном шкафу или на стене. Шумоизоляция крепежных хомутов соответствует нормативам DIN 4109, звукоизоляция в строительстве.
Область применения:
Присоединительная гребенка Oventrop предназначена для систем центрального отопления, с принудительной циркуляцией. Может применяться как в однотрубных, так и в двухтрубных системах отопления. При монтаже двухтрубных систем каждый подающий и обратный трубопроводы прямо присоединяются к гребенке. Для присоединения к одной ветви нескольких радиаторов, Oventrop предлагает программу присоединений с h-элементами. В однотрубных системах может потребоваться гидравлическая увязка отдельных ветвей на гребенке. В этом случае на гребенке необходимо дополнительно установить „Combi 2” артикул № 140 11 94.
При применении присоединительных наборов со стяжными кольцами Oventrop материал и диаметр соединительной трубы между гребенкой и отопительными приборами можно выбирать. Металлопластиковая труба „Copipe” Oventrop диаметрами 14 x 2 мм, 16 x 2,0 мм и 20 x 2,5 мм позволяет осуществлять быстрый надежный монтаж. Для медной и тонкостенной стальной трубы наружным диаметром от 10 до 18 мм существуют присоединительные наборы. При мягком материале трубы и толщине стенки 1 мм и менее необходимо применять упорные гильзы.
Для стандартных пластмассовых труб PE-X- и PB-наружным диаметром от 12 до 21 мм есть присоединительные наборы со стяжным кольцом. Присоединение подающего и обратного трубопроводов к шаровому крану 1” может быть правым или левым.
Крепежные хомуты для гребенки позволяют укрепить ее в монтажном шкафу или прямо на стене.
Функции:
Гребенки Oventrop служат для распределения теплоносителя к отдельным отопительным приборам в жилых зданиях. При необходимости гребенку можно оснастить шаровым краном, например, артикул № 140 63 94. Это позволяет отключать подающий и обратный трубопроводы, к примеру, при работах по техобслуживанию. Воздухоспускные пробки служат для спуска воздуха при заполнении, а также при работе системы отопления.
Преимущества:
– вся необходимая арматура от одного поставщика
– гребенка смонтирована, уплотнений не требуется
- быстрый монтаж
– высококачественная, долговечная гребенка из латунного литья
– хорошие гидравлические характеристики
– малая строительная длина
– свободный выбор труб
– возможность присоединения теплосчетчика для централизованного учета тепла
– большая программа арматуры для присоединения отопительных приборов
– система „Combi” Oventrop, включающая в себя металлопластиковую трубу „Copipe”, прессовые соединения „Cofit P” и резьбовые соединения „Cofit S”, позволяет быстро и надежно присоединить гребенку к нагнетательному трубопроводу и отопительным приборам.
