Каталог  /  Арматура для обвязки системы  /  SCHLOSSER  /  Термостатические узлы SCHLOSSER DUO-PLEX Mini


В связи с резкими скачками курса евро и доллара, цены могут отличаться от цен сайта!



Термостатические узлы SCHLOSSER DUO-PLEX Mini

Узлы термостатические серии Duo-Plex Mini
Узлы термостатические серии Duo-Plex Mini

Технические данные

Температура теплоносителя

max 120°C

Рабочее давление

max 1MPa

Теплоноситель

вода

Перепад давления на клапане

max. 0,06 Mpa

Диапазон установки температуры термоголовки

от 8°C до 30°C

Максимальная рабочая температура

до 40°C

Максимальная температура хранения

до 50°C

Гистерезис

0,3°K

Время закрытия согласно норме PN-EN215

18 мин


Применение
Комплект узлов Duo-plex Mini предназначены для монтажа на декоративных радиаторах с нижним подключением.


Устройство клапана

Узлы термостатические серии Duo-Plex Mini

Узлы термостатические серии Duo-Plex Mini

Параметры клапана

Узлы термостатические серии Duo-Plex Mini   Узлы термостатические серии Duo-Plex Mini

Монтаж комплекта

Установкой узлов должен заниматься квалифицированный специалист. Теплоноситель всегда идет от стороны термостатической головки. Для подключения к инсталляции необходимы резьбовые соединия. Головку устанавливаем на вкладку термостатическую.( способ установки смотрите ниже). Затем поверните рукояткой вправо до упора до позиции «*», перемещая и зажимая внешнюю втулку головки. Для обеспечения правильной работы, головка может быть установлена таким образом, чтобы позволить свободную циркуляцию воздуха вокруг датчика, расположенного в рукоятке головки. Таким образом, не закрывайте головку шторами или занавесками, так как это может привести к неправильному измерению температуры в помещении. Комплект узлов Duo-plex Mini позволяет индивидуальное закрытие вход и выход теплоносителя в процессе работы, которое не влияет на работу других радиаторов. Таким образом, демонтаж узлов происходить без отключения от инсталляции.


Схема монтажа

Узлы термостатические серии Duo-Plex Mini     Узлы термостатические серии Duo-Plex Mini

Артикул

Описание

Фото

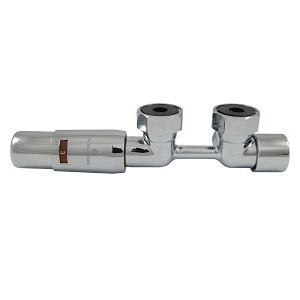

606200011

Узел подключения SCHLOSSER DUO-PLEX MINI Invest 3/4 х M22х1,5 хром (угловой, головка М30х1,5)

 Узел подключения SCHLOSSER DUO-PLEX MINI Invest 3/4 х M22х1,5 хром (угловой, головка М30х1,5)

606200013

Узел подключения SCHLOSSER DUO-PLEX MINI Invest 3/4 х M22х1,5 хром (прямой, головка М30х1,5)

Узел подключения SCHLOSSER DUO-PLEX MINI Invest 3/4 х M22х1,5 хром (прямой, головка М30х1,5)

606100051

Узел подключения SCHLOSSER DUO-PLEX MINI 3/4 х M22х1,5 белый (угловой, левый, головка на клипс)

 Узел подключения SCHLOSSER DUO-PLEX MINI 3/4 х M22х1,5 белый (угловой, левый, головка на клипс)

606200016

Узел подключения SCHLOSSER DUO-PLEX MINI Invest 3/4 х M22х1,5 белый (прямой, головка М30х1,5)

 Узел подключения SCHLOSSER DUO-PLEX MINI Invest 3/4 х M22х1,5 белый (прямой, головка М30х1,5)

606100051

Узел подключения SCHLOSSER DUO-PLEX MINI 3/4 х M22х1,5 белый (угловой, левый, головка на клипс)

 Узел подключения SCHLOSSER DUO-PLEX MINI 3/4 х M22х1,5 белый (угловой, левый, головка на клипс)

606100052

Узел подключения SCHLOSSER DUO-PLEX MINI 3/4 х M22х1,5 белый (угловой, левый, головка М30х1,5)

Узел подключения SCHLOSSER DUO-PLEX MINI 3/4 х M22х1,5 белый (угловой, левый, головка М30х1,5)

606100055

Узел подключения SCHLOSSER DUO-PLEX MINI 3/4 х M22х1,5 белый (прямой, головка на клипс)

 Узел подключения SCHLOSSER DUO-PLEX MINI 3/4 х M22х1,5 белый (прямой, головка на клипс)

606100056

Узел подключения SCHLOSSER DUO-PLEX MINI 3/4 х M22х1,5 белый (прямой, головка М30х1,5)

Узел подключения SCHLOSSER DUO-PLEX MINI 3/4 х M22х1,5 белый (прямой, головка М30х1,5)

606100057

Узел подключения SCHLOSSER DUO-PLEX MINI 3/4 х M22х1,5 хром (угловой, левый, головка на зажим)

Узел подключения SCHLOSSER DUO-PLEX MINI 3/4 х M22х1,5 хром (угловой, левый, головка на зажим)

606100058

Узел подключения SCHLOSSER DUO-PLEX MINI 3/4 х M22х1,5 хром (прямой, головка М30х1,5)

Узел подключения SCHLOSSER DUO-PLEX MINI 3/4 х M22х1,5 хром (прямой, головка М30х1,5)

606100061

Узел подключения SCHLOSSER DUO-PLEX MINI 3/4 х M22х1,5 хром (угловой прямой, головка на зажим)

Узел подключения SCHLOSSER DUO-PLEX MINI 3/4 х M22х1,5 хром (угловой прямой, головка на зажим)

606100062

Узел подключения SCHLOSSER DUO-PLEX MINI 3/4 х M22х1,5 хром (угловой прямой, головка М30х1,5)

Узел подключения SCHLOSSER DUO-PLEX MINI 3/4 х M22х1,5 хром (угловой прямой, головка М30х1,5)


Модель Цена
Узел подключения SCHLOSSER DUO-PLEX MINI Invest 3/4 х M22х1,5 белый (прямой, головка М30х1,5), арт. 606200016 10 120.00 руб.
В корзину
Узел подключения SCHLOSSER DUO-PLEX MINI Invest 3/4 х M22х1,5 белый (угловой, левый, головка М30х1,5), арт. 606200014 10 120.00 руб.
В корзину
Узел подключения SCHLOSSER DUO-PLEX MINI Invest 3/4 х M22х1,5 хром (прямой, головка М30х1,5), арт. 606200013 9 430.00 руб.
В корзину
Узел подключения SCHLOSSER DUO-PLEX MINI Invest 3/4 х M22х1,5 хром (угловой, головка М30х1,5), арт. 606200011 9 430.00 руб.
В корзину
